Instrukcja serwisowa głośnika Philips 22RH541
Profesjonalna instrukcja serwisowa dla głośnika Philips 22RH541. Zawiera szczegółowe schematy elektryczne, procedury regulacji prądu stałego i sprzężenia akustycznego, listę części zamiennych oraz biuletyny serwisowe.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja serwisowa Philips 22RH541 zawiera schematy elektryczne, procedury regulacji prądu stałego i sprzężenia akustycznego oraz listę części zamiennych dla różnych wersji modelu. str. 1, 4
Najważniejsze czynności
- Regulacja prądu stałego str. 4
- Regulacja sprzężenia akustycznego str. 4
Problemy i rozwiązania
Niewłaściwy prąd stały
Wyreguluj R601 do 13,2 mV
str. 4Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 110V, 127V, 220V, 240V | Ustawienia przełącznika napięcia | str. 2, 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Procedury regulacji str. 4
- Schematy montażowe str. 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalną instrukcją serwisową dla głośników Philips 22RH541. Dokumentacja obejmuje różne wersje modelu (m.in. /50, /65, /79, /80, /85, /89) i jest przeznaczona dla wykwalifikowanego personelu serwisowego. Zawiera niezbędne dane do naprawy, regulacji oraz konserwacji urządzenia.
Procedury regulacji i serwisowania
Instrukcja szczegółowo opisuje procesy kalibracji niezbędne do prawidłowego działania głośnika:
- Regulacja prądu stałego stopnia wyjściowego: Należy użyć potencjometru R601, aby ustawić napięcie na R607 na wartość 13,2 mV (40 mA).
- Regulacja sprzężenia akustycznego: Należy ustawić przełącznik SK-C w pozycji 1V - 10 kΩ, podłączyć generator sygnału o niskiej impedancji (poniżej 100 Ω) o parametrach 10 mV - 125 Hz. Następnie za pomocą potencjometru R630 należy wyregulować napięcie na S408 (punkty 5-6 wtyczki) do wartości 110-120 mV.
Schematy i części zamienne

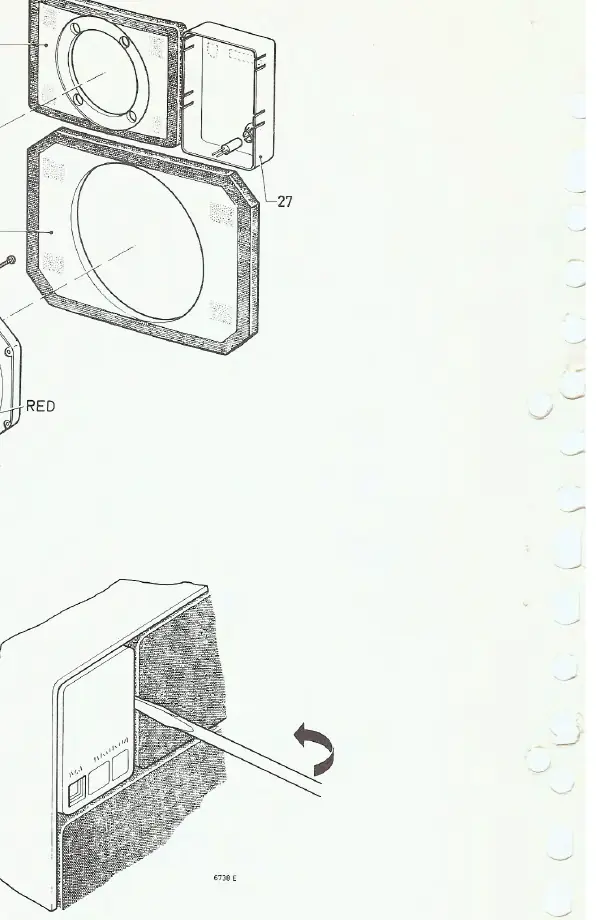

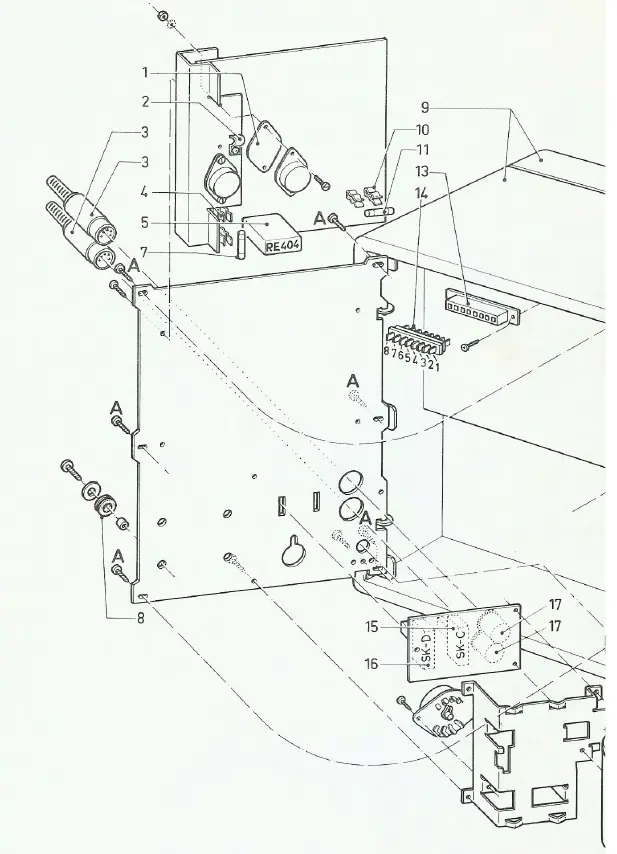

Dokument zawiera szczegółowe schematy ideowe oraz rysunki rozmieszczenia elementów na płytkach drukowanych. Przedstawiono również schematy montażowe (exploded views) z numerami referencyjnymi części zamiennych, co ułatwia identyfikację i wymianę uszkodzonych komponentów. Użytkownik znajdzie tu również informacje o konfiguracji napięcia zasilania (110V, 127V, 220V, 240V).
Biuletyny serwisowe
Instrukcja zawiera dodatkowe noty serwisowe (Service Mededeling), które wprowadzają poprawki do oryginalnej dokumentacji, takie jak zmiany wartości kondensatorów (np. C512, C610, C517) oraz aktualizacje numerów części dla głośników wysokotonowych (tweeterów).
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Niewłaściwy prąd stały w stopniu wyjściowym
Wyreguluj potencjometr R601, aby uzyskać napięcie 13,2 mV (40 mA) na R607.
Niewłaściwe sprzężenie akustyczne
Wyreguluj potencjometr R630 do wartości 110-120 mV przy sygnale wejściowym 10 mV - 125 Hz.
Przed użyciem
- Zidentyfikuj dokładną wersję modelu (np. /50, /80, /89) na podstawie tabliczki znamionowej.
- Sprawdź ustawienie przełącznika napięcia zasilania (110V, 127V, 220V, 240V).
- Przygotuj woltomierz elektroniczny do pomiarów napięcia.
- Upewnij się, że posiadasz generator sygnału o niskiej impedancji do kalibracji.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

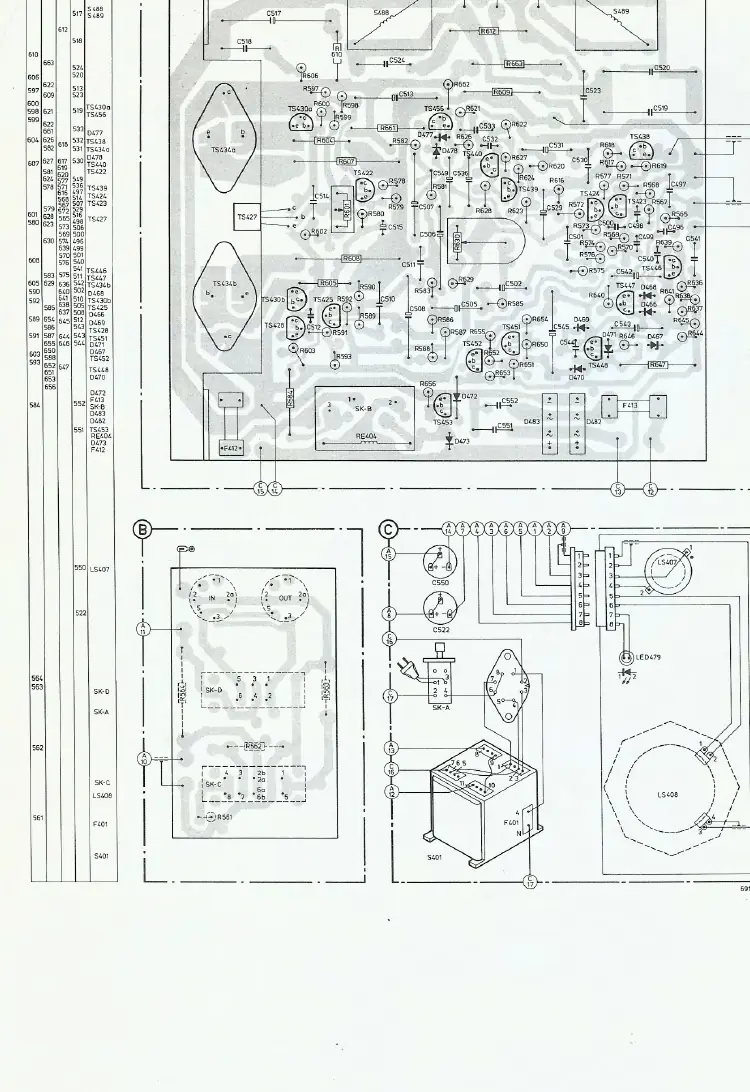

- Schematy przedstawiają rozmieszczenie elementów na płytkach drukowanych.
- Rysunki montażowe pokazują sposób podłączenia głośników i zasilania.
Zgodność modelu
- Wersje -/50/65/79 różnią się od -/80/85/89 obecnością wyłącznika sieciowego.
- Niektóre części (np. głośniki wysokotonowe) mogą różnić się w zależności od daty produkcji (patrz biuletyny serwisowe).
