Instrukcja serwisowa głośnika aktywnego Philips 22RH545
Profesjonalna instrukcja serwisowa dla głośnika aktywnego Philips 22RH545. Dokument zawiera szczegółowe schematy elektryczne, procedury regulacji, listę części zamiennych oraz biuletyny serwisowe z poprawkami technicznymi.
Źródłowy PDF: NL · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Jest to instrukcja serwisowa dla głośnika aktywnego Philips 22RH545. Zawiera schematy, procedury regulacji, listę części oraz biuletyny techniczne niezbędne do profesjonalnej naprawy. str. 1, 4, 33
Najważniejsze czynności
- Regulacja czułości i filtrów str. 4, 5
- Wymiana części zgodnie z biuletynami str. 33, 36
Problemy i rozwiązania
Aktywacja zabezpieczenia
Sprawdzić tranzystory końcowe i układ zabezpieczający (D605, D607, D609).
str. 5, 8Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc wzmacniacza niskotonowego | 50 W | Moc wyjściowa przy 100Hz | str. 1, 14 |
| Moc wzmacniacza średniotonowego | 35 W | Moc wyjściowa przy 1kHz | str. 1, 14 |
| Moc wzmacniacza wysokotonowego | 15 W | Moc wyjściowa przy 5kHz | str. 1, 14 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Procedury regulacji str. 4
- Schematy i części str. 28, 29, 30
- Biuletyny serwisowe str. 33, 36
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje serwisowe
Niniejszy dokument jest oficjalną instrukcją serwisową dla głośnika aktywnego Philips 22RH545. Zawiera on szczegółowe dane techniczne, schematy ideowe, procedury regulacji oraz listę części zamiennych niezbędnych do naprawy i konserwacji urządzenia. Dokument zawiera również biuletyny serwisowe z poprawkami technicznymi wprowadzonymi w późniejszym okresie produkcji.
Procedury regulacji
Instrukcja opisuje precyzyjne procedury regulacji parametrów akustycznych głośnika. Wymagane ustawienia obejmują:
- Czułość (Sensitivity): Ustawienie w pozycji 1 Volt.
- Automatyka (Automatic): Ustawienie w pozycji off asymmetric.
- Częstotliwość odcięcia (Roll off frequency): Ustawienie w pozycji off.
- Korekcja (Corrections low): Ustawienie w pozycji off.
- Regulacja tonów (Treble/Bass control): Ustawienie w pozycji 0 dB.
Procedury obejmują również podawanie sygnału 50 mV (sinus) o odpowiedniej częstotliwości (1100 Hz dla średnich tonów, 160 Hz dla niskich tonów) w celu poprawnej kalibracji wzmacniaczy.
Opis techniczny i zasada działania
Głośnik wykorzystuje system MFB (Motional Feedback). Instrukcja szczegółowo opisuje:
- Wzmacniacze: Oddzielne stopnie końcowe dla niskich, średnich i wysokich tonów.
- Filtry korekcyjne: Zależne od ustawienia głośnika w pomieszczeniu (na podłodze, przy ścianie, w rogu).
- Układy zabezpieczające: Zastosowanie układów typu Schmitt trigger oraz przekaźników w celu ochrony głośników przed przeciążeniem i składową stałą.
- Gyrator: Zastosowanie układu gyratora do symulacji indukcyjności w obwodach rezonansowych.
Biuletyny serwisowe i poprawki
Dokument zawiera ważne aktualizacje (Service Mededeling) z lat 1977-1978, które należy uwzględnić podczas naprawy:
- Zmiany wartości rezystorów (np. R1185, R1180, R1173).
- Wymiana transformatorów i diod (np. D602, D605, D607).
- Dodatkowe zabezpieczenia przeciwzwarciowe i zmiany w układach zasilania LED.
- Wykaz rezystorów bezpieczeństwa, które muszą być wymieniane na elementy o określonych parametrach.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Zniekształcenia dźwięku lub brak zgodności ze specyfikacją
Sprawdzić poprawność ustawień wzmacniaczy i wykonać procedurę regulacji zgodnie z instrukcją (str. 4).
Aktywacja układu zabezpieczającego
Sprawdzić obecność składowej stałej na wyjściu wzmacniacza oraz stan tranzystorów końcowych (str. 8, 33).
Problemy z zasilaniem lub bezpiecznikami
Sprawdzić bezpieczniki VL416, VL417, VL418, VL419 oraz transformatory (str. 30).
Przed użyciem
- Sprawdzić ustawienia przełączników na przednim panelu (Sensitivity, Automatic, Roll-off, Bass/Treble).
- Upewnić się, że głośnik jest ustawiony zgodnie z wybraną korekcją (podłoga, ściana, róg).
- Sprawdzić poprawność podłączenia sygnału wejściowego (symetryczny/asymetryczny).
- Zweryfikować napięcie zasilania (220V).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc wzmacniacza niskotonowego
- 50 W (przy 40W - 100Hz)
- Moc wzmacniacza średniotonowego
- 35 W (przy 25W - 1kHz)
- Moc wzmacniacza wysokotonowego
- 15 W (przy 10W - 5kHz)

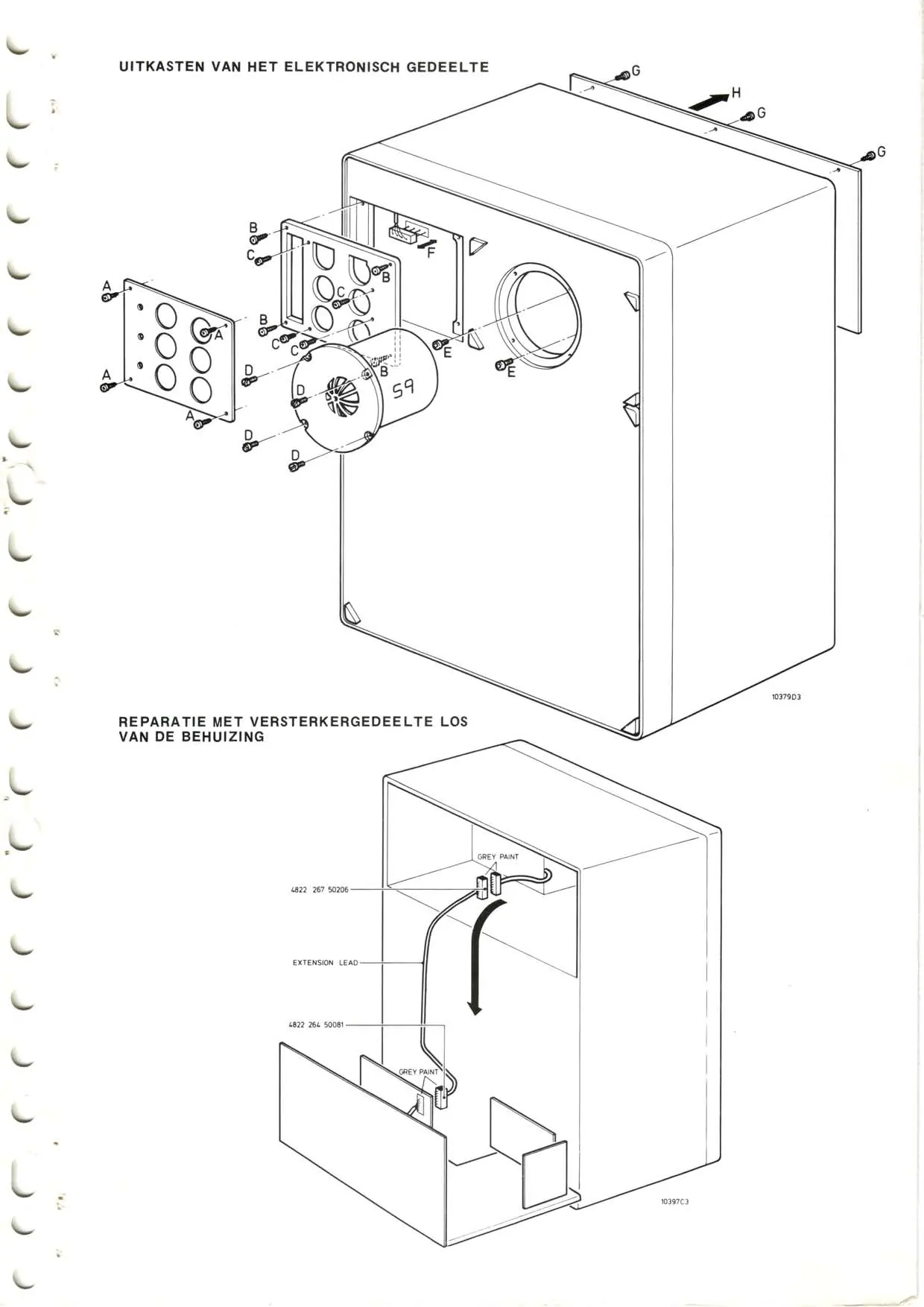

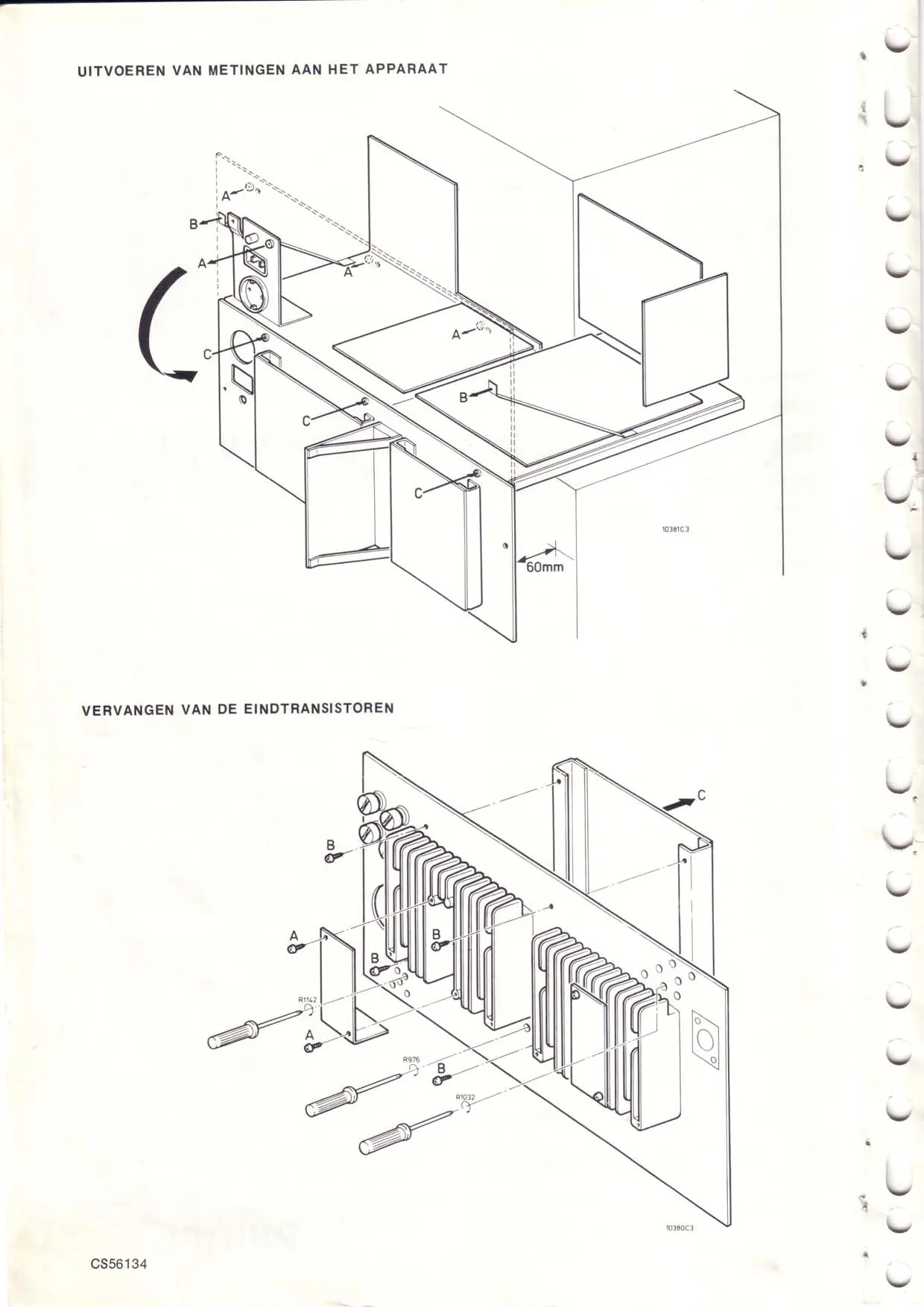

Ilustracje i schematy
- Schematy blokowe wzmacniaczy (niskich, średnich, wysokich tonów).
- Schemat połączeń panelu przedniego i tylnego.

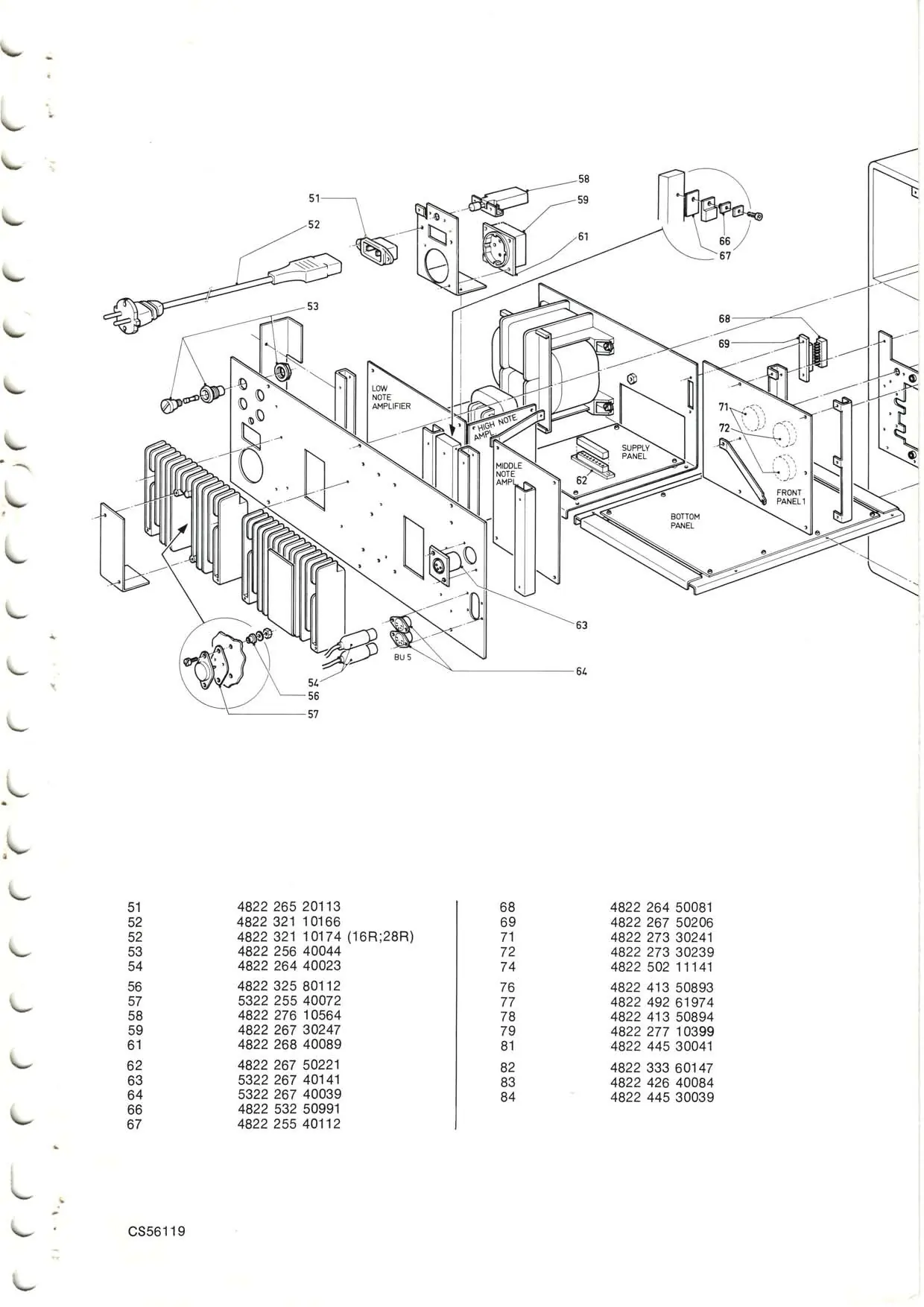

- Rysunki montażowe (exploded views) z numerami części.
- Schematy ideowe układów zabezpieczających i zasilania.
Zgodność modelu
- Głośnik wymaga ustawienia korekcji w zależności od pozycji w pomieszczeniu (podłoga, ściana, róg).
- Wymaga uwzględnienia biuletynów serwisowych przy wymianie części (np. transformatorów).
- Urządzenie przeznaczone do pracy z napięciem 220V.
