Instrukcja obsługi oprawy najazdowej Philips Crust
Szybki przewodnik po instalacji i użytkowaniu oprawy najazdowej Philips Crust. Dowiedz się, jak bezpiecznie zamontować oświetlenie, jakie są wymagania dotyczące podłoża oraz parametry techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Oprawa najazdowa Philips Crust jest przeznaczona do montażu w podłożu w strefach dla pieszych i rowerzystów. Wymaga otworu o średnicy 105mm, kabla o średnicy 10-13,5mm i wytrzymuje nacisk do 2000kg. str. 2, 3, 6
Najważniejsze czynności
- Wyłącz zasilanie przed montażem str. 4, 9
- Przygotuj otwór montażowy 105mm str. 6
Konserwacja i reset
- Czyść oprawę miękką szmatką i wodą str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Klasa szczelności | IP44 | Odporność na bryzgi wody | str. 2 |
| Wytrzymałość na nacisk | 20kN (2000kg) | Maksymalne obciążenie statyczne | str. 3 |
Gdzie szukać w PDF
- Instrukcja montażu str. 4, 5, 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Oprawa najazdowa Philips Crust to oświetlenie zewnętrzne przeznaczone do montażu w podłożu. Urządzenie posiada klasę szczelności IP44 i jest przystosowane do pracy w warunkach zewnętrznych, pod warunkiem zachowania odpowiednich stref bezpieczeństwa. Oprawa wytrzymuje nacisk statyczny do 20kN (ok. 2000kg), co pozwala na montaż w miejscach ruchu pieszego i rowerowego.
Przygotowanie do montażu
Przed przystąpieniem do instalacji upewnij się, że posiadasz odpowiednie narzędzia: śrubokręt płaski, śrubokręt krzyżakowy oraz ołówek. Wymagane parametry instalacji:
- Średnica kabla zasilającego: od 10mm do 13,5mm.
- Przekrój przewodu: 3 x 1,5mm² lub 3 x 2,5mm².
- Średnica otworu montażowego: 105mm.
- Minimalna głębokość montażu: 10cm.
Instrukcja instalacji
- Wyłączenie zasilania: Przed rozpoczęciem prac bezwzględnie wyłącz zasilanie elektryczne w skrzynce bezpiecznikowej.
- Przygotowanie otworu: Wykonaj otwór w podłożu o średnicy 105mm.

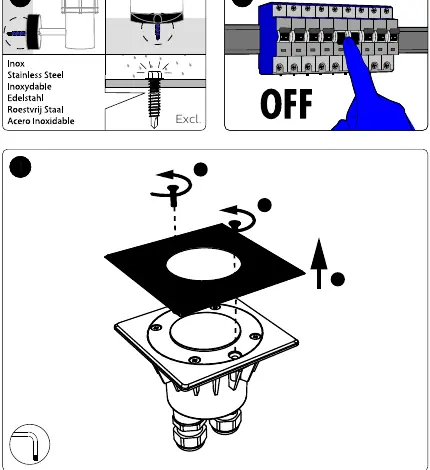

- Montaż: Zdemontuj górną część oprawy, aby uzyskać dostęp do wnętrza.
- Podłączenie: Wprowadź kabel zasilający przez dławik, zdejmij izolację i podłącz przewody zgodnie z oznaczeniami. Upewnij się, że dławik jest szczelnie dokręcony.
- Finalizacja: Umieść oprawę w otworze, zabezpiecz ją i przykręć górną pokrywę.
Bezpieczeństwo i użytkowanie
Oprawa musi być używana wyłącznie w miejscach o ograniczonym dostępie, takich jak strefy dla pieszych i rowerzystów. Należy zachować strefę bezpieczeństwa SELV (3,5m od zbiorników wodnych). Nie należy montować oprawy w miejscach, gdzie może być narażona na bezpośredni kontakt z wodą stojącą lub w miejscach o dużym natężeniu ruchu kołowego (samochody).
Konserwacja
Oprawę należy czyścić regularnie, używając miękkiej szmatki i wody. Nie używaj agresywnych środków chemicznych.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Oprawa nie świeci po montażu
Sprawdź, czy zasilanie jest włączone oraz czy połączenia elektryczne wewnątrz oprawy są poprawne i stabilne.
Kabel nie mieści się w dławiku
Upewnij się, że średnica zewnętrzna kabla mieści się w zakresie 10mm - 13,5mm.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Sprawdź, czy podłoże wytrzyma nacisk 2000kg.
- Upewnij się, że miejsce montażu znajduje się w strefie bezpiecznej (z dala od wody).
- Przygotuj otwór montażowy o średnicy 105mm.
- Użyj kabla o średnicy 10-13,5mm.
Ilustracje i schematy
- Schemat na stronie 2 pokazuje wymagane narzędzia i parametry kabla.
- Schemat na stronie 3 ilustruje strefę SELV i wytrzymałość na nacisk.

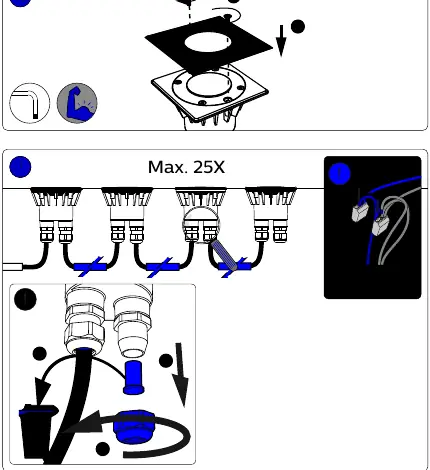

- Schemat na stronie 8 pokazuje sposób łączenia wielu opraw (maksymalnie 25 sztuk).
