Instrukcja obsługi wyświetlacza interaktywnego Philips 10BDL3351T
Szybki przewodnik po instalacji i obsłudze wyświetlacza interaktywnego Philips 10BDL3351T. Dowiedz się, jak zamontować urządzenie, podłączyć porty i bezpiecznie korzystać z panelu sterowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję obsługi wyświetlacza interaktywnego Philips 10BDL3351T (seria 3000). Zawiera on kluczowe informacje dotyczące rozpakowania, instalacji, podłączenia oraz bezpiecznego użytkowania urządzenia. Przed przystąpieniem do pracy należy upewnić się, że warunki otoczenia (temperatura 0-40°C) są zgodne z zaleceniami producenta.
Zawartość zestawu
W opakowaniu powinny znajdować się następujące elementy:
- Wyświetlacz kolorowy
- Skrócona instrukcja obsługi
- Zasilacz DC
- Wtyczka zasilająca (dostosowana do regionu)
Panel sterowania i porty
Urządzenie wyposażone jest w fizyczny panel sterowania oraz zestaw portów wejścia/wyjścia:
- Panel sterowania: Znajduje się na obudowie i zawiera przyciski sterowania głośnością oraz zasilaniem.
- Porty wejścia/wyjścia: Na tylnym panelu znajdują się złącza: Micro SD, USB, Audio, HDMI, USB-C, DC 12V oraz port LAN.
Instalacja i montaż

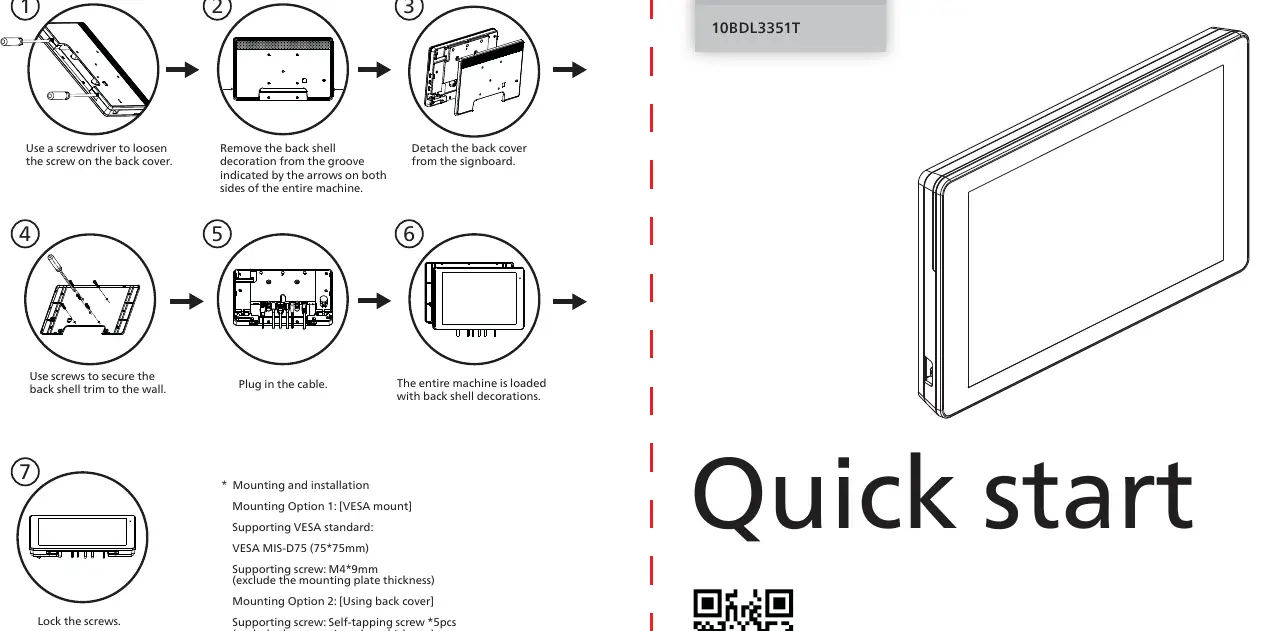

Montaż urządzenia wymaga wykonania następujących kroków:
- Użyj śrubokręta, aby odkręcić śruby na tylnej obudowie.
- Zdejmij dekorację tylnej obudowy, kierując się strzałkami po obu stronach urządzenia.
- Odłącz tylną obudowę od wyświetlacza.
- Użyj śrub, aby przymocować tylną obudowę do ściany.
- Podłącz kabel zasilający.
- Zamontuj urządzenie z powrotem na tylnej obudowie.
- Dokręć śruby zabezpieczające.
Wymogi montażowe:
- Standard VESA: MIS-D75 (75x75 mm).
- Śruby montażowe: M4x9 mm (nie wliczając grubości płyty montażowej).
- Wysokość montażu: poniżej 2 metrów.
Bezpieczeństwo i konserwacja
Należy przestrzegać następujących zasad bezpieczeństwa:
- Bateria: Istnieje ryzyko wybuchu w przypadku wymiany baterii na niewłaściwy typ. Przed obsługą urządzenia należy odczekać pół godziny po wyłączeniu.
- Środowisko: Urządzenie jest klasy A i może powodować zakłócenia radiowe w środowisku mieszkalnym.
- Zasilanie: Należy używać wyłącznie dołączonego zasilacza z ferrytem, aby zapewnić zgodność z normami FCC.
Dane techniczne
- Zasilanie: 12.0Vdc, 2.0A, 24.0W.
- Łączność bezprzewodowa: Bluetooth, 2.4G WiFi, 5G WiFi.
- Temperatura pracy: 0°C - 40°C.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Ryzyko wybuchu
Nie wymieniaj baterii na niewłaściwy typ. Przed obsługą urządzenia odczekaj 30 minut po wyłączeniu.
Zakłócenia radiowe
Urządzenie klasy A może powodować zakłócenia w środowisku mieszkalnym; w razie problemów użytkownik może być zobowiązany do podjęcia działań naprawczych.
Ograniczenia montażowe
Wysokość montażu musi być mniejsza niż 2 metry.
Przed użyciem
- Sprawdź zawartość opakowania (wyświetlacz, zasilacz, wtyczka).
- Upewnij się, że temperatura otoczenia wynosi od 0°C do 40°C.
- Przygotuj śrubokręt do demontażu tylnej obudowy.
- Zweryfikuj, czy miejsce montażu obsługuje standard VESA 75x75mm.
- Upewnij się, że używasz oryginalnego zasilacza z ferrytem.
Parametry w praktyce
- VESA MIS-D75
- Standard montażowy 75x75mm dla uchwytów ściennych.
- Zasilanie 12V/2A
- Wymagane parametry prądu stałego dla poprawnej pracy urządzenia.
- RF (Bluetooth/WiFi)
- Obsługa pasm 2.4GHz i 5GHz dla łączności bezprzewodowej.
Ilustracje i schematy
- Panel sterowania: przyciski głośności i zasilania.
- Porty: Micro SD, USB, Audio, HDMI, USB-C, DC 12V, LAN.
Zgodność modelu
- Urządzenie klasy A (zgodność z FCC Part 15).
- Wymaga zasilacza z ferrytem dla zgodności z normami.
