Instrukcja obsługi monitora LG 105BM5N-B
Szybki przewodnik po instrukcji obsługi monitora LG 105BM5N-B. Dowiedz się, jak zainstalować urządzenie, podłączyć zasilanie, skonfigurować porty wejścia/wyjścia oraz poznać specyfikację techniczną i zalecenia dotyczące użytkowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy monitora LG 105BM5N-B. Przed rozpoczęciem użytkowania należy usunąć taśmy zabezpieczające z przodu urządzenia. Producent zaleca zachowanie oryginalnego opakowania na wypadek konieczności transportu. Urządzenie nie powinno być używane w środowisku o dużym zapyleniu, co może skutkować utratą gwarancji.
Instalacja i montaż
Monitor przeznaczony jest do montażu ściennego. Należy przestrzegać następujących zasad:
- Standard VESA: Użyj uchwytu zgodnego ze standardem VESA 1000 x 400 mm.
- Śruby: Należy stosować śruby M8 o maksymalnej długości 25 mm.
- Wentylacja: Zapewnij co najmniej 10 cm odstępu od ścian ze wszystkich stron, aby umożliwić prawidłową wentylację.
- Ograniczenia: Nie instaluj monitora na suficie ani na pochyłych ścianach. Unikaj wystawiania przedniego panelu na bezpośrednie działanie promieni słonecznych.
Podłączenie zasilania
Podłącz kabel zasilający do terminala na spodzie urządzenia. Włącznik zasilania znajduje się z przodu lub obok terminala zasilania. Pozycja "I" oznacza włączenie, a "O" wyłączenie. Jeśli ekran migocze po włączeniu, gdy urządzenie jest zimne, jest to zjawisko normalne.
Złącza i porty
Monitor wyposażony jest w liczne porty wejściowe i wyjściowe:
- Terminal boczny: Zawiera porty USB 3.0, 2.0 OUT, AUDIO IN/OUT, HDMI 1-4, DP IN, HDMI OUT oraz USB Type-C.
- Terminal dolny: Zawiera porty USB 2.0, 2.0 OUT 3, RS232, LAN oraz SPDIF.
Środki ostrożności i konserwacja
Aby zapobiec powstawaniu powidoków (afterimage) na ekranie:
- Unikaj wyświetlania statycznych obrazów przez długi czas.
- Używaj wygaszacza ekranu.
- Zmieniaj kolory tła i tekstu w regularnych odstępach czasu.
- Maksymalny zalecany czas wyświetlania jednego obrazu to 12 godzin.
Specyfikacja techniczna
Monitor obsługuje rozdzielczość 5120 x 2160 (5K) przy 60 Hz. Port USB-C obsługuje ładowanie urządzeń o mocy do 100 W. Należy używać certyfikowanych kabli USB-C o długości nieprzekraczającej 1,5 m.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Powidoki na ekranie
Unikaj wyświetlania statycznych obrazów przez długi czas, używaj wygaszacza ekranu i regularnie zmieniaj wyświetlaną treść.
Ekran migocze po włączeniu
Jest to normalne zjawisko, jeśli urządzenie jest zimne; nie wymaga interwencji.
Brak obrazu lub błąd połączenia USB-C
Upewnij się, że używasz certyfikowanego kabla USB-C o długości 1,5 m lub krótszego.
Przed użyciem
- Usuń wszystkie taśmy zabezpieczające z przodu monitora.
- Sprawdź, czy w zestawie znajdują się: kabel HDMI, kabel zasilający, pilot z bateriami i klucz WiFi.
- Upewnij się, że ściana jest odpowiednia do montażu (nie instaluj na suficie).
- Zapewnij 10 cm wolnej przestrzeni wokół monitora dla wentylacji.
- Przygotuj śruby M8 o długości do 25 mm do montażu ściennego.
Parametry w praktyce
- VESA 1000 x 400
- Standardowy rozstaw otworów montażowych w milimetrach.
- 5120 x 2160 (5K) @ 60 Hz
- Zalecana rozdzielczość pracy monitora.
- 100-240 V~ 50/60 Hz
- Zakres napięcia zasilania.
Ilustracje i schematy

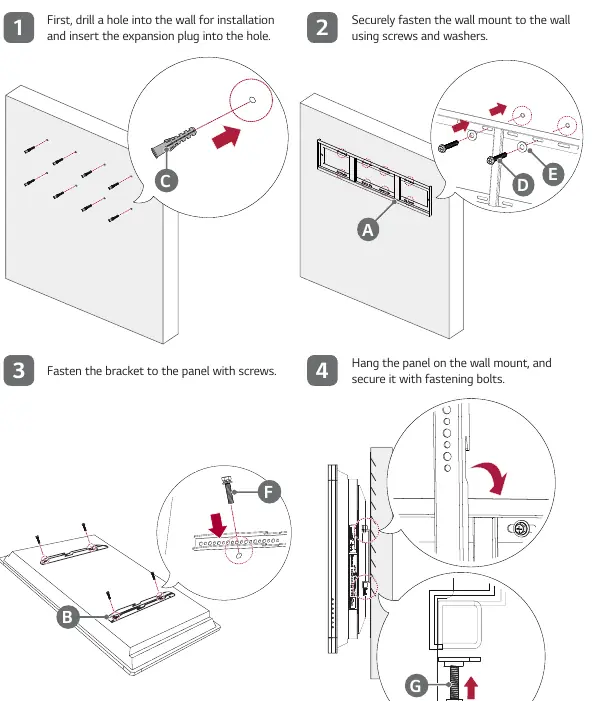

- Strona 7: Instrukcja montażu ściennego krok po kroku.
- Strona 9: Schemat wymaganych odstępów wentylacyjnych.
- Strona 11: Lokalizacja włącznika zasilania i portu zasilania.
- Strona 12-13: Rozmieszczenie portów wejściowych i wyjściowych.
Zgodność modelu
- Port USB-C nie obsługuje trybu uśpienia (DPM).
- Daisy chain przez HDMI OUT obsługuje rozdzielczość do 3840 x 2160 @ 30 Hz.
- Gwarancja nie obejmuje uszkodzeń spowodowanych nadmiernym zapyleniem.
