Instrukcja obsługi baterii wannowej podłogowej Ravak Freedom FM 080.XX
Poznaj instrukcję montażu i obsługi baterii wannowej podłogowej Ravak Freedom FM 080.XX. Dowiedz się, jak poprawnie zainstalować baterię, podłączyć węże oraz dbać o jej powierzchnię, aby służyła przez lata.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i konserwacji baterii wannowej podłogowej Ravak Freedom FM 080.XX. Przed przystąpieniem do instalacji należy upewnić się, że parametry instalacji wodnej są zgodne z wymaganiami produktu:
- Ciśnienie robocze: 0,1 - 0,5 MPa
- Temperatura wody: 5°C - 65°C
Elementy zestawu
Przed montażem sprawdź zawartość opakowania zgodnie z wykazem części na stronie 2 instrukcji. Zestaw zawiera korpus baterii, elementy montażowe podstawy, węże przyłączeniowe oraz słuchawkę prysznicową z wężem.
Montaż i instalacja
Proces instalacji wymaga precyzji i użycia odpowiednich narzędzi (klucze imbusowe 2,5, 3, 4, 6 mm). Główne etapy obejmują:
- Przygotowanie podłoża: Przygotuj miejsce montażu w podłodze zgodnie z wymiarami podstawy.
- Montaż podstawy: Zamocuj podstawę baterii do podłoża, używając dołączonych śrub i elementów montażowych.
- Podłączenie wody: Podłącz węże zasilające do instalacji wodnej, zwracając uwagę na oznaczenia ciepłej i zimnej wody.
- Montaż korpusu: Nałóż korpus baterii na podstawę i zabezpiecz go zgodnie ze schematami na stronach 9-12.
- Montaż słuchawki: Podłącz wąż słuchawki prysznicowej do odpowiedniego wyjścia w baterii.
Konserwacja i czyszczenie
Aby zachować estetyczny wygląd baterii, należy przestrzegać następujących zasad:
- Do czyszczenia używaj wyłącznie dedykowanych środków, takich jak Ravak Cleaner.
- Nie używaj agresywnych środków chemicznych, kwasów, rozpuszczalników ani szorstkich myjek, które mogą porysować powierzchnię.
- Regularnie sprawdzaj drożność perlatora i w razie potrzeby usuń osad wapienny.
Praktyczna pomoc
Typowe problemy
Zarysowania powierzchni baterii
Używaj wyłącznie miękkiej ściereczki i dedykowanych środków czyszczących Ravak. Unikaj szorstkich gąbek i środków ściernych.
Niskie ciśnienie wody
Sprawdź, czy węże przyłączeniowe nie są zagięte oraz czy filtry w instalacji nie są zanieczyszczone.
Przed użyciem
- Sprawdź ciśnienie wody w instalacji (0,1 - 0,5 MPa).
- Upewnij się, że temperatura wody nie przekracza 65°C.
- Przygotuj zestaw kluczy imbusowych (2,5, 3, 4, 6 mm).
- Sprawdź kompletność części zgodnie z listą na stronie 2.
- Upewnij się, że podłoże jest stabilne i przygotowane do montażu.
Parametry w praktyce
- Ciśnienie robocze
- Zakres 0,1 - 0,5 MPa zapewnia optymalną pracę baterii.
- Temperatura wody
- Zakres 5°C - 65°C chroni uszczelki i mechanizmy baterii przed uszkodzeniem.
Ilustracje i schematy

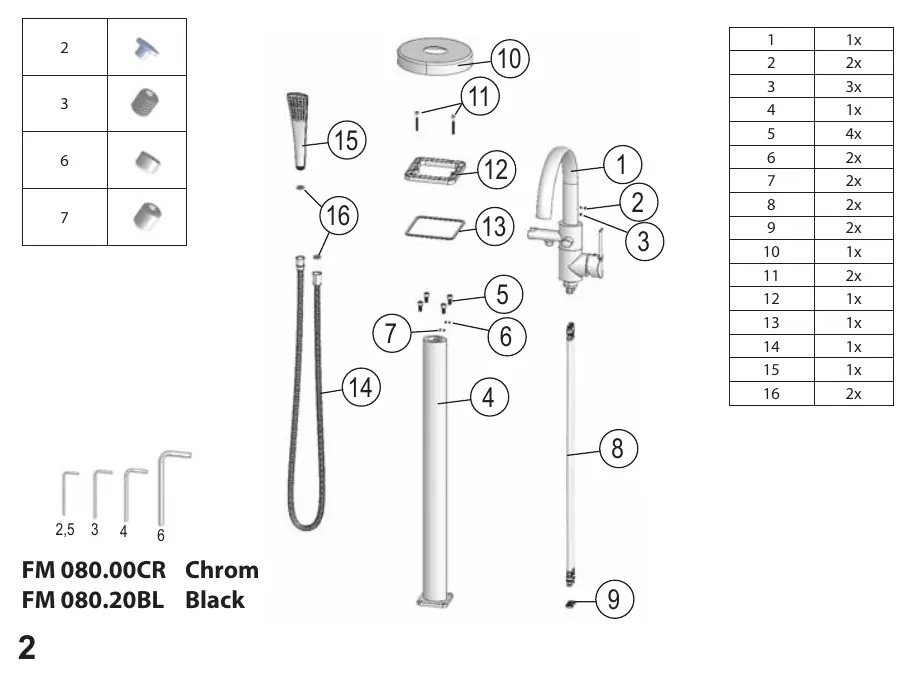

- Strona 2: Wykaz części składowych baterii z numeracją.

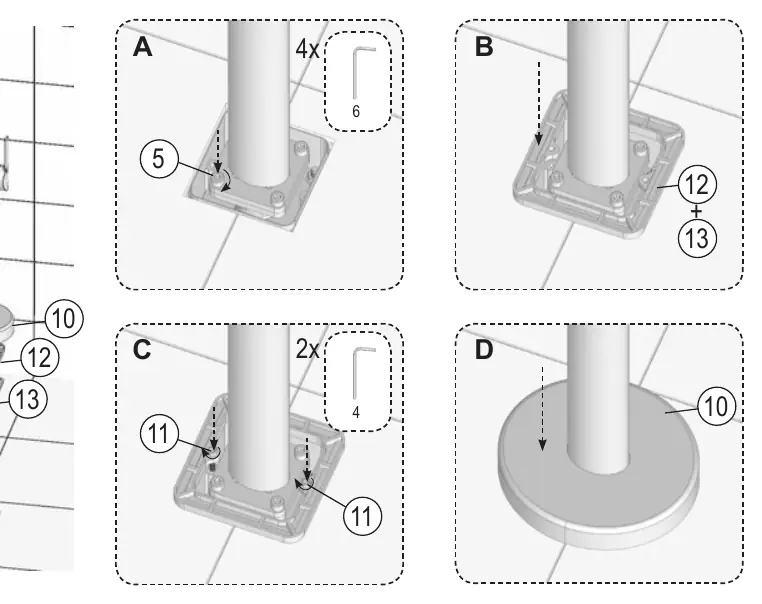

- Strona 12: Szczegółowy schemat montażu podstawy baterii do podłogi.

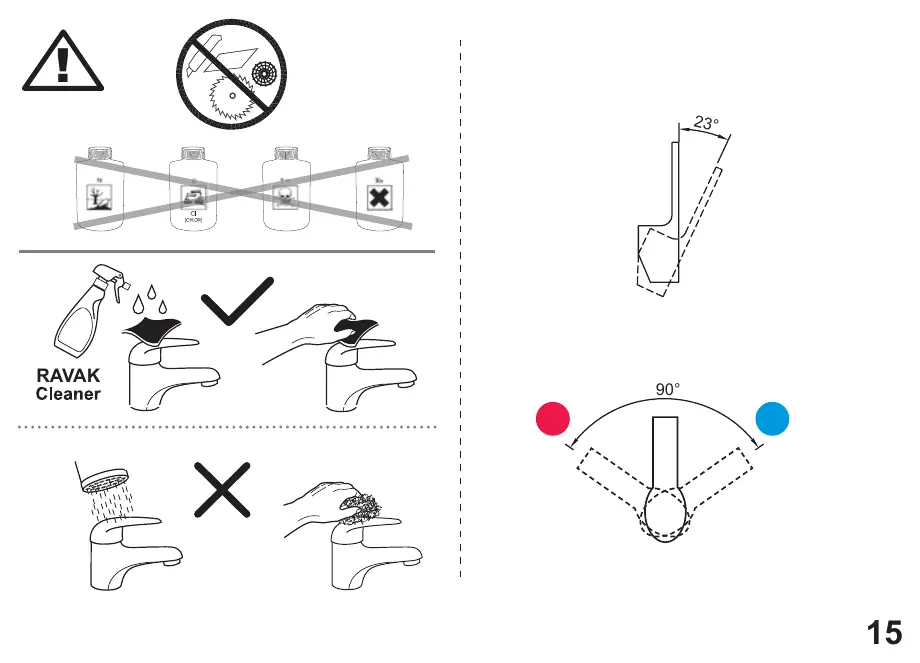

- Strona 15: Instrukcja czyszczenia oraz zakres ruchu dźwigni baterii.
Zgodność modelu
- Produkt przeznaczony wyłącznie do montażu podłogowego.
