Instrukcja obsługi oprawy typu downlight LED Resistex Doled
Szybki przewodnik po instalacji i konserwacji oprawy LED typu downlight Resistex Doled. Dowiedz się, jak bezpiecznie zamontować oświetlenie i dbać o jego trwałość.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i konserwacji oprawy typu downlight LED z serii Resistex Doled. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi normami i przepisami dotyczącymi instalacji elektrycznych. Ze względu na ryzyko wyładowań elektrostatycznych (norma ESD), podczas prac należy zachować szczególną ostrożność.
Opis i wymiary
Oprawa jest przeznaczona do montażu wpuszczanego w sufit. W zależności od modelu, urządzenie posiada różne wymiary montażowe (średnice otworu: 155 mm, 160 mm lub 195 mm). Przed przystąpieniem do prac upewnij się, że posiadasz odpowiedni model dla swojego otworu montażowego.
Zasady bezpieczeństwa
- Nigdy nie pracuj przy oprawie, gdy jest ona podłączona do zasilania.
- Instalacja musi być wykonana przez profesjonalnego instalatora.
- Należy przestrzegać wszystkich kroków montażowych opisanych w instrukcji.
- Podczas manipulacji komponentami należy zachować środki ostrożności dotyczące wyładowań elektrostatycznych.
Montaż i instalacja
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj otwór w suficie o odpowiedniej średnicy (155, 160 lub 195 mm).
- Otwórz obudowę puszki przyłączeniowej.
- Podłącz przewody zasilające (L i N) do odpowiednich zacisków w puszce przyłączeniowej.
- Zamknij obudowę puszki przyłączeniowej.
- Zabezpiecz obudowę śrubą.
- Włóż oprawę w otwór montażowy, odginając sprężyny mocujące.
- Włącz zasilanie.
Konserwacja
Do czyszczenia oprawy nie należy używać żadnych produktów chemicznych ani ściernych. Instrukcję należy zachować na wypadek konieczności demontażu lub przyszłych prac konserwacyjnych. Dodatkowe informacje na temat produktów Resistex można znaleźć na stronie internetowej www.Resistex-sa.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Oprawa nie świeci po instalacji
Sprawdź, czy przewody zasilające (L i N) są poprawnie podłączone w puszce przyłączeniowej oraz czy zasilanie jest włączone.
Trudności z umieszczeniem oprawy w otworze
Upewnij się, że otwór w suficie ma odpowiednią średnicę (155, 160 lub 195 mm) i że sprężyny mocujące nie są zablokowane.
Przed użyciem
- Wyłącz zasilanie elektryczne w obwodzie.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Przygotuj otwór montażowy o odpowiedniej średnicy.
- Sprawdź, czy posiadasz śrubokręt do otwarcia puszki przyłączeniowej.
- Upewnij się, że miejsce montażu jest wolne od przeszkód.
Parametry w praktyce
- Średnica otworu
- Wymagana średnica otworu w suficie (155mm, 160mm lub 195mm) dla poprawnego montażu.
Ilustracje i schematy
- Krok 1: Wycięcie otworu w suficie.

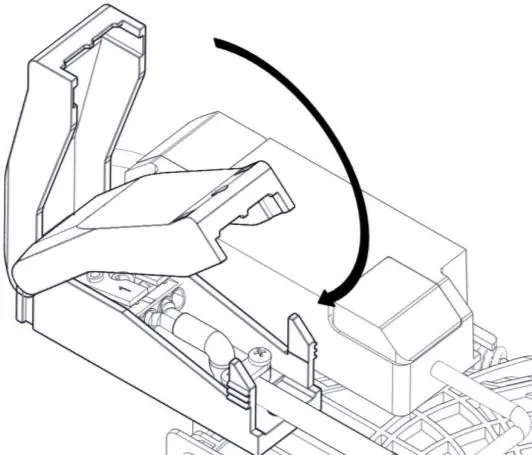

- Krok 3: Otwarcie puszki przyłączeniowej.
- Krok 4: Podłączenie przewodów zasilających.
- Krok 7: Montaż oprawy w suficie za pomocą sprężyn.
Zgodność modelu
- Produkt przeznaczony wyłącznie do montażu wpuszczanego w sufit.
- Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi.
