Instrukcja obsługi wagi cyfrowej Rice Lake 160-10-7N
Szybki przewodnik po obsłudze wagi cyfrowej Rice Lake 160-10-7N. Dowiedz się, jak poprawnie zainstalować, skonfigurować, używać funkcji ważenia, BMI oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Waga Rice Lake 160-10-7N to cyfrowa waga atletyczna o niskim profilu, zaprojektowana do precyzyjnych pomiarów masy ciała. Urządzenie posiada oddzielny wskaźnik, który można umieścić na stole lub zamontować na ścianie za pomocą dołączonego wspornika. Waga jest certyfikowana zgodnie z normami NTEP.
Montaż i przygotowanie
Przed rozpoczęciem użytkowania należy wykonać następujące czynności:
- Poziomowanie: Umieść wagę na twardej, równej powierzchni. Wyreguluj nóżki wagi, aż wskaźnik poziomu (pęcherzyk powietrza) znajdzie się na środku.

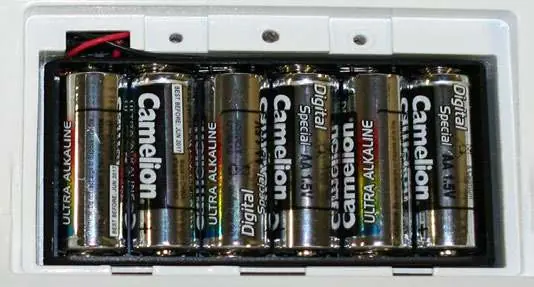

- Zasilanie: Waga może być zasilana sześcioma bateriami AA (średnio 25 godzin pracy) lub opcjonalnym zasilaczem sieciowym Rice Lake.

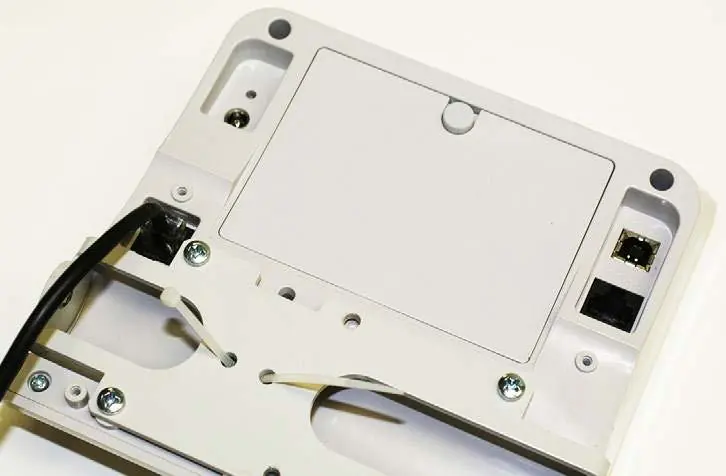

- Podłączenie wskaźnika: W razie potrzeby podłączenia kabla ogniwa obciążnikowego, należy odkręcić tylną pokrywę wskaźnika i wpiąć kabel do odpowiedniego portu.
Obsługa wagi
Podstawowe funkcje operacyjne:
- Ważenie: Włącz wagę przyciskiem On/Off. Po ustabilizowaniu się wagi, wynik zostanie wyświetlony, a wskaźnik LOCK zaświeci się.
- Hold/Release: Funkcja ta pozwala zatrzymać wynik ważenia na wyświetlaczu po zejściu pacjenta z wagi. Uwaga: Funkcja ta jest nieaktywna, jeśli waga jest skonfigurowana jako certyfikowana NTEP.
- Tarowanie: Użyj przycisku TARE, aby wyzerować wagę z dodatkowym przedmiotem na szalce.
- BMI: Aby obliczyć wskaźnik BMI, naciśnij przycisk BMI, a następnie użyj strzałek, aby wprowadzić wzrost pacjenta. Uwaga: Funkcja BMI jest nieaktywna w trybie certyfikacji NTEP.
Komunikacja

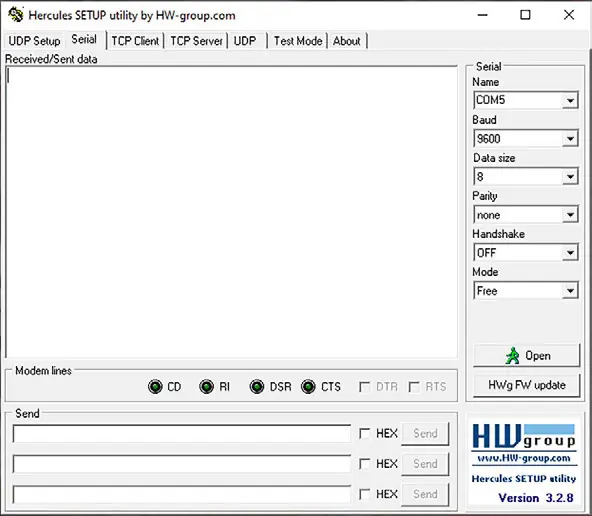

Waga wyposażona jest w port RS-232 oraz USB, umożliwiające przesyłanie danych do komputera. Do transferu danych wymagane jest użycie komputera PC z systemem Windows oraz programu emulacji terminala (np. Hercules, PuTTY).
Konserwacja i czyszczenie
- Przed czyszczeniem odłącz wagę od zasilania.
- Czyść powierzchnie zewnętrzne miękką, wilgotną szmatką z łagodnym detergentem.
- Zakaz: Nie zanurzaj wagi w wodzie ani innych płynach. Nie używaj alkoholu izopropylowego do czyszczenia wyświetlacza.
Rozwiązywanie problemów
W przypadku wystąpienia błędów, sprawdź poniższe kody:
- E10: Przeciążenie wagi. Usuń nadmiar obciążenia.
- LO Bat: Niski poziom baterii. Wymień baterie.
- Err 1: Problem z połączeniem kabla ogniwa obciążnikowego. Sprawdź połączenie wewnątrz wskaźnika.
- Err 7: Waga nie jest wypoziomowana lub nóżki są źle ustawione.
Praktyczna pomoc
Typowe problemy
Waga nie włącza się
Sprawdź stan baterii lub upewnij się, że zasilacz sieciowy jest poprawnie podłączony do sprawnego gniazdka.
Błąd E10 (Przeciążenie)
Masa na wadze przekracza jej maksymalną nośność. Usuń nadmiar obciążenia.
Błąd Err 1
Kabel ogniwa obciążnikowego może być źle podłączony. Sprawdź połączenie pod tylną pokrywą wskaźnika.
Błąd LO Bat
Baterie są wyczerpane. Wymień je na nowe lub podłącz zasilacz sieciowy.
Przed użyciem
- Ustaw wagę na twardej, równej powierzchni.
- Wypoziomuj wagę, używając wskaźnika poziomu.
- Zainstaluj 6 baterii AA lub podłącz zasilacz sieciowy.
- Sprawdź, czy kabel ogniwa obciążnikowego jest poprawnie wpięty.
- Upewnij się, że waga nie jest przeciążona.
Ilustracje i schematy
- Wskaźnik poziomu znajduje się na podstawie wagi.
- Porty USB i RS-232 znajdują się z tyłu wskaźnika.
- Pokrywa baterii znajduje się z tyłu wskaźnika.
Zgodność modelu
- Funkcje BMI oraz Hold/Release są wyłączone w trybie certyfikacji NTEP.
- Transfer danych przez USB wymaga komputera PC z systemem Windows.
- Używaj tylko zasilaczy dostarczonych przez Rice Lake, aby uniknąć utraty gwarancji.
