Niniejsza instrukcja dotyczy montażu i konserwacji ramy ważącej Rice Lake MASTER 14x. Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, procedury instalacji mechanicznej i elektrycznej oraz wskazówki dotyczące konserwacji. Przed przystąpieniem do prac należy upewnić się, że personel posiada odpowiednie kwalifikacje, a zasilanie urządzenia jest odłączone.
Opis urządzenia i zasada działania
Waga taśmociągowa MASTER 14x służy do ciągłego pomiaru przepływu masy transportowanej na przenośniku taśmowym. System składa się z ramy ważącej wyposażonej w ogniwa obciążnikowe, czujnika prędkości oraz elektroniki integrującej. Urządzenie oblicza masę na podstawie obciążenia taśmy i jej prędkości.
Bezpieczeństwo
Prace instalacyjne i konserwacyjne muszą być wykonywane przez wykwalifikowany personel. Należy przestrzegać następujących zasad:
- Zawsze wyłączaj zasilanie przed przystąpieniem do prac elektrycznych.
- Podczas spawania ramy, upewnij się, że zacisk uziemiający spawarki jest podłączony do tej samej strony ramy, co miejsce spawania, aby uniknąć uszkodzenia ogniw obciążnikowych.
- Stosuj środki ochrony osobistej: obuwie ochronne i okulary ochronne.
- Nie zbliżaj się do pracującego przenośnika od spodu i nie pochylaj się nad nim.
- Nie używaj urządzenia, jeśli jakiekolwiek elementy są pęknięte lub zużyte powyżej 5% wymiaru pierwotnego.
Instalacja mechaniczna
Proces instalacji obejmuje następujące kroki:




- Określ lokalizację krążnika ważącego (co najmniej 5 krążników za punktem załadunku i 5 przed bębnem zwrotnym).

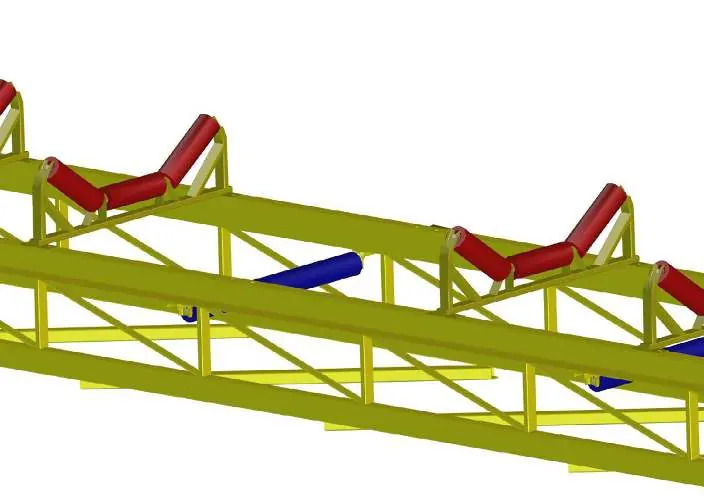

- Zmierz odległość między krążnikami i usuń istniejący krążnik w miejscu montażu ramy.

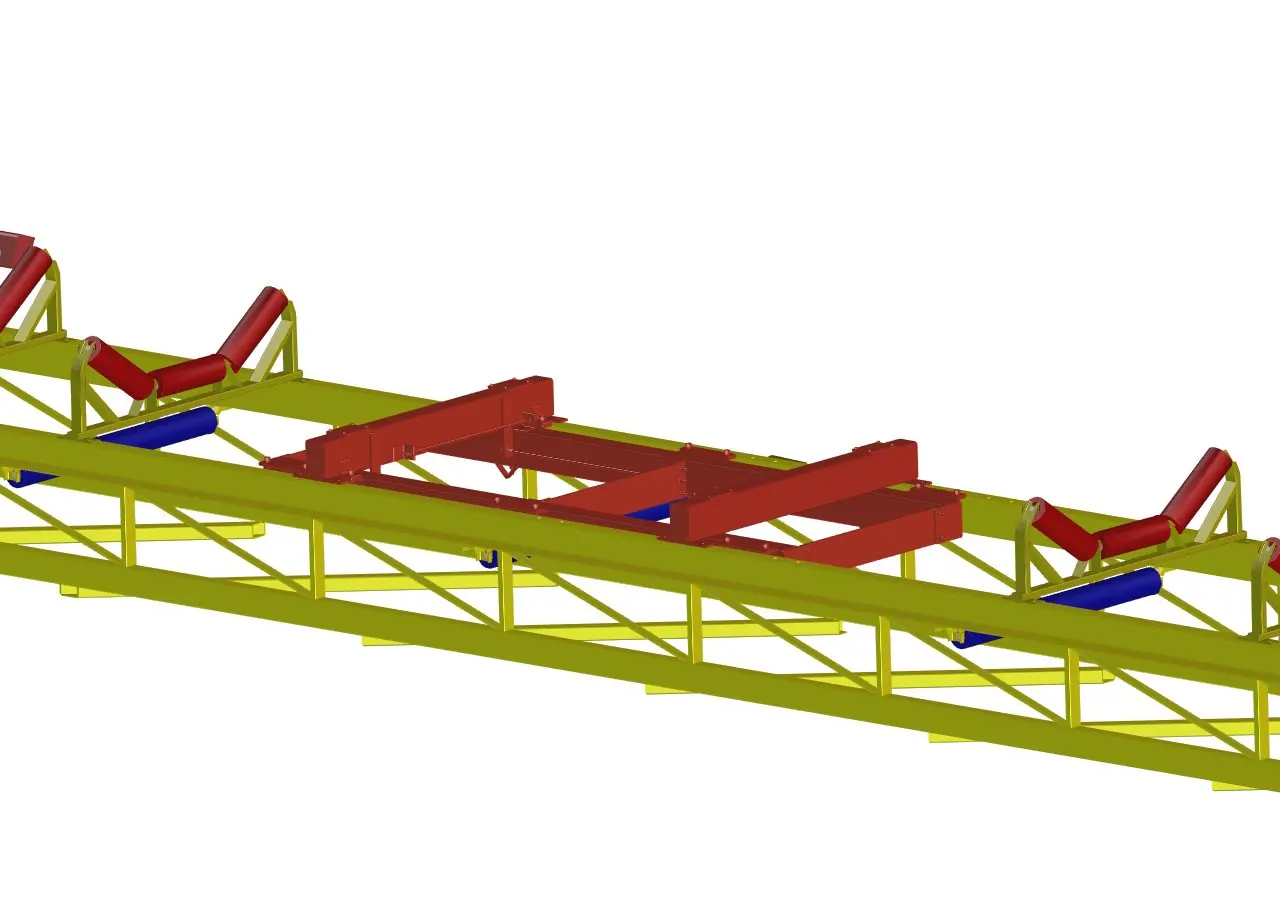

- Zainstaluj ramę ważącą na przenośniku.
- Usuń blokadę transportową z zespołu mostka wagowego.
- Zmodyfikuj stację krążnikową, usuwając stopki montażowe, jeśli jest to wymagane.

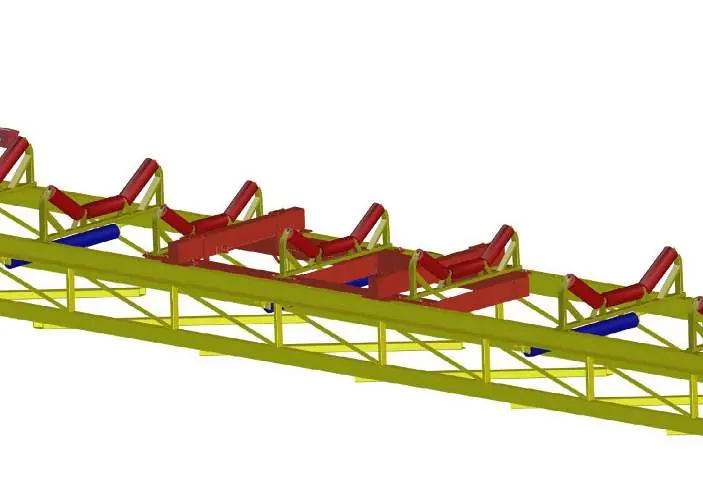

- Wywierć otwory montażowe i zabezpiecz konstrukcję śrubami 1/2 cala.
- Wypoziomuj krążniki za pomocą sznurka (trzy przed i trzy za wagą).
Instalacja elektryczna
Okablowanie musi być wykonane zgodnie ze schematami dostarczonymi z elektroniką. Ogniwa obciążnikowe posiadają stały przewód, którego nie należy skracać. W razie potrzeby użyj dodatkowej puszki przyłączeniowej. Do połączeń ogniw na odległość powyżej 60 metrów należy użyć ekranowanego przewodu 6-żyłowego 20 AWG. Czujnik prędkości wymaga przewodu 3-żyłowego 20 AWG.
Konserwacja i kalibracja
Regularna konserwacja jest niezbędna dla zachowania dokładności pomiarów:
- Utrzymuj taśmę w czystości, usuwając zanieczyszczenia.
- Regularnie sprawdzaj ramę pod kątem uszkodzeń.
- Wykonuj procedurę Auto Zero oraz testy wagowe przy użyciu certyfikowanych odważników.
Dane techniczne
Rama ważąca wykonana jest ze stali malowanej proszkowo lub stali nierdzewnej SS304/316. System wykorzystuje 4 ogniwa obciążnikowe typu S-Beam (IP67) o pojemności od 2.5K do 5 Klb. Zasilanie elektroniki wynosi 5-15 VDC.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy na taśmie nie gromadzą się zanieczyszczenia i wykonaj procedurę Auto Zero.
Odłącz zasilanie i zdejmij ogniwa lub upewnij się, że zacisk uziemiający spawarki jest po tej samej stronie ramy, co miejsce spawania.
Upewnij się, że przenośnik jest zamontowany w stabilnym miejscu, a wibracje są odfiltrowane.
Przed użyciem
- Sprawdź, czy przenośnik jest stabilny i wolny od wibracji.
- Upewnij się, że taśma jest dobrej jakości i posiada pojedyncze łączenie (wulkanizowane).
- Przygotuj narzędzia ochronne: obuwie ochronne i okulary.
- Wyłącz zasilanie przed przystąpieniem do prac instalacyjnych.
- Upewnij się, że kąt nachylenia przenośnika nie przekracza 25 stopni.
Parametry w praktyce
- Weigh Frame Material
- Stal malowana proszkowo lub stal nierdzewna SS304/316.
- Power Supply
- 5-15 VDC (stabilizowane z elektroniki).
Ilustracje i schematy
- Rysunki montażowe pokazują proces usuwania istniejącego krążnika i montażu ramy ważącej.
- Schemat wymiarowania pomaga w dopasowaniu ramy do przenośnika.
Zgodność modelu
- Wymaga analizy specjalisty Rice Lake dla każdej aplikacji.
- Kąt nachylenia przenośnika nie może przekraczać 25 stopni.
