Instrukcja obsługi wagi cyfrowej Rice Lake 160-10-7N
Szybki przewodnik po obsłudze wagi Rice Lake 160-10-7N. Dowiedz się, jak zainstalować baterie, skonfigurować połączenie USB, używać funkcji BMI i tary oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Waga Rice Lake 160-10-7N to urządzenie przeznaczone do precyzyjnych pomiarów masy ciała. Urządzenie posiada certyfikat NTEP, co wiąże się z pewnymi ograniczeniami funkcjonalnymi: w trybie certyfikowanym funkcje BMI oraz Hold są nieaktywne. Waga może być zasilana bateryjnie lub za pomocą dołączonego zasilacza sieciowego.
Montaż i instalacja
Przed rozpoczęciem użytkowania należy umieścić wagę na twardej, płaskiej powierzchni. Unikaj grubych dywanów, które mogą powodować błędy pomiarowe. Użyj wbudowanej poziomicy, aby sprawdzić, czy waga stoi stabilnie; w razie potrzeby wyreguluj nóżki.
Zasilanie

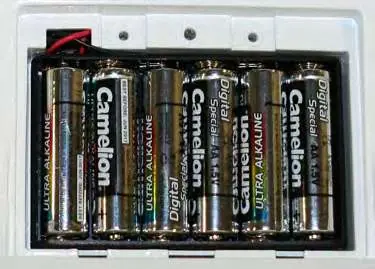

- Baterie: Waga wymaga 6 baterii AA. Otwórz komorę baterii, odkręcając śrubę skrzydełkową, i włóż baterie zgodnie z oznaczeniami.
- Zasilacz sieciowy: Używaj wyłącznie oryginalnego zasilacza dostarczonego przez Rice Lake. Użycie niekompatybilnego zasilacza może spowodować utratę gwarancji.
Obsługa wagi
Panel sterowania umożliwia łatwe zarządzanie funkcjami wagi:
- Włączanie/Wyłączanie: Użyj przycisku On/Off.
- Tara: Pozwala na odjęcie wagi przedmiotów (np. odzieży lub sprzętu medycznego). Możesz użyć funkcji Preset Tare (zważenie przedmiotu) lub ręcznie wprowadzić wartość tary.
- BMI: Funkcja obliczania wskaźnika masy ciała. Wymaga wprowadzenia wzrostu pacjenta.
- Hold/Release: Umożliwia zatrzymanie wyniku pomiaru na wyświetlaczu po zejściu pacjenta z wagi.
Komunikacja

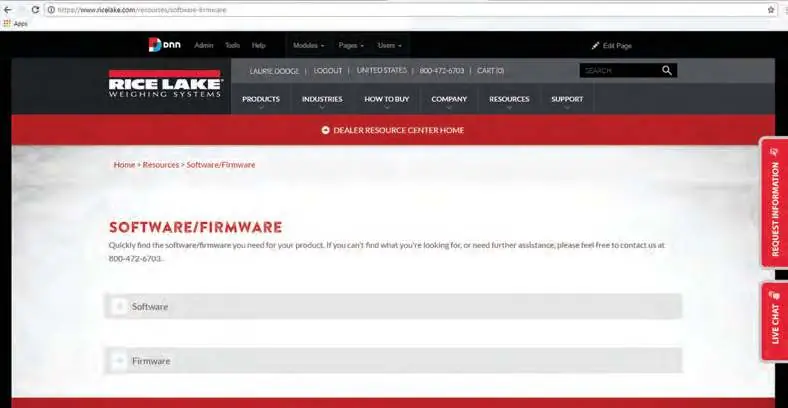

Waga jest wyposażona w porty RS-232 oraz USB, umożliwiające przesyłanie danych do komputera lub drukarki. W przypadku korzystania z połączenia USB, konieczne może być pobranie sterownika Titanium USB Driver ze strony producenta. Zawsze używaj izolatorów medycznych przy podłączaniu wagi do urządzeń niemedycznych.
Plombowanie urządzenia
W celu zachowania certyfikacji NTEP, waga musi być zaplombowana. Wymaga to naklejenia plomb zabezpieczających po obu stronach obudowy lub użycia plomb ołowianych, zgodnie z lokalnymi przepisami dotyczącymi wag i miar.
Konserwacja i rozwiązywanie problemów
Wagę należy czyścić miękką, wilgotną szmatką z łagodnym detergentem. Nie zanurzaj urządzenia w płynach. W przypadku wystąpienia błędów, takich jak ERR01 (nasycenie A/D) lub -SAT- (problem z kablem ogniwa), sprawdź połączenia kablowe. Jeśli waga nie włącza się, sprawdź stan baterii lub zasilacza.
Praktyczna pomoc
Typowe problemy
Waga się nie włącza
Sprawdź stan baterii lub upewnij się, że zasilacz jest poprawnie podłączony do sprawnego gniazdka.
Błąd -SAT-
Oznacza odłączony lub uszkodzony kabel ogniwa obciążnikowego. Sprawdź połączenia wewnątrz obudowy.
Błąd ERR01
Nasycenie A/D. Sprawdź kable i połączenia mechaniczne. Jeśli problem nie ustąpi, konieczna może być wymiana ogniw.
Waga nie zeruje się
Usuń wszelkie obiekty zewnętrzne z platformy, upewnij się, że waga jest wypoziomowana i nie jest przeciążona.
Przed użyciem
- Umieść wagę na twardej, płaskiej powierzchni.
- Sprawdź wypoziomowanie za pomocą wbudowanej poziomicy.
- Zainstaluj 6 baterii AA lub podłącz zasilacz sieciowy.
- Upewnij się, że waga nie jest używana na śliskiej powierzchni.
- Sprawdź, czy waga nie jest przeciążona (maks. 250 kg).
Parametry w praktyce
- Wymiary platformy
- 14.4 x 14.4 x 1.65 cala (36.6 x 36.6 x 4.2 cm).
Ilustracje i schematy
- Rysunek 2-1: Wbudowana poziomica do sprawdzania stabilności wagi.
- Rysunek 2-4: Punkt podłączenia ogniwa obciążnikowego wewnątrz wskaźnika.
- Rysunek 3-1: Panel przedni z opisem funkcji przycisków.
- Rysunek 5-1: Miejsca naklejenia plomb zabezpieczających dla certyfikacji NTEP.
Zgodność modelu
- Funkcje BMI i Hold są wyłączone, gdy waga jest skonfigurowana jako urządzenie certyfikowane NTEP.
- Używaj wyłącznie zasilaczy dostarczonych przez Rice Lake Weighing Systems.
- Zawsze używaj izolatorów medycznych przy podłączaniu do urządzeń niemedycznych.
