Instrukcja obsługi akumulatora litowego Rich Solar Alpha 1 Lite
Szybki przewodnik po instrukcji obsługi akumulatora litowego Rich Solar Alpha 1 Lite. Dowiedz się jak bezpiecznie instalować, ładować i konserwować akumulator LiFePO4, w tym informacje o połączeniach równoległych i parametrach technicznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy akumulatora litowego LiFePO4 Rich Solar Alpha 1 Lite. Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, instalacji, konfiguracji połączeń równoległych oraz parametrów technicznych. Użytkownik powinien zapoznać się z zasadami obsługi, aby uniknąć uszkodzenia akumulatora lub zagrożenia zdrowia.
Bezpieczeństwo i ostrzeżenia
- Zagrożenie chemiczne: Akumulatory zawierają żrące kwasy. W przypadku kontaktu ze skórą, przemyć obficie wodą i skontaktować się z lekarzem.
- Zagrożenie zwarciem: Podczas pracy z akumulatorem nie należy nosić metalowej biżuterii (zegarki, pierścionki). Używać wyłącznie izolowanych narzędzi.
- Ochrona osobista: Nosić okulary ochronne i odzież antystatyczną.
- Warunki pracy: Nie umieszczać akumulatora w pobliżu łatwopalnych cieczy, gazów ani źródeł ciepła. Nie ładować zamarzniętego akumulatora.
- Obsługa: Nie przenosić akumulatora za terminale.
Instalacja i montaż
Akumulator musi być instalowany przez wykwalifikowanego elektryka. Należy przestrzegać następujących zasad:
- Orientacja: Akumulator należy montować w pozycji, w której bieguny dodatni i ujemny są skierowane do góry.
- Montaż ścienny: Nie montować na ścianie bez odpowiedniego wspornika montażowego.
- Połączenia: Maksymalnie 4 akumulatory mogą być połączone równolegle.
Konfiguracja i połączenia
Podczas łączenia akumulatorów równolegle należy przestrzegać poniższych zasad:
- Wszystkie akumulatory powinny być w pełni naładowane przed połączeniem, aby różnica napięć między nimi była jak najmniejsza (maksymalnie 1V).
- Kable łączące muszą mieć taką samą długość i specyfikację.
- Zabrania się łączenia równoległego akumulatorów różnych marek, modeli lub specyfikacji.
- Należy upewnić się, że polaryzacja jest prawidłowa; odwrotna polaryzacja może uszkodzić system BMS.
Ładowanie i rozładowywanie
- Ładowanie: Napięcie ładowania nie może przekraczać 14.4V. Ładowanie powyżej tej wartości jest surowo zabronione. Należy używać prądu ładowania zgodnego z zaleceniami.
- Rozładowywanie: Nie przekraczać maksymalnego prądu rozładowania. Należy unikać głębokiego rozładowania; zaleca się okresowe ładowanie, aby utrzymać poziom naładowania (SOC) na poziomie 40-50%.
Przechowywanie i konserwacja
Akumulatory są bezobsługowe. W razie potrzeby czyścić wilgotną szmatką. W przypadku długotrwałego przechowywania (powyżej 3 miesięcy):
- Przechowywać w temperaturze od 10°C do 35°C (50°F - 95°F) przy wilgotności poniżej 85%.
- Ładować i rozładowywać akumulator co 3 miesiące.
- Utrzymywać poziom naładowania (SOC) między 40-50%.
Rozwiązywanie problemów
W przypadku problemów z ładowaniem lub rozładowywaniem, system BMS może odciąć zasilanie w wyniku zabezpieczeń (np. przed przegrzaniem, zwarciem, zbyt niskim napięciem). Należy sprawdzić temperaturę otoczenia, połączenia przewodów oraz obciążenie systemu.
Dane techniczne
- Napięcie nominalne: 12.8V
- Pojemność nominalna: 100Ah
- Maksymalny prąd ładowania: 100A
- Maksymalny prąd rozładowania: 100A
- Waga: ok. 11.0 kg
Praktyczna pomoc
Typowe problemy
Akumulator nie rozładowuje się
Sprawdź, czy nie zadziałało zabezpieczenie (np. przegrzanie powyżej 65°C, zbyt niskie napięcie, zwarcie). Sprawdź obciążenie systemu RV i połączenia przewodów.
Akumulator nie ładuje się
Sprawdź, czy nie zadziałało zabezpieczenie (np. przepięcie, prąd poza zakresem, temperatura poza zakresem 5°C-45°C). Odłącz ładowarkę na kilka minut i spróbuj ponownie.
Przed użyciem
- Używaj wyłącznie izolowanych narzędzi.
- Upewnij się, że polaryzacja jest prawidłowa przed podłączeniem.
- Sprawdź, czy temperatura otoczenia jest odpowiednia dla ładowania/rozładowywania.
- W przypadku łączenia równoległego, upewnij się, że wszystkie akumulatory są w pełni naładowane.
- Używaj kabli o tej samej długości i specyfikacji przy łączeniu równoległym.
Parametry w praktyce
- Nominalne napięcie
- 12.8V - standardowe napięcie pracy akumulatora.
- Pojemność nominalna
- 100Ah - całkowita pojemność energetyczna akumulatora.
- Maksymalny prąd ładowania
- 100A - nie przekraczać tej wartości podczas ładowania.
- Maksymalny prąd rozładowania
- 100A - nie przekraczać tej wartości podczas pracy.
Ilustracje i schematy

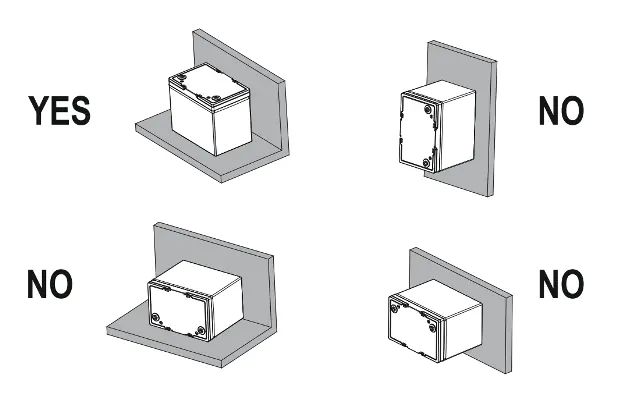

- Montaż: Akumulator musi być ustawiony biegunami do góry.
- Połączenia równoległe: Maksymalnie 4 jednostki mogą być połączone równolegle.
Zgodność modelu
- Zabrania się łączenia równoległego akumulatorów różnych marek lub modeli.
- Wymagane jest używanie akumulatorów z wbudowanym systemem BMS.
