Instrukcja obsługi ładowarki akumulatorów DC-DC Rich Solar RS-DC
Szybki przewodnik po instalacji i obsłudze ładowarek akumulatorów DC-DC Rich Solar serii RS-DC. Dowiedz się, jak podłączyć urządzenie, skonfigurować typ akumulatora i rozwiązywać problemy z zasilaniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

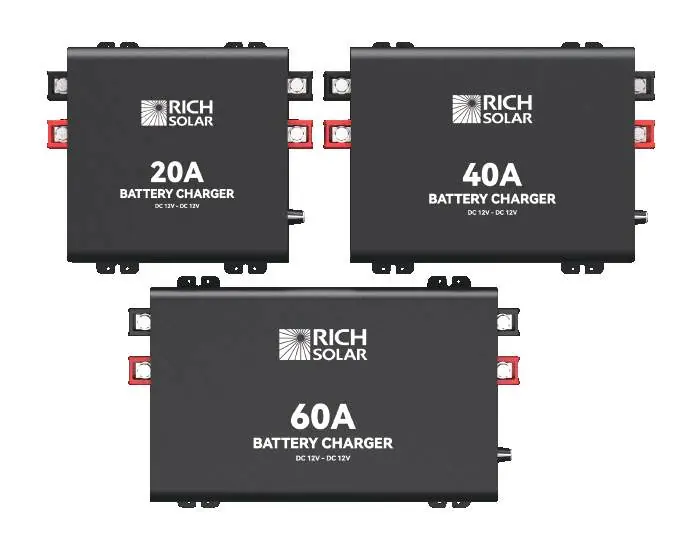

Ładowarki DC-DC serii Rich Solar RS-DC służą do ładowania akumulatorów pomocniczych (domowych) z alternatora lub akumulatora rozruchowego. Urządzenie obsługuje akumulatory 12V typu AGM, żelowe, kwasowo-ołowiowe oraz litowe (LiFePO4/Li-ion). Kluczowym wymogiem poprawnego działania jest podłączenie przewodu zapłonowego D+, który informuje ładowarkę o pracy silnika.
Instalacja

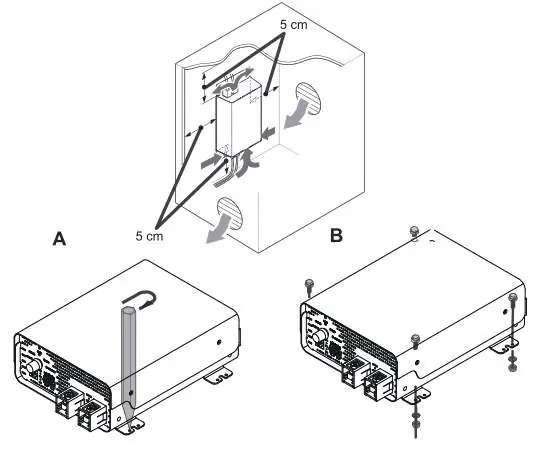

Urządzenie należy montować w suchym, chłodnym miejscu z zapewnioną wentylacją. Wymagany jest minimalny odstęp 5 cm z każdej strony dla zapewnienia przepływu powietrza. Ładowarka musi być zamontowana w sposób uniemożliwiający jej upadek.
- Podłączenie elektryczne: Użyj odpowiednich przekrojów przewodów (AWG) zgodnie z tabelą w instrukcji, zależnie od długości kabla i modelu ładowarki.
- Uziemienie: Urządzenie posiada wspólny ujemny punkt masy. Należy połączyć akumulator rozruchowy i domowy z tym samym punktem masy podwozia.

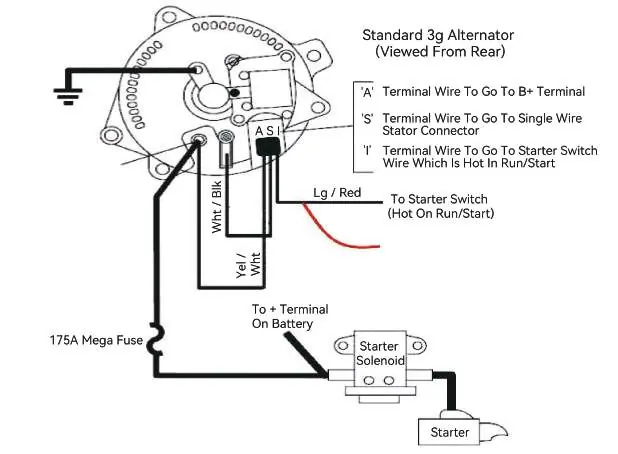

- D+ Ignition: Przewód D+ musi być podłączony do obwodu zapłonu pojazdu (12V), aby ładowarka uruchomiła się tylko podczas pracy silnika.
- LC Terminal: Służy do ograniczenia prądu ładowania do 50% wartości znamionowej, jeśli jest to wymagane.
Obsługa i tryby pracy
Ładowarka posiada przełącznik trybów pracy, który należy ustawić zgodnie z typem ładowanego akumulatora:
- STD: Standardowe akumulatory kwasowo-ołowiowe.
- GEL: Akumulatory żelowe.
- AGM: Akumulatory AGM.
- LFP: Akumulatory litowo-żelazowo-fosforanowe.
- POWER: Tryb zasilacza.
Ładowanie odbywa się w 3 etapach (Bulk, Absorption, Float), z wyjątkiem trybu LFP, który nie posiada etapu Float.
Rozwiązywanie problemów
W przypadku świecenia czerwonej diody LED (Fault), urządzenie może znajdować się w trybie ochrony:
- Przepięcie (Overvoltage): Napięcie powyżej 15.5-16V. Odłącz inne ładowarki i sprawdź napięcie.
- Podnapięcie (Undervoltage): Napięcie poniżej 8-10V. Sprawdź stan naładowania akumulatora.
- Odwrotna polaryzacja: Sprawdź poprawność podłączenia biegunów (+/-).
- Wysoka temperatura: Powyżej 50°C. Zapewnij lepszą wentylację.
- Zwarcie: Zrestartuj urządzenie poprzez odłączenie i ponowne podłączenie zasilania.
Jeśli wszystkie diody są wyłączone, sprawdź połączenie przewodu D+ oraz czy akumulatory są poprawnie podłączone do zacisków wejściowych i wyjściowych.
Konserwacja
Raz w miesiącu należy sprawdzać stan okablowania pod kątem pęknięć, korozji lub poluzowanych połączeń. Upewnij się, że zaciski są dokręcone, a urządzenie nie jest zakurzone.
Praktyczna pomoc
Typowe problemy
Czerwona dioda LED świeci światłem ciągłym
Urządzenie jest w trybie ochrony. Sprawdź napięcie akumulatora (przepięcie/podnapięcie), polaryzację, temperaturę otoczenia lub czy nie wystąpiło zwarcie.
Wszystkie diody LED są wyłączone
Sprawdź, czy przewód D+ jest podłączony do obwodu zapłonu 12V. Sprawdź bezpieczniki oraz czy akumulatory są poprawnie podłączone do odpowiednich zacisków (wejście=starter, wyjście=domowy).
Brak ładowania w trybie LFP
Upewnij się, że przełącznik trybu jest ustawiony na LFP. Jeśli akumulator był głęboko rozładowany, ładowarka może potrzebować czasu na aktywację (Lithium Activation).
Przed użyciem
- Upewnij się, że system akumulatorów to 12V.
- Dobierz przekrój przewodów (AWG) zgodnie z tabelą w instrukcji dla danego modelu i długości kabla.
- Zidentyfikuj źródło sygnału zapłonu (D+) w pojeździe.
- Zapewnij 5 cm wolnej przestrzeni wokół ładowarki.
- Ustaw przełącznik typu akumulatora na odpowiednią pozycję (STD, GEL, AGM, LFP).
Parametry w praktyce
- 3-stage charging
- Proces ładowania składający się z faz: Bulk (maksymalny prąd), Absorption (stałe napięcie, malejący prąd) i Float (podtrzymanie).
Ilustracje i schematy
- Schemat instalacji pokazuje połączenie alternatora z akumulatorem rozruchowym (wejście) oraz akumulatorem domowym (wyjście).
- Wymagane jest zastosowanie bezpieczników na liniach dodatnich akumulatorów.
Zgodność modelu
- Kompatybilne z akumulatorami 12V: AGM, Flooded, GEL, Sealed, LiFePO4, Li-ion.
- Nie używać czujnika temperatury z akumulatorami litowymi.
- Nie stosować w instalacjach 24V.
