Instrukcja obsługi falownika Rich Solar 2000W Pure Sine Wave Inverter
Szybki przewodnik po instrukcji obsługi falownika Rich Solar 2000W. Dowiedz się, jak bezpiecznie zainstalować, podłączyć i użytkować urządzenie oraz jak rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Falownik Rich Solar 2000W służy do przetwarzania prądu stałego (DC) z akumulatorów 12V/24V na prąd zmienny (AC) 120V. Instrukcja zawiera wytyczne dotyczące instalacji, planowania systemu akumulatorowego oraz bezpiecznej eksploatacji. str. 1, 3
Najważniejsze czynności
- Instalacja falownika str. 9, 11
- Uruchomienie urządzenia str. 12
Pierwsze uruchomienie
- Podłącz przewody DC do akumulatora (z bezpiecznikiem), upewnij się, że włącznik jest w pozycji OFF, następnie włącz urządzenie. str. 11, 12
Problemy i rozwiązania
Inverter Auto Shut Down-Fault LED Lit
Sprawdź, czy akumulator nie jest rozładowany, czy falownik nie jest przegrzany lub czy obciążenie nie jest zbyt duże.
str. 13Konserwacja i reset
- W przypadku błędu (Fault LED), wyłącz urządzenia, pozwól falownikowi ostygnąć i sprawdź połączenia. str. 6, 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Output Power | 2000W | Moc ciągła | str. 4 |
| Peak Surge | 4000W | Moc chwilowa | str. 4 |
| Input Voltage | 12V DC/24V DC | Napięcie wejściowe | str. 4 |
Gdzie szukać w PDF
- Panel przedni str. 6
- Panel tylny str. 8
- Schemat baterii str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy falowników Rich Solar 2000W (modele RS-V2P12/RS-V2P24). Urządzenie służy do przetwarzania prądu stałego (DC) z akumulatorów 12V lub 24V na prąd zmienny (AC) 120V. Przed instalacją należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub uszkodzenia sprzętu.
Opis urządzenia
Panel przedni: Zawiera włącznik zasilania, gniazda AC, port USB (5V/2.1A), złącze dla opcjonalnego zdalnego włącznika oraz diody sygnalizacyjne (Power, Ground Fault, Fault).
Panel tylny: Wyposażony w terminale wejściowe DC (dodatni i ujemny), terminal uziemienia oraz wentylatory chłodzące.
Planowanie systemu
Przed instalacją należy określić:
- Maksymalną wymaganą moc (suma mocy urządzeń w watach).
- Pojemność akumulatorów (w amperogodzinach) niezbędną do czasu pracy między ładowaniami.
- Odległość między akumulatorem a falownikiem (wpływa na straty kablowe).
Pamiętaj, że urządzenia z silnikami mają wyższy pobór mocy podczas rozruchu (nawet do 8 razy większy niż moc znamionowa).
Instalacja
- Zamontuj falownik w bezpiecznym, suchym miejscu z zapewnionym przepływem powietrza.
- Podłącz przewód uziemiający do terminala uziemienia na obudowie i do odpowiedniego punktu uziemienia (np. podwozie pojazdu lub pręt uziemiający).
- Upewnij się, że włącznik falownika jest w pozycji OFF.
- Podłącz przewody DC do akumulatora, pamiętając o zainstalowaniu bezpiecznika na przewodzie dodatnim jak najbliżej akumulatora.
- Podłącz przewody do terminali wejściowych DC na tylnym panelu falownika.
- Sprawdź poprawność połączeń przed włączeniem urządzenia.
Obsługa i wskaźniki
Po włączeniu urządzenia zielona dioda Power powinna świecić, co oznacza normalną pracę. Jeśli świeci czerwona dioda Fault, urządzenie wyłączyło się z powodu przegrzania, przeciążenia lub problemów z napięciem. W takim przypadku należy wyłączyć urządzenia AC, pozwolić falownikowi ostygnąć i sprawdzić przyczynę błędu.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź:
- Brak napięcia wyjściowego: Sprawdź czystość i dokręcenie terminali akumulatora.
- Automatyczne wyłączanie: Sprawdź, czy akumulator nie jest rozładowany, czy falownik nie jest przegrzany (zapewnij wentylację) lub czy obciążenie nie przekracza mocy znamionowej.
- Buczenie: Może wynikać ze słabego stanu akumulatora, luźnych połączeń lub zbyt cienkich przewodów DC.
Bezpieczeństwo
Nie używaj falownika w pobliżu łatwopalnych oparów lub gazów. Nie podłączaj falownika do innych źródeł zasilania AC. Urządzenie generuje wysokie napięcie, dlatego należy trzymać je z dala od dzieci i nie otwierać obudowy. Wymagane jest stosowanie akumulatorów typu deep-cycle.
Dane techniczne
Falownik obsługuje moc ciągłą 2000W i moc chwilową 4000W. Sprawność wynosi >88%. Posiada zabezpieczenia przed przeciążeniem, zwarciem, przegrzaniem oraz niskim/wysokim napięciem akumulatora.
Praktyczna pomoc
Typowe problemy
Świeci czerwona dioda Fault
Wyłącz urządzenia AC, pozwól falownikowi ostygnąć, sprawdź wentylację oraz czy obciążenie nie jest zbyt duże.
Buczenie urządzenia
Sprawdź stan akumulatora, dokręć połączenia kablowe lub użyj grubszego przewodu DC, aby zminimalizować spadki napięcia.
Brak napięcia na wyjściu
Wyczyść terminale akumulatora i falownika, upewnij się, że połączenia są mocno dokręcone.
Przed użyciem
- Upewnij się, że napięcie akumulatora (12V lub 24V) jest zgodne z modelem falownika.
- Sprawdź, czy otwory wentylacyjne nie są zablokowane.
- Upewnij się, że wszystkie połączenia kablowe są czyste i dokręcone.
- Zainstaluj bezpiecznik na przewodzie dodatnim (+) blisko akumulatora.
- Sprawdź, czy całkowita moc urządzeń nie przekracza 2000W.
Parametry w praktyce
- Output Power
- Moc ciągła falownika (2000W), którą może dostarczać stale.
- Battery Low Alarm
- Napięcie (10.5V/20.5V), przy którym włącza się alarm ostrzegający o rozładowaniu akumulatora.
Ilustracje i schematy

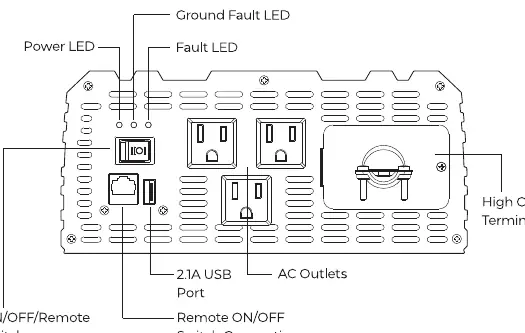

- Panel przedni: zawiera włącznik, gniazda AC, port USB i diody statusu.

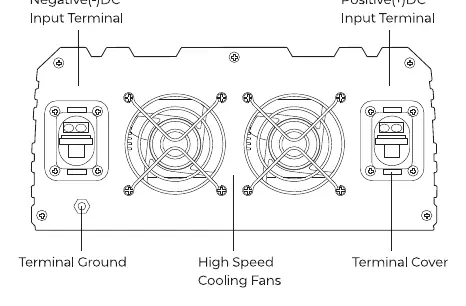

- Panel tylny: zawiera terminale DC (wejście zasilania) i wentylatory.
- Schemat baterii: pokazuje poprawne podłączenie falownika do akumulatora z bezpiecznikiem.
Zgodność modelu
- Wymaga akumulatorów typu deep-cycle (głębokiego rozładowania).
- Nie podłączać do innych źródeł zasilania AC.
- Nie używać z urządzeniami wymagającymi specyficznych ładowarek, które mogą zostać uszkodzone.
