Instrukcja obsługi inwertera iTechworld 2000W PRO i 3000W PRO

Szybki przewodnik po instalacji i obsłudze inwertera iTechworld PRO. Dowiedz się, jak podłączyć akumulator, skonfigurować ATS, zrozumieć kody błędów i bezpiecznie korzystać z urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Inwerter iTechworld PRO służy do konwersji zasilania 12V z akumulatora na 240V AC. Posiada wbudowany przełącznik ATS (automatyczne przełączanie na zasilanie sieciowe) oraz ochronę RCD. str. 3, 8

Najważniejsze czynności

  • Podłączenie akumulatora str. 11, 12
  • Montaż inwertera str. 14, 15

Pierwsze uruchomienie

  • Sprawdź napięcie akumulatora, podłącz kable z bezpiecznikiem, uziem obudowę, włącz inwerter. str. 11, 18

Problemy i rozwiązania

Dioda Fault miga

Sprawdź tabelę kodów błędów (np. 1 mignięcie = błąd napięcia, 4 mignięcia = przeciążenie).

str. 7

Konserwacja i reset

  • W przypadku błędów, odizoluj inwerter na 60 sekund przed ponownym uruchomieniem. str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Max Continuous Output 2000W / 3000W Moc znamionowa str. 21
Input Voltage 10.5V - 15.5V Zakres napięcia wejściowego str. 21

Gdzie szukać w PDF

  • Spis treści str. 2
  • Instalacja str. 8, 11
  • Specyfikacje str. 21
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Inwertery iTechworld serii PRO (2000W i 3000W) służą do konwersji zasilania 12V z akumulatora na bezpieczne zasilanie 240V AC. Urządzenia są wyposażone w automatyczny przełącznik zasilania (ATS) oraz ochronę RCD, co pozwala na korzystanie z urządzeń domowych w kamperach, przyczepach kempingowych lub pojazdach 4WD.

Opis urządzenia

Urządzenie posiada wejścia DC (akumulator), wyjścia AC 240V, porty dla opcjonalnego pilota zdalnego sterowania oraz wskaźniki LED informujące o stanie pracy i ewentualnych błędach. Wersje 2000W i 3000W różnią się typami gniazd wyjściowych oraz wymaganymi bezpiecznikami.

Panel zdalnego sterowania
Panel zdalnego sterowania

Instalacja

Uwaga: Zaleca się, aby instalację przeprowadził wykwalifikowany elektryk.

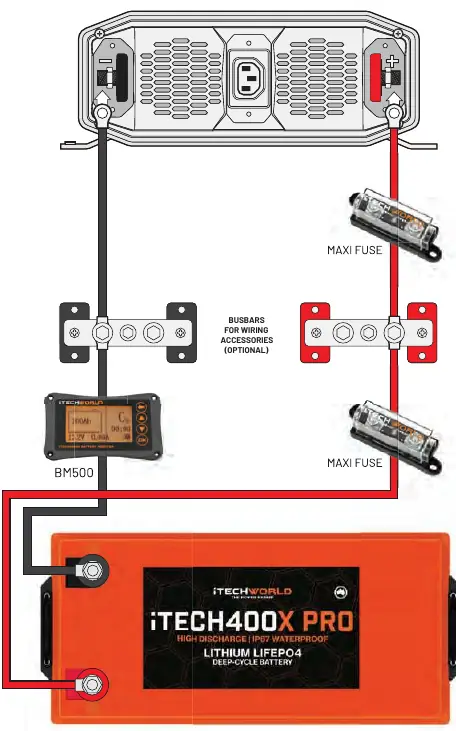

Schemat podstawowego podłączenia
Schemat podstawowego podłączenia
Wymagania dotyczące wentylacji
Wymagania dotyczące wentylacji
Dodatkowe zdjęcie montażowe ze strony 19
Dodatkowe zdjęcie montażowe ze strony 19
  • Uziemienie: Obowiązkowe uziemienie obudowy za pomocą kabla miedzianego o przekroju co najmniej 4mm2 do ramy pojazdu lub ujemnego bieguna akumulatora.
  • Podłączenie akumulatora: Upewnij się, że używasz odpowiednich przekrojów kabli i bezpieczników zgodnie z tabelą w instrukcji. Zawsze podłączaj najpierw biegun dodatni, a następnie ujemny.
  • Wentylacja: Zapewnij co najmniej 100mm wolnej przestrzeni wokół inwertera, aby zapobiec przegrzaniu.
  • Orientacja: Montuj poziomo na płaskiej powierzchni, podstawą do dołu. Unikaj montażu do góry nogami.

Obsługa

Po podłączeniu zasilania, inwerter jest gotowy do pracy. Przed włączeniem upewnij się, że całkowita moc podłączonych urządzeń nie przekracza mocy znamionowej inwertera. W przypadku korzystania z opcjonalnego pilota, inwerter musi być włączony głównym przełącznikiem.

Rozwiązywanie problemów

Wskaźniki LED na obudowie informują o stanie pracy. Jeśli wystąpi błąd, dioda Fault będzie migać:

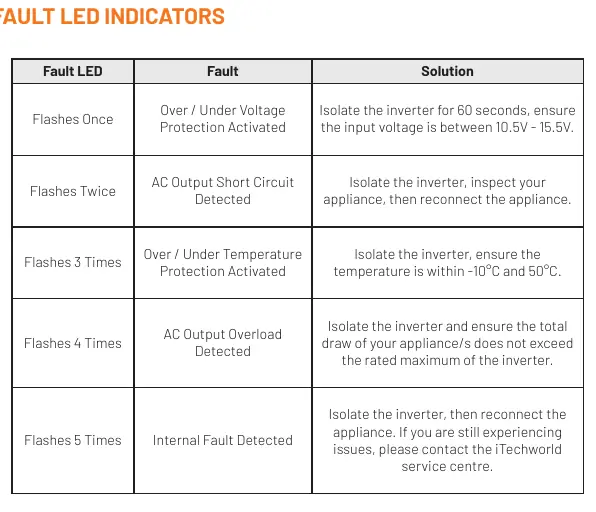

Tabela kodów błędów LED
Tabela kodów błędów LED
  • 1 mignięcie: Błąd napięcia (sprawdź czy wejście wynosi 10.5V - 15.5V).
  • 2 mignięcia: Zwarcie na wyjściu AC.
  • 3 mignięcia: Przegrzanie (zakres pracy -10°C do 50°C).
  • 4 mignięcia: Przeciążenie wyjścia AC.
  • 5 mignięć: Błąd wewnętrzny (skontaktuj się z serwisem).

Dane techniczne

Urządzenia obsługują akumulatory 12V (SLD, AGM, GEL, LiFeP04). Zakres napięcia wejściowego wynosi 10.5V - 15.5V. Sprawność wynosi 90%, a przebieg napięcia wyjściowego to czysta sinusoida.

Informacje o producencie

iTechworld

Profil marki

Praktyczna pomoc

Typowe problemy

Dioda Fault miga raz

Błąd napięcia. Upewnij się, że napięcie wejściowe mieści się w zakresie 10.5V - 15.5V.

Dioda Fault miga dwa razy

Zwarcie na wyjściu AC. Sprawdź podłączone urządzenia i podłącz ponownie.

Dioda Fault miga 3 razy

Przegrzanie. Upewnij się, że temperatura otoczenia wynosi od -10°C do 50°C.

Dioda Fault miga 4 razy

Przeciążenie. Upewnij się, że suma mocy urządzeń nie przekracza mocy znamionowej inwertera.

Przed użyciem

  • Zweryfikuj, czy akumulator ma 12V i odpowiednią chemię (SLD, AGM, GEL, LiFeP04).
  • Upewnij się, że używasz kabli o odpowiednim przekroju (zależnie od modelu i długości).
  • Zainstaluj odpowiedni bezpiecznik na kablu dodatnim blisko akumulatora.
  • Zapewnij min. 100mm przestrzeni wentylacyjnej.
  • Uziem obudowę inwertera.

Parametry w praktyce

Max Continuous Output
Maksymalna moc ciągła urządzenia (2000W lub 3000W w zależności od modelu).
Input Voltage Range
Dopuszczalny zakres napięcia wejściowego DC (10.5V - 15.5V).

Ilustracje i schematy

  • Schemat podstawowy pokazuje połączenie inwertera z akumulatorem przez bezpiecznik MAXI.
  • Schemat instalacji pilota pokazuje wymiary otworu montażowego (86mm x 86mm).

Zgodność modelu

  • Kompatybilny z akumulatorami 12V: SLD, AGM, GEL, LiFeP04.
  • Nie używać z systemami podtrzymywania życia.
