Instrukcja obsługi panelu zasilania iTechworld 12V Mini Power Box
Szybki przewodnik po instalacji i obsłudze panelu zasilania iTechworld 12V Mini Power Box. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, wymienić bezpiecznik oraz bezpiecznie korzystać z portów USB i gniazd 12V.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
iTechworld 12V Mini Power Box to wstępnie okablowane rozwiązanie typu DIY, zaprojektowane do zasilania akcesoriów 12V w pojazdach typu 4WD, przyczepach kempingowych lub kamperach. Urządzenie pełni funkcję centralnego panelu sterowania z wieloma portami wyjściowymi.
Opis urządzenia i funkcje
Panel wyposażony jest w:
- 3 gniazda zapalniczki (CIG sockets)
- 4 porty USB (5V 2.1A)
- 1 port USB Type-C (5V 18W)
- 1 port QC 3.0 (5V 17W)
- Wbudowany woltomierz z kolorowym wyświetlaczem
- Wbudowane oświetlenie LED
- Złącza Quick Connect (50A) do wejścia/wyjścia zasilania
Instalacja i montaż
Zaleca się, aby instalacja została wykonana przez wykwalifikowanego elektryka samochodowego. Przed przystąpieniem do prac należy odłączyć wszelkie źródła zasilania (np. akumulator).
- Wybierz płaską powierzchnię montażową, która zapewnia łatwy dostęp do urządzenia.

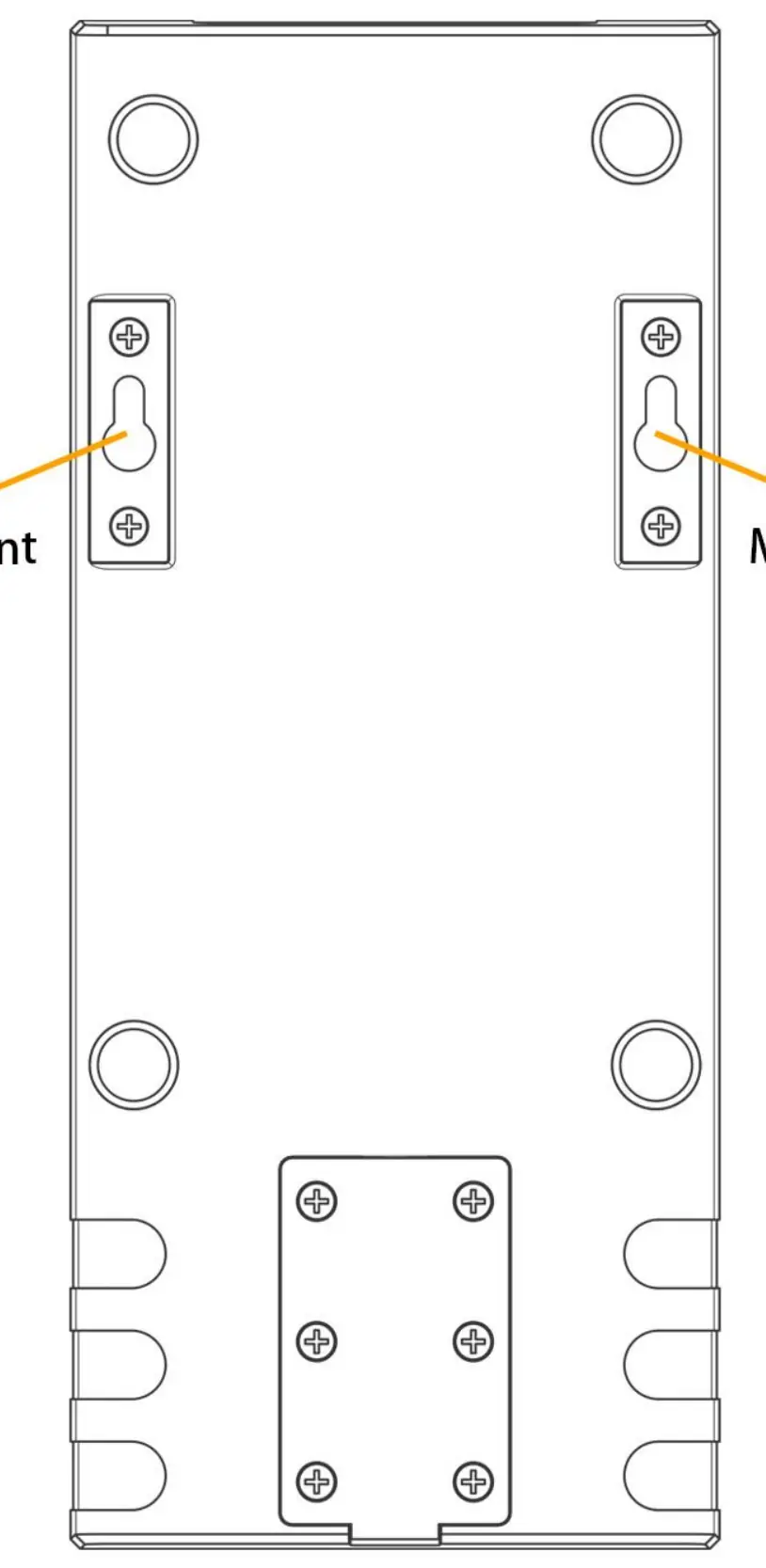

- Użyj dwóch śrub M4, aby przymocować panel do powierzchni. Wkręcaj śruby ręcznie, uważając, aby ich nie przekręcić.
- Podłącz zasilanie 12V za pomocą wtyczki Quick Connect. Może to być stałe połączenie z akumulatorem lub przedłużacz z przenośnego zasilacza.
- Po podłączeniu wskaźniki przełączników powinny się zaświecić, sygnalizując gotowość do pracy.
Bezpieczeństwo
- Trzymaj urządzenie z dala od dzieci i zwierząt.
- Nie wystawiaj panelu na działanie wilgoci i deszczu.
- Zapewnij odpowiednią wentylację wokół urządzenia, aby uniknąć gromadzenia się ciepła.
- Nie wkładaj żadnych przedmiotów ani narzędzi do gniazd i portów.
- Upewnij się, że wszystkie przewody są odpowiednio zabezpieczone i osłonięte.
Wymiana bezpiecznika
Jeśli urządzenie przestanie działać, sprawdź okablowanie i bezpiecznik:
- Odłącz urządzenie od zasilania.
- Zdemontuj panel z powierzchni montażowej.
- Odkręć śruby obudowy, aby ją otworzyć.
- Wyjmij przepalony bezpiecznik i wymień go na nowy o wartości 30A.
Informacje o producencie
iTechworld
Praktyczna pomoc
Typowe problemy
Brak zasilania w panelu
Sprawdź okablowanie, upewnij się, że przełącznik 12V jest włączony, przetestuj zasilanie multimetrem lub skontaktuj się z elektrykiem.
Przepalony bezpiecznik
Odłącz urządzenie od zasilania, odkręć obudowę i wymień bezpiecznik na nowy 30A.
Przed użyciem
- Upewnij się, że miejsce montażu jest płaskie i łatwo dostępne.
- Przygotuj wkrętak do montażu (użyj śrub M4).
- Sprawdź, czy źródło zasilania 12V jest zabezpieczone bezpiecznikiem.
- Upewnij się, że wszystkie przewody są osłonięte.
Parametry w praktyce
- Maksymalne natężenie
- 50A (całkowite obciążenie).
- Temperatura pracy
- Od -5°C do 45°C.
Ilustracje i schematy

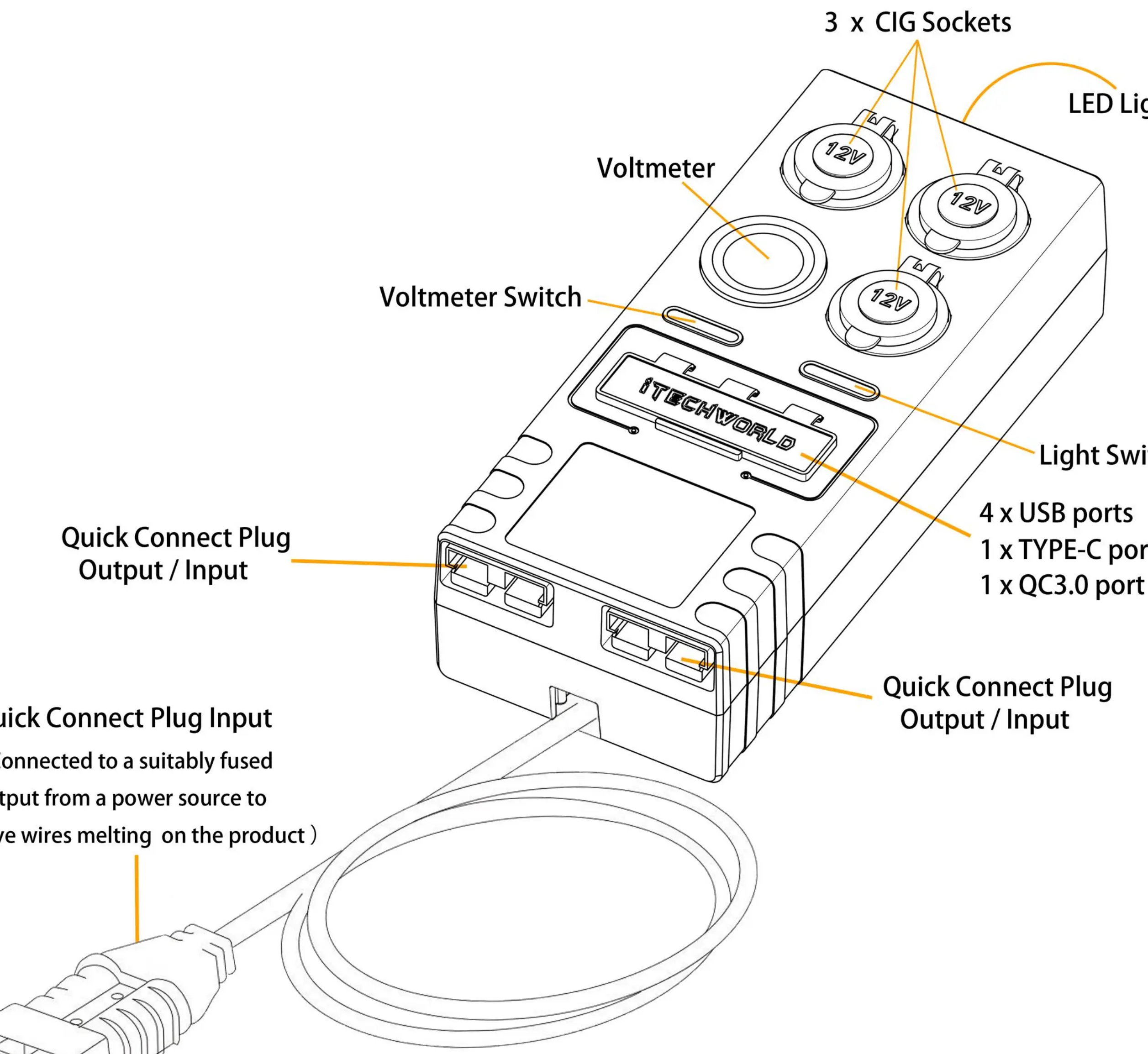

- Panel posiada 3 gniazda zapalniczki, 4 porty USB, 1 port Type-C i 1 port QC3.0.
- Złącza Quick Connect służą zarówno jako wejście zasilania, jak i wyjście.
Zgodność modelu
- Zalecana instalacja przez wykwalifikowanego elektryka samochodowego.
- Urządzenie przeznaczone do systemów 12V.
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
