Instrukcja obsługi regulatora ładowania solarnego iTechworld 12/24V 40A MPPT

Najważniejsze informacje z instrukcji

Regulator ładowania solarnego iTechworld 40A MPPT służy do optymalizacji ładowania akumulatorów z paneli słonecznych. Urządzenie automatycznie wykrywa napięcie systemu (12V lub 24V) i wykorzystuje technologię MPPT do maksymalizacji wydajności ładowania. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa i poprawną kolejnością podłączania komponentów.

Bezpieczeństwo

• Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
• Wszelkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego technika zgodnie z przepisami elektrycznymi.
• Nie demontować ani nie modyfikować urządzenia.
• Nie używać w środowisku z łatwopalnymi oparami lub gazami.
• Wymagane jest stosowanie zewnętrznych bezpieczników/rozłączników dla ochrony instalacji.
• W przypadku akumulatorów litowych upewnij się, że posiadają wbudowany system BMS z ochroną przed zbyt niskim/wysokim napięciem.

Opis urządzenia

Regulator wyposażony jest w wyświetlacz LCD, który prezentuje dane operacyjne w czasie rzeczywistym. Na obudowie znajdują się terminale do podłączenia paneli słonecznych, akumulatora oraz obciążenia (Load), a także przyciski A i B służące do nawigacji po menu i zmiany parametrów.

Instalacja i podłączenie

Montaż powinien odbywać się w suchym miejscu, w pozycji pionowej, z zachowaniem co najmniej 15 cm wolnej przestrzeni nad i pod urządzeniem oraz 5 cm po bokach dla zapewnienia wentylacji. Podczas okablowania należy używać elastycznych przewodów miedzianych o obciążalności co najmniej 50A.

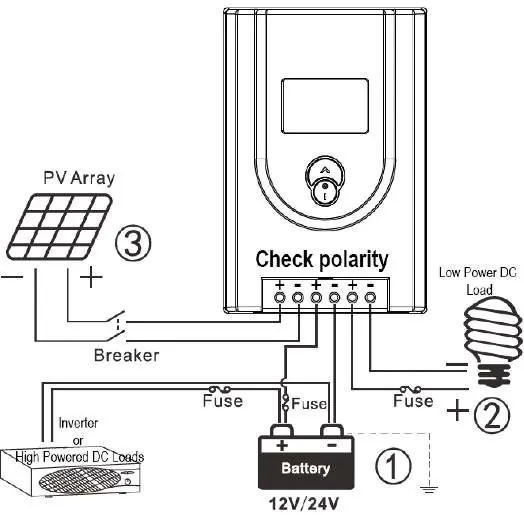

Kolejność podłączania:

1. Podłącz akumulator (pozwala to sterownikowi rozpoznać napięcie systemu).
2. Podłącz obciążenie (jeśli używane).
3. Podłącz panele słoneczne.

Podczas odłączania należy zachować odwrotną kolejność (3, 2, 1). Należy zainstalować bezpiecznik akumulatora jak najbliżej bieguna akumulatora (w odległości do 15 cm).

Obsługa i menu

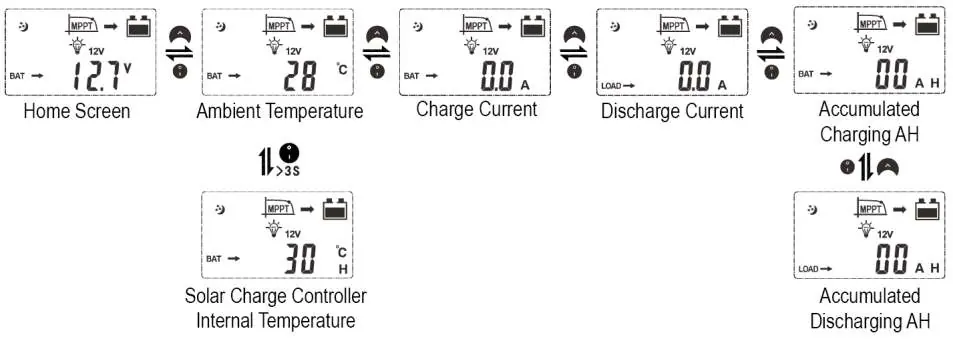

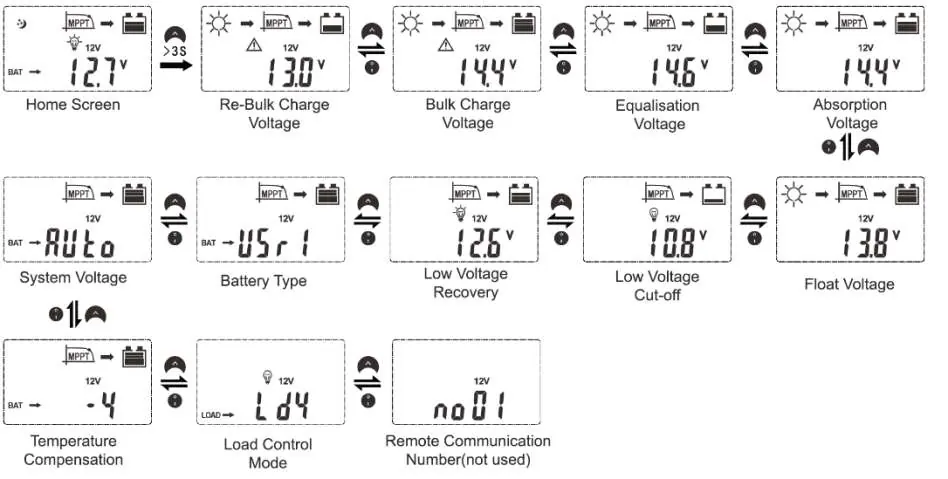

Po uruchomieniu wyświetlacz pokazuje ekran główny. Krótkie naciśnięcie przycisku A lub B pozwala przełączać się między parametrami (temperatura, prąd ładowania, prąd rozładowania, zgromadzone Ah). Aby wejść do menu ustawień, należy przytrzymać przycisk A przez ponad 3 sekundy.

Konfiguracja baterii

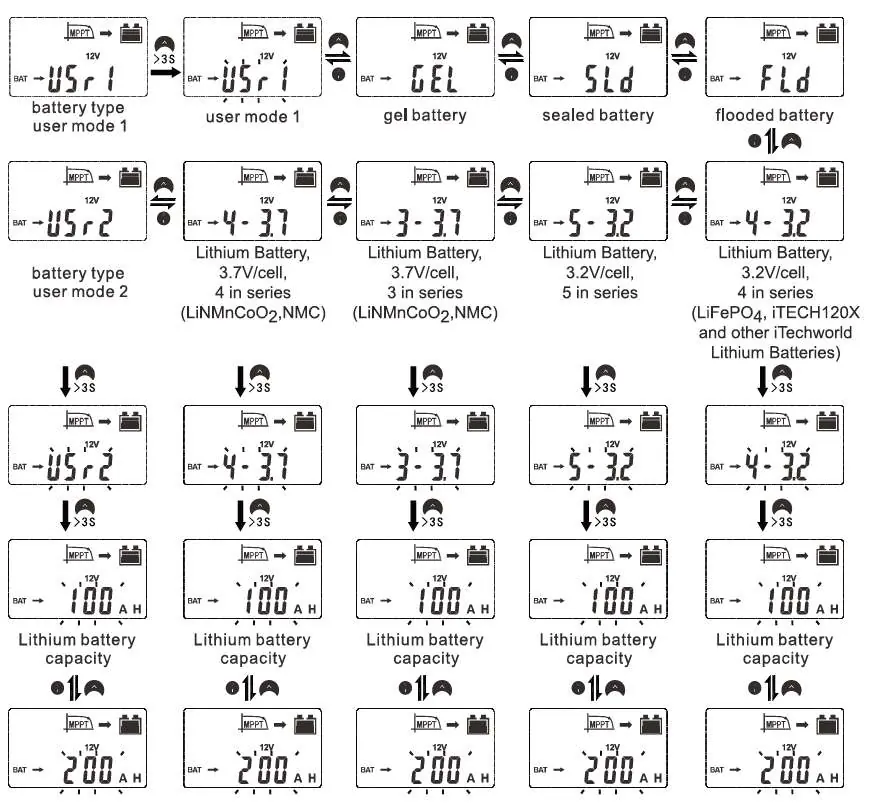

Regulator obsługuje różne typy akumulatorów (żelowe, kwasowo-ołowiowe, LiFePO4, Li-po/NMC). Aby zmienić profil ładowania, należy wejść w menu ustawień, przejść do opcji typu baterii i wybrać odpowiedni profil. W przypadku akumulatorów litowych iTechworld (np. iTECH120X) należy bezwzględnie wybrać profil 4-3.2.

Sterowanie obciążeniem

Regulator oferuje kilka trybów sterowania obciążeniem (LD1-LD4), które można zmieniać w ustawieniach:

• LD1: Ręczne sterowanie (włączanie/wyłączanie przyciskiem B).
• LD2: Tryb światła (automatyczne włączanie w nocy, wyłączanie w dzień).
• LD3: Tryb podwójnego czasu (włączanie na określony czas w nocy i w dzień).
• LD4: Odwrócony tryb światła.

Rozwiązywanie problemów

W przypadku wystąpienia błędów na wyświetlaczu pojawią się kody (np. E1, E2, E3, E5, E6). Przykładowo, błąd E5 oznacza przegrzanie – należy sprawdzić wentylację radiatora. Błąd E1 wskazuje na zbyt niskie napięcie akumulatora (rozładowanie). W razie problemów z ładowaniem należy sprawdzić połączenia i bezpieczniki.

Dane techniczne

• Napięcie systemu: 12/24VDC (auto).
• Maksymalne napięcie wejściowe paneli: 100VDC.
• Maksymalna moc paneli: 520W (12V) / 1040W (24V).
• Prąd ładowania: 40A.
• Zakres temperatury pracy: -20°C do +55°C.

Konserwacja i gwarancja

Urządzenie wymaga minimalnej konserwacji. Należy okresowo czyścić obudowę suchą szmatką oraz sprawdzać i dokręcać zaciski przewodów. Gwarancja obejmuje wady materiałowe i produkcyjne przez 12 miesięcy od daty zakupu.
