Instrukcja obsługi kontrolera ładowania solarnego Falcon MPPT FN-MPPT1050-BT

Najważniejsze informacje z instrukcji

Kontroler Falcon MPPT FN-MPPT1050-BT to zaawansowane urządzenie do zarządzania energią z paneli słonecznych. Kluczowe jest przestrzeganie kolejności podłączania urządzeń: najpierw obciążenie, następnie bateria, a na końcu panel słoneczny. Urządzenie posiada wbudowany moduł Bluetooth do konfiguracji parametrów ładowania za pomocą aplikacji mobilnej.

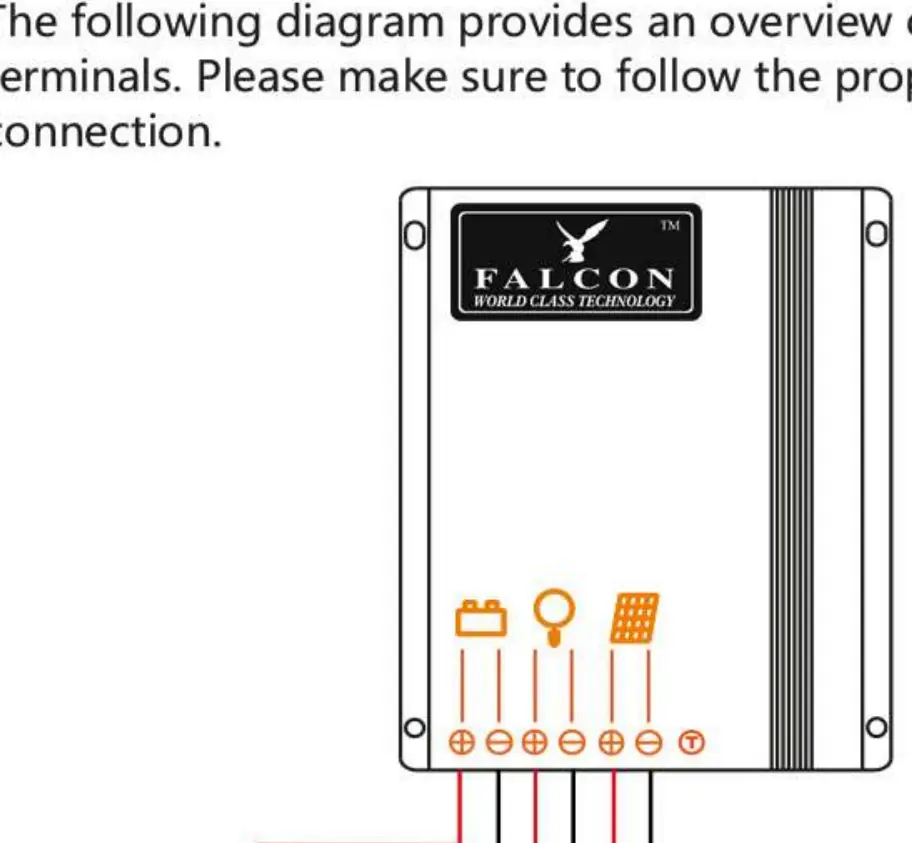

Instalacja i podłączenie

Aby zapewnić poprawne działanie systemu, należy postępować zgodnie z poniższą procedurą:

• Podłącz obciążenie do odpowiednich zacisków (czerwony dodatni, czarny ujemny) i zabezpiecz taśmą.
• Podłącz baterię do kontrolera.
• Podłącz panel słoneczny do odpowiednich zacisków.
• Zalecany przekrój przewodów to 2.5mm².
• Upewnij się, że połączenia są możliwie najkrótsze.

Obsługa przez aplikację Bluetooth

Kontroler współpracuje z aplikacją mobilną (wyszukaj "solarlife" w sklepie z aplikacjami). Aplikacja umożliwia:

• Podgląd parametrów pracy w czasie rzeczywistym.
• Konfigurację napięć ładowania dla różnych typów akumulatorów (Liquid, GEL, AGM, Lithium).
• Ustawianie progów ochrony przed niskim napięciem (LVD) i napięcia przywrócenia połączenia (LVR).
• Dostosowanie parametrów ochrony przed przeładowaniem.

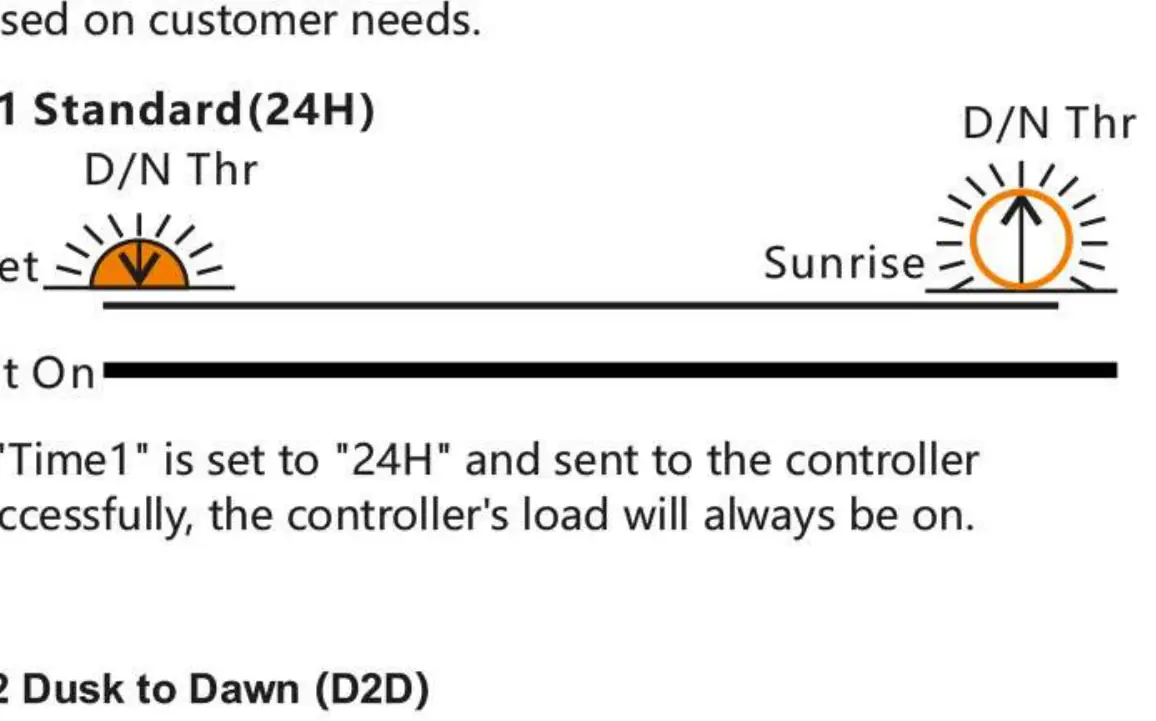

Tryby pracy obciążenia

Kontroler oferuje zaawansowane funkcje sterowania czasem pracy obciążenia:

• Standard (24H): Obciążenie jest włączone stale.
• Dusk to Dawn (D2D): Obciążenie włącza się po zmierzchu i wyłącza o świcie.
• Five-stage Night Mode: Możliwość ustawienia 5 różnych przedziałów czasowych i poziomów przyciemnienia w nocy.
• TOT mode: Ustawienie czasu pracy obciążenia przed świtem.

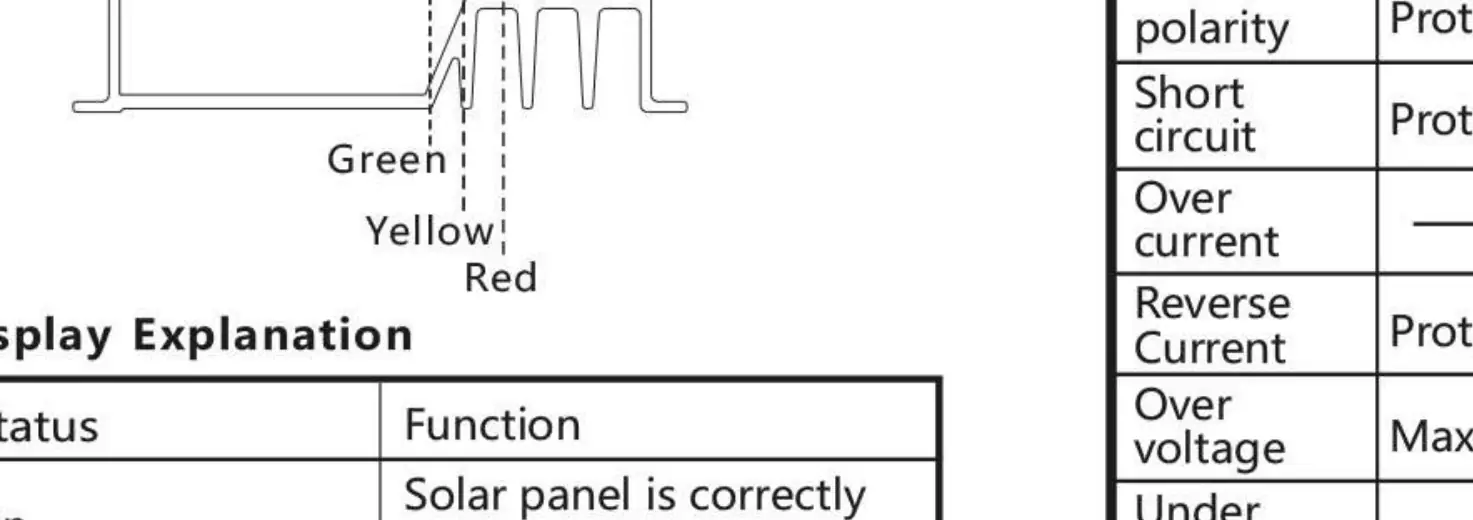

Wskaźniki LED i diagnostyka

Stan pracy urządzenia sygnalizowany jest za pomocą diod LED:

• Zielona dioda: Informuje o stanie połączenia panelu i trybie ładowania (MPPT, Boost, Float).
• Żółta dioda: Informuje o stanie baterii (normalna praca, ochrona przed przeładowaniem, niskie napięcie).
• Czerwona dioda: Sygnalizuje błędy (przegrzanie, zwarcie, przeciążenie).

W przypadku wystąpienia błędu, należy sprawdzić przyczynę (np. zbyt niskie napięcie baterii, zwarcie) i usunąć usterkę przed ponownym uruchomieniem.

Dane techniczne

Urządzenie przeznaczone jest do systemów 12V. Maksymalny prąd ładowania wynosi 10A, a maksymalna moc wejściowa 150W. Kontroler posiada stopień ochrony IP67, co oznacza pełną odporność na pył i ochronę przed skutkami zanurzenia w wodzie.
