Instrukcja obsługi regulatora ładowania solarnego ECO-WORTHY 12V/24V 30A

Szybki przewodnik po instrukcji obsługi regulatora ładowania solarnego ECO-WORTHY 12V/24V 30A (model ECOS 30-U). Dowiedz się, jak poprawnie zainstalować urządzenie, skonfigurować parametry ładowania dla różnych typów akumulatorów...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel przedni regulatora ładowania Strona 1 Schemat podłączenia przewodów Strona 5 Tabela kodów błędów Strona 13

Najważniejsze informacje z instrukcji

Regulator ładowania solarnego ECO-WORTHY 12V/24V 30A jest przeznaczony do zarządzania energią w systemach fotowoltaicznych. Kluczowa zasada bezpieczeństwa: zawsze podłączaj najpierw akumulator do regulatora, a dopiero potem panele słoneczne. Instalacja powinna być wykonana przez wykwalifikowanego elektryka w suchym i dobrze wentylowanym miejscu.

Opis urządzenia

Urządzenie posiada wyświetlacz LCD, trzy przyciski sterujące (ustawienia, góra, dół) oraz porty wejściowe/wyjściowe dla paneli (PV), akumulatora (BAT) i obciążenia (LOAD). Posiada również port RS485.

Panel przedni regulatora ładowania
Panel przedni regulatora ładowania

Instalacja i podłączenie

1. Wywierć 4 otwory o średnicy 6 mm i zamontuj regulator za pomocą śrub M4.

Schemat podłączenia przewodów
Schemat podłączenia przewodów

2. Podłącz przewody zgodnie z oznaczeniami na obudowie:

  • PV+/PV-: Wejście z paneli słonecznych.
  • BAT+/BAT-: Podłączenie do akumulatora.
  • LOAD+/LOAD-: Wyjście dla urządzeń DC.

3. Po podłączeniu akumulatora regulator uruchomi się automatycznie.

Ustawienia i konfiguracja

Aby wejść w tryb ustawień, przytrzymaj przycisk przez 3 sekundy. Krótkie naciśnięcie przycisku pozwala przełączać strony ustawień. Migające wartości można zmieniać przyciskami góra/dół. Aby zapisać zmiany, ponownie przytrzymaj przycisk ustawień.

Regulator obsługuje różne typy akumulatorów: FLD (domyślny), GEL, SLD, LiFePO4 oraz CUS (użytkownika). Wartości napięć dla systemu 24V należy podwoić w stosunku do wartości dla 12V.

Tryby pracy wyjścia

Regulator oferuje różne tryby sterowania obciążeniem (LOAD):

  • Tryb 0: Sterowanie światłem (włączenie po zmroku, wyłączenie po świcie).
  • Tryby 1-15: Sterowanie światłem i czasem (włączenie po zmroku na określoną liczbę godzin).
  • Tryby 16-17: Sterowanie ręczne (zawsze włączone lub zawsze wyłączone).

Rozwiązywanie problemów

W przypadku wystąpienia błędu na wyświetlaczu pojawi się kod:

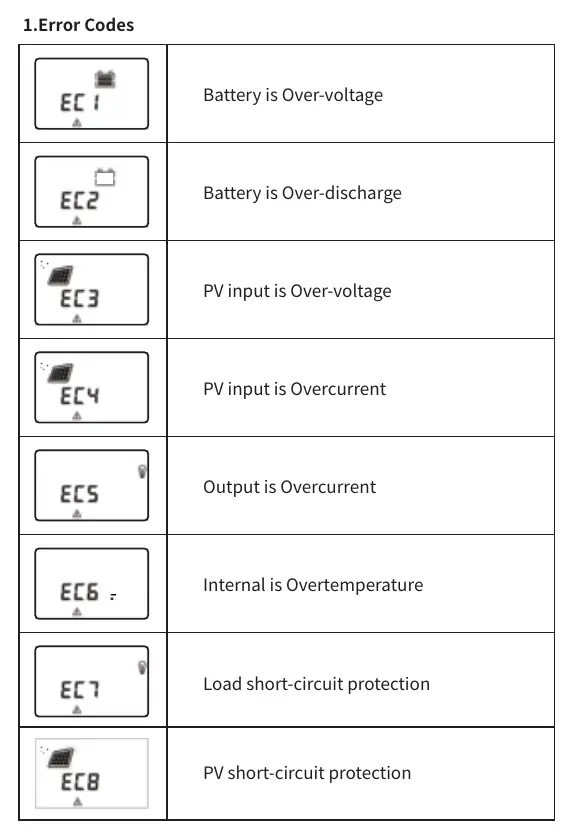

Tabela kodów błędów
Tabela kodów błędów
  • EC1: Zbyt wysokie napięcie akumulatora.
  • EC2: Zbyt głębokie rozładowanie akumulatora.
  • EC3: Zbyt wysokie napięcie wejściowe PV.
  • EC4: Przeciążenie prądowe PV.
  • EC5: Przeciążenie prądowe wyjścia.
  • EC6: Przegrzanie wewnętrzne.
  • EC7: Zwarcie na wyjściu obciążenia.
  • EC8: Zwarcie na wejściu PV.

Dane techniczne

  • Model: ECOS 30-U
  • Maks. prąd ładowania: 30A
  • Napięcie systemu: 12V/24V (automatyczne rozpoznawanie)
  • Maks. napięcie PV: 25V (dla 12V) / 50V (dla 24V)
  • Porty USB: 5V/2A x 2
  • Temperatura pracy: -20°C do +60°C
  • Stopień ochrony: IP32

Praktyczna pomoc

Typowe problemy

Ekran i wskaźnik LED nie włączają się

Sprawdź napięcie akumulatora multimetrem (powinno wynosić 10-60V). Sprawdź bezpieczniki, wyłączniki i okablowanie.

Regulator nie ładuje akumulatora

Sprawdź okablowanie i bezpieczniki. Upewnij się, że napięcie wejściowe z paneli (PV) jest wyższe niż napięcie akumulatora.

Błąd EC1 (Over-voltage)

Napięcie akumulatora jest zbyt wysokie. Sprawdź parametry ładowania i stan akumulatora.

Błąd EC7 (Load short-circuit)

Wystąpiło zwarcie na wyjściu obciążenia. Odłącz urządzenie od portu LOAD i sprawdź przewody.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
  • Nie noś biżuterii podczas instalacji.
  • Najpierw podłącz akumulator do regulatora, a dopiero potem panele słoneczne.
  • Upewnij się, że urządzenie jest zainstalowane w suchym i dobrze wentylowanym miejscu.
  • Sprawdź, czy napięcie paneli nie przekracza dopuszczalnych limitów (25V dla 12V, 50V dla 24V).

Parametry w praktyce

System Voltage
Automatyczne rozpoznawanie napięcia akumulatora 12V lub 24V.
Max. PV Input Voltage
Maksymalne napięcie wejściowe z paneli słonecznych. Przekroczenie może uszkodzić regulator.
Protection Level IP32
Ochrona przed ciałami obcymi o średnicy powyżej 2.5mm oraz przed kroplami wody padającymi pod kątem do 15 stopni.

Ilustracje i schematy

  • Sekwencja podłączenia: 1. Akumulator, 2. Panele słoneczne, 3. Obciążenie (DC Load).
  • Wskaźniki na wyświetlaczu: Ikona słońca (PV), ikona akumulatora (Battery), ikona żarówki (DC Load).

Zgodność modelu

  • Obsługiwane typy akumulatorów: FLD (domyślny), GEL, SLD, LiFePO4, CUS (użytkownika).
  • Wartości napięć dla systemu 24V muszą być podwojone w stosunku do wartości dla 12V.
