Instrukcja obsługi kontrolera ładowania słonecznego MPPT Falcon 12/24V

Najważniejsze informacje z instrukcji

Kontroler ładowania słonecznego Falcon MPPT 12/24V to zaawansowane urządzenie wykorzystujące technologię śledzenia punktu mocy maksymalnej (MPPT) w celu optymalizacji ładowania akumulatorów. Kluczowa zasada bezpieczeństwa: Zawsze podłączaj najpierw akumulator, a dopiero potem panele słoneczne. Przed instalacją upewnij się, że napięcie systemu (12V lub 24V) jest zgodne z posiadanym akumulatorem.

Instalacja i montaż

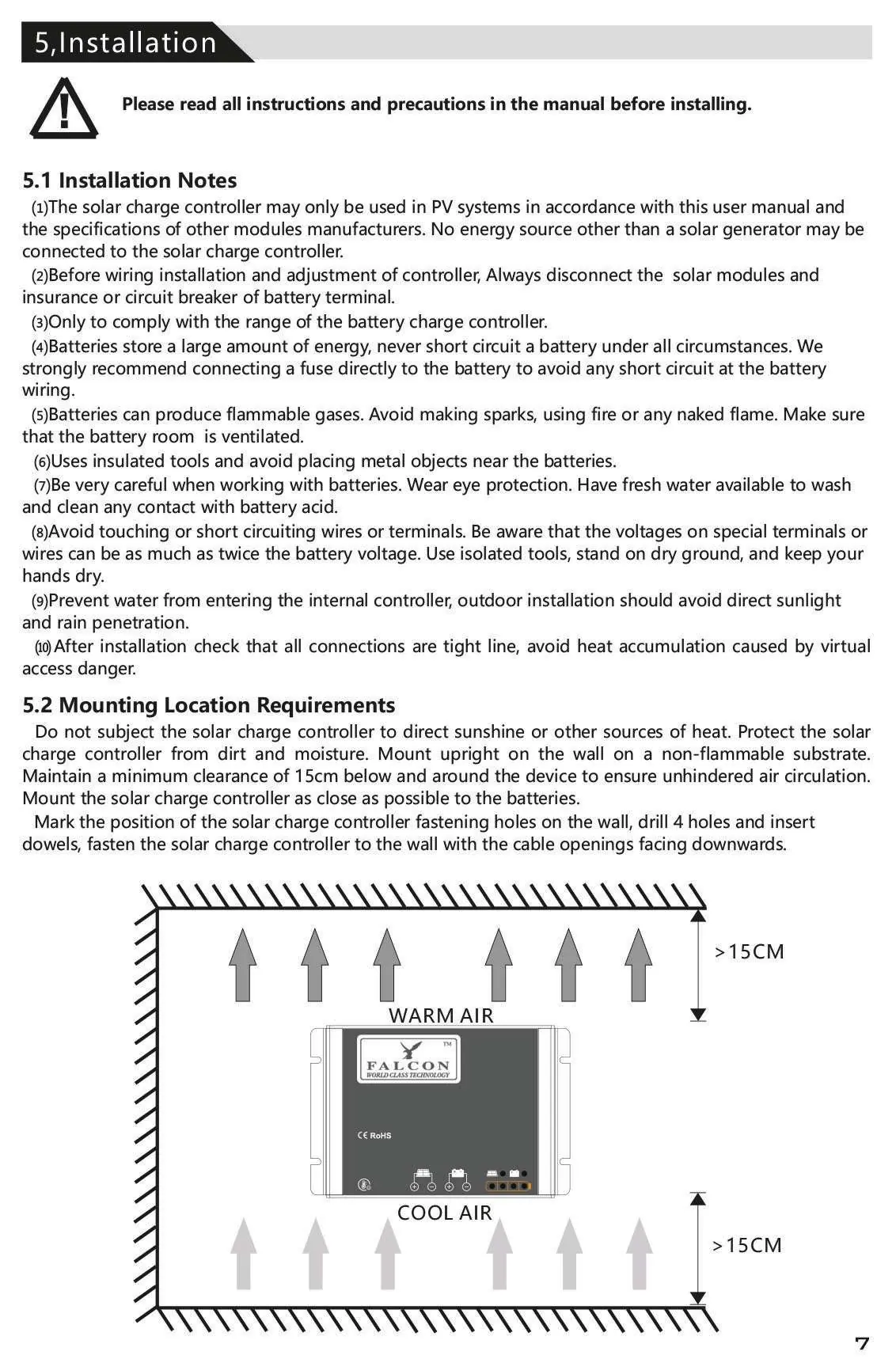

Urządzenie powinno być montowane w dobrze wentylowanym miejscu, z dala od źródeł ciepła, wilgoci i bezpośredniego nasłonecznienia. Należy zachować minimalny odstęp 15 cm wokół urządzenia, aby zapewnić swobodny przepływ powietrza. Kontroler należy montować pionowo na niepalnym podłożu, z otworami kablowymi skierowanymi w dół.

Podłączenie urządzenia

Podłączenie musi odbywać się w ściśle określonej kolejności:

1. Podłączenie akumulatora: Podłącz akumulator do środkowej pary zacisków (oznaczonych symbolem baterii). Upewnij się, że polaryzacja jest prawidłowa.
2. Podłączenie paneli słonecznych: Po podłączeniu akumulatora, podłącz panele słoneczne do lewej pary zacisków (oznaczonych symbolem panelu).
3. Zabezpieczenia: Zaleca się stosowanie bezpieczników na przewodach akumulatora, aby uniknąć zwarć.

W przypadku systemów z wspólnym minusem (np. kampery), upewnij się, że wszystkie ujemne bieguny są połączone zgodnie z zaleceniami dla systemów typu common-negative.

Obsługa i Bluetooth

Kontroler posiada wbudowany moduł Bluetooth, który umożliwia zdalną konfigurację i monitorowanie parametrów za pomocą aplikacji mobilnej (Android/iOS). Zasięg komunikacji wynosi do 10 metrów. Aplikacja pozwala na wybór typu akumulatora (Liquid, Gel, AGM, Lithium) oraz dostosowanie napięć ładowania.

Wskaźniki LED i rozwiązywanie problemów

Stan pracy urządzenia sygnalizowany jest za pomocą diod LED:

• Solar LED (czerwona): Stałe światło oznacza poprawne podłączenie, szybkie miganie oznacza ładowanie MPPT, wolne miganie oznacza ładowanie podtrzymujące (float).
• Battery LED (niebieska): Stałe światło oznacza prawidłowy stan akumulatora.
• Battery Capacity LED: Wskazuje poziom naładowania akumulatora (od <20% do >90%).

W przypadku problemów, takich jak brak ładowania w dzień, sprawdź połączenia paneli PV. Jeśli występuje błąd komunikacji Bluetooth, odłącz akumulator na około minutę i podłącz ponownie.

Konserwacja

Zaleca się przeprowadzanie przeglądu urządzenia co najmniej dwa razy w roku:

• Oczyść radiator z kurzu i zanieczyszczeń.
• Sprawdź stan izolacji przewodów.
• Dokręć wszystkie zaciski połączeniowe.
• Upewnij się, że wszystkie elementy systemu są prawidłowo uziemione.
