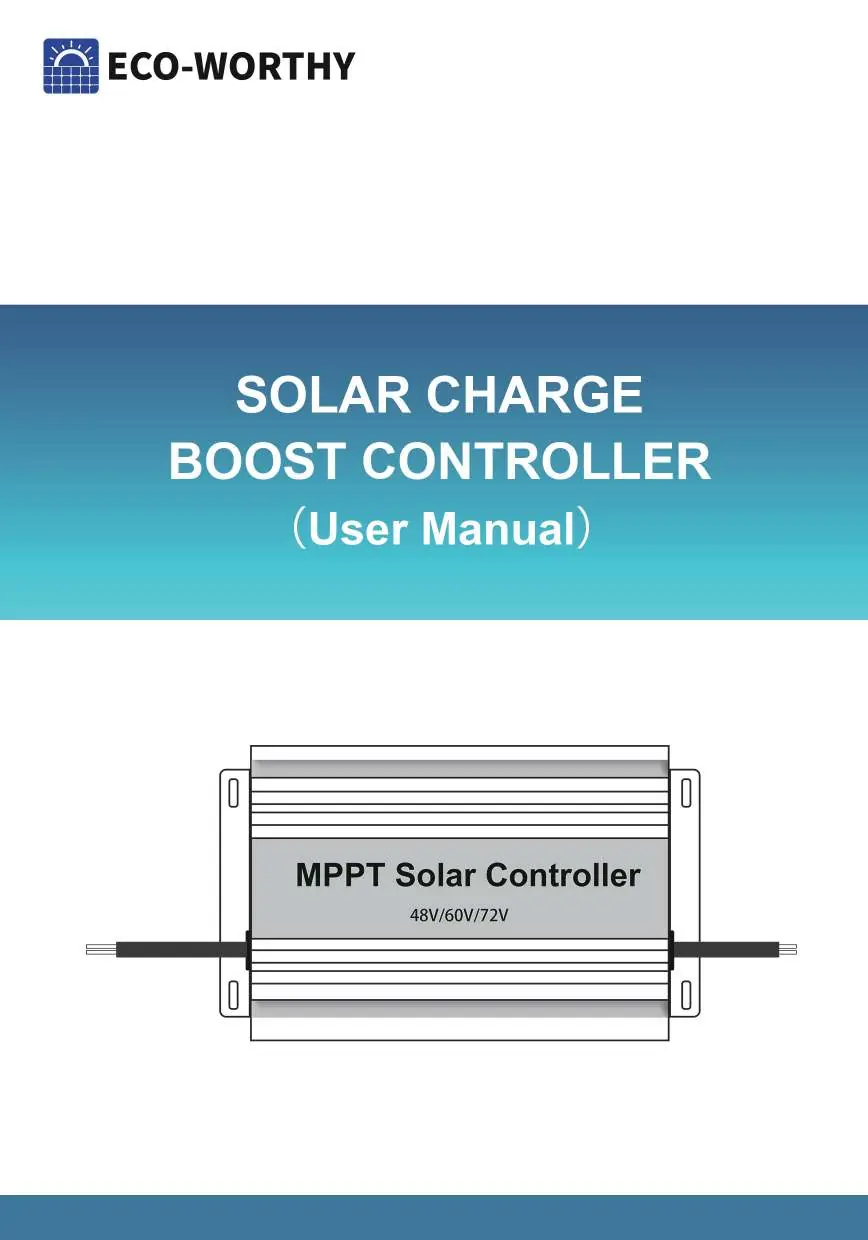

Instrukcja obsługi kontrolera ładowania solarnego Eco Worthy 12A Boost MPPT

Najważniejsze informacje

Kontroler ładowania solarnego Eco Worthy 12A Boost MPPT służy do zwiększania napięcia ładowania z paneli słonecznych. Jest przeznaczony do systemów off-grid oraz wózków golfowych. Kluczowa zasada instalacji: zawsze podłączaj najpierw panel słoneczny, a dopiero potem akumulator. W przypadku akumulatorów kwasowo-ołowiowych, żelowych i zalewowych, wystarczy ustawić odpowiedni bieg napięcia (voltage gear) i nie należy używać przycisku SET.

Opis urządzenia i funkcje

Urządzenie wykorzystuje zaawansowany mikrokontroler (MCU) do stabilizacji systemu. Główne cechy to:

• Wizualizacja napięcia i prądu ładowania.
• Możliwość przełączania napięcia wyjściowego: 24V, 36V, 48V, 60V, 72V.
• Ochrona przed przeładowaniem, prądem zwrotnym, przegrzaniem i odwrotną polaryzacją.
• Pobór mocy wyłącznie z wejścia solarnego (zerowe zużycie z akumulatora).

Dane techniczne

• Napięcie wejściowe: DC 13-50V
• Moc wejściowa: 450W
• Prąd roboczy: 12A
• Wydajność ładowania: >93%
• Typy akumulatorów: Kwasowo-ołowiowe, litowe, żelowe, zalewowe
• Temperatura pracy: -20°C do 60°C
• Chłodzenie: Wentylator (automatyczne włączenie przy 131°F / 55°C)
• Stopień ochrony: IP30

Wskaźniki i ustawienia

Kontroler posiada przycisk SET, który pełni dwie funkcje:

1. Sprawdzanie parametrów: Po naciśnięciu przycisku SET, gdy świeci się kontrolka pracy, na ekranie wyświetlane jest napięcie wejściowe PV (górny ekran) oraz temperatura kontrolera (dolny ekran).
2. Ustawianie napięcia dla akumulatorów litowych: Wymaga przytrzymania przycisku SET przez 5 sekund, aż wartość napięcia zacznie migać, a następnie regulacji przyciskiem SET.

Uwaga: W przypadku akumulatorów litowych konieczne jest ręczne dostosowanie napięcia ładowania zgodnie z tabelą zawartą w instrukcji.

Instalacja i podłączenie

1. Podłącz kontroler do panelu słonecznego (czerwony przewód do plusa, czarny do minusa).
2. Po podłączeniu panelu kontroler włączy się. Ustaw bieg napięcia (gear switch) zgodnie z napięciem akumulatora.
3. Podłącz kontroler do akumulatora (czerwony przewód do plusa, czarny do minusa).

Rozwiązywanie problemów

• Brak świateł i odczytów na ekranie: Sprawdź poprawność połączenia między panelem słonecznym a kontrolerem. Jeśli połączenia są poprawne, urządzenie może być uszkodzone.
• Napięcie wyświetlane jest poprawnie, ale prąd nie: Sprawdź bezpiecznik (10A dla modelu 450W) oraz poprawność połączenia akumulatora.

Ważne uwagi i bezpieczeństwo

• Zabrania się używania kontrolera przy napięciu lub mocy przekraczającej dopuszczalne wartości.
• Kontroler nie będzie działał, jeśli zostanie podłączony do akumulatora bez podłączonego panelu słonecznego.
• Przewody łączące powinny być jak najkrótsze, aby zminimalizować straty energii.
• Kontroler nie jest wodoodporny (IP30) – zaleca się montaż wewnątrz pojazdu (np. wózka golfowego).
• Zabrania się wymiany bezpieczników na większe lub stosowania drutu miedzianego.
