Instrukcja obsługi zestawu solarnego Eco Worthy 1200W
Kompletny przewodnik instalacji i obsługi zestawu solarnego Eco Worthy 1200W. Dowiedz się, jak poprawnie podłączyć inwerter, zamontować panele słoneczne za pomocą uchwytów Z oraz skonfigurować połączenia szeregowo-równoległe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw solarny Eco Worthy 1200W to kompletny system zasilania off-grid. Kluczową zasadą bezpieczeństwa jest podłączenie akumulatora do inwertera przed wykonaniem jakichkolwiek innych połączeń. Przed przystąpieniem do instalacji należy odłączyć wszystkie źródła zasilania, używać izolowanych narzędzi i zadbać o odpowiednią wentylację miejsca montażu.

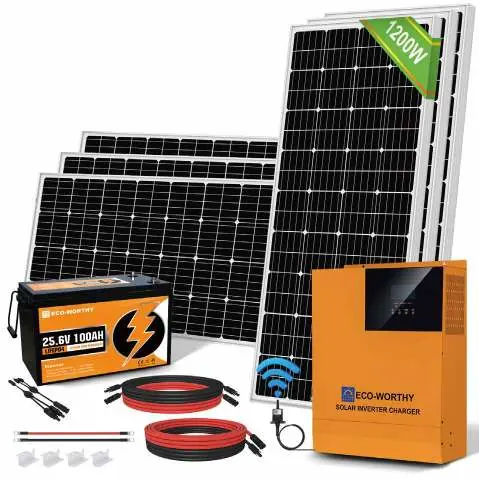

Opis zestawu
W skład zestawu wchodzą:
- 6 paneli słonecznych monokrystalicznych 195W
- 1 inwerter hybrydowy 3000W 24V 80A MPPT
- 1 akumulator litowy 25.6V 100Ah
- Niezbędne okablowanie (kable solarne, akumulatorowe, przedłużacze)
- Złącza typu Y oraz uchwyty montażowe typu Z
Instalacja inwertera
Inwerter musi być zainstalowany w suchym i chłodnym miejscu (temperatura otoczenia 0°C - 40°C). Kolejność podłączania: najpierw podłącz kabel ujemny do bieguna ujemnego akumulatora, używając końcówki oczkowej, a następnie podłącz go do wejścia inwertera. Dopiero po podłączeniu akumulatora można przystąpić do dalszych prac.
Instalacja paneli słonecznych

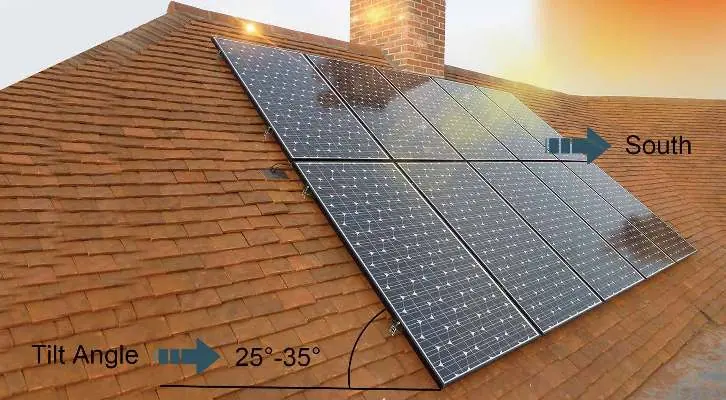

Panele powinny być skierowane na południe (na półkuli północnej) pod kątem odpowiadającym szerokości geograficznej miejsca instalacji. Do montażu na dachu kampera lub domku użyj uchwytów typu Z oraz uszczelniacza (well-nut), aby zapewnić szczelność.
Konfiguracja połączeń: Aby uzyskać system 24V z 6 panelami, należy połączyć je w 3 grupy po 2 panele połączone szeregowo, a następnie połączyć te 3 grupy równolegle za pomocą złączy typu Y.
Uruchomienie
Po zakończeniu wszystkich połączeń, uruchom inwerter za pomocą przełącznika na spodzie urządzenia. Upewnij się, że na ekranie widoczne są ikony PV, sieci (mains), akumulatora i obciążenia. Jeśli ikona nie świeci, sprawdź odpowiednie połączenie.
Rozwiązywanie problemów
Jeśli system nie ładuje lub prąd jest niski, sprawdź:
- Czy panele nie są zacienione lub zabrudzone.
- Czy napięcie paneli jest zgodne z wymaganiami.
- Czy połączenia są poprawne i nie ma odwrotnej polaryzacji.
- Czy akumulator nie jest już w pełni naładowany (tryb ładowania podtrzymującego).
Konserwacja
Regularnie czyść powierzchnię paneli wodą z łagodnym detergentem. Co sześć miesięcy sprawdzaj wszystkie połączenia elektryczne i mechaniczne pod kątem korozji, poluzowania lub uszkodzeń.
Informacje o producencie
Eco-Worthy
Praktyczna pomoc
Typowe problemy
Brak ładowania po podłączeniu
Sprawdź poprawność okablowania, czy nie ma odwrotnej polaryzacji, czy napięcie paneli jest wyższe niż napięcie akumulatora oraz czy panele nie są zasłonięte.
Niski prąd ładowania
Prąd maleje przy wysokim napięciu akumulatora (ładowanie podtrzymujące), przy słabym nasłonecznieniu, zacienieniu paneli lub nieprawidłowym napięciu wejściowym.
Obciążenie nie włącza się
Sprawdź ustawienia trybu pracy, czy akumulator nie jest rozładowany, czy przewody obciążenia są podłączone lub czy obciążenie nie uległo spaleniu.
Przed użyciem
- Odłącz wszystkie źródła zasilania przed instalacją.
- Upewnij się, że zachowana jest prawidłowa polaryzacja.
- Używaj odpowiedniej odzieży ochronnej i okularów.
- Używaj izolowanych narzędzi i zdejmij metalową biżuterię.
- Upewnij się, że miejsce pracy jest dobrze wentylowane.
- Sprawdź, czy wszystkie połączenia przewodów są mocne i zabezpieczone.
Ilustracje i schematy

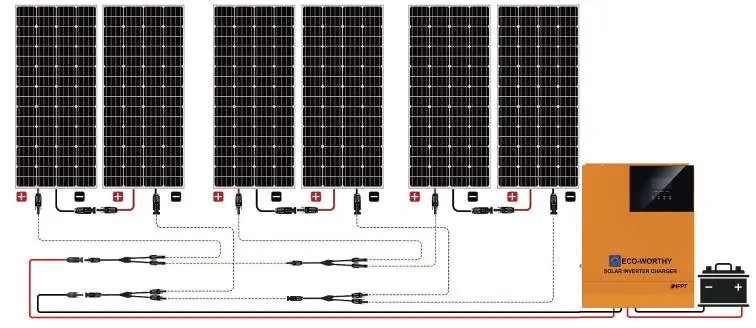

- Schemat połączeń szeregowo-równoległych dla 6 paneli (3 grupy po 2 panele).

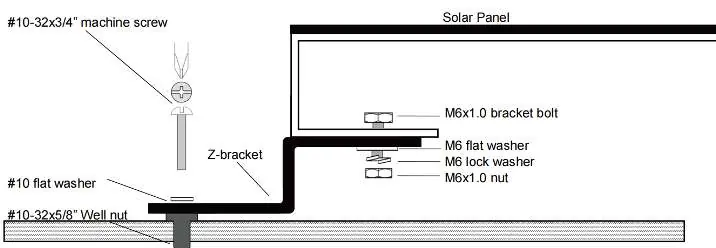

- Instrukcja montażu uchwytów Z z użyciem uszczelniacza (well-nut) na dachu.
- Schemat podłączenia akumulatora do inwertera.
Zgodność modelu
- Inwerter wymaga podłączenia akumulatora 24V do poprawnego działania.
- Uchwyty Z nie zawierają uszczelek typu well-nut w zestawie.
- System przeznaczony do instalacji off-grid (kampery, domki, przyczepy).
