Instrukcja obsługi systemu paneli słonecznych Lumena Durasol 12V

Najważniejsze informacje z instrukcji

System paneli słonecznych Lumena Durasol 12V to kompletne rozwiązanie oświetleniowe. Przed pierwszym użyciem zaleca się ładowanie akumulatora przez pełny dzień w pełnym słońcu. System wymaga bezpośredniego nasłonecznienia; nie będzie działał poprawnie, jeśli panel znajduje się za szybą lub w cieniu. Należy upewnić się, że wszystkie połączenia są zabezpieczone i szczelne.

Instalacja i montaż

1. Przymocuj belkę montażową z dołączonym pojemnikiem na akumulator do panelu słonecznego za pomocą 4 śrub M6, podkładek i nakrętek.
2. Zdemontuj śruby M6 z boku belki montażowej.
3. Zamocuj dwie główne nogi ramy typu A po obu stronach, pozycjonując je na wewnętrznej krawędzi belki montażowej.
4. Zabezpiecz ramę A krótszymi środkowymi wspornikami za pomocą śrub M6.
5. Wybierz stronę panelu dla odbiornika. Zdejmij śrubę M6 ze środka kontrolera i przymocuj go do otworu w belce montażowej (kable powinny być skierowane do tyłu).
6. Podłącz kabel akumulatora (BATT) z kontrolera do pojemnika na akumulator za pomocą złącza typu plug & play (zabezpiecz gwintowaną nakrętką).
7. Podłącz kabel panelu słonecznego (PV) z kontrolera do panelu słonecznego.
8. Użyj złącza in-line, aby podłączyć obwód oświetlenia LED 12V DC do kabla LED kontrolera (brązowy = faza, niebieski = neutralny).

Obsługa i ustawienia (pilot)

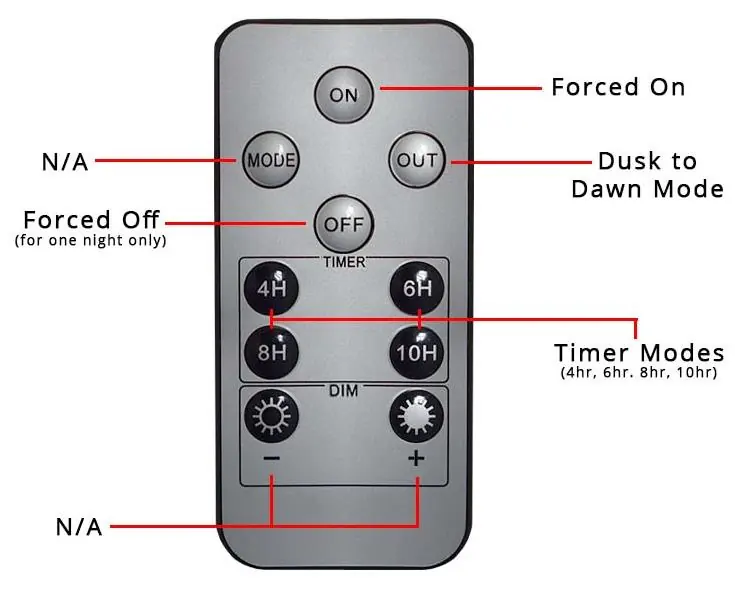

Do sterowania systemem służy pilot zdalnego sterowania (zasięg do 3 metrów). Należy skierować go na odbiornik znajdujący się z boku panelu.

• Tryby czasowe: Dostępne ustawienia 4h, 6h, 8h, 10h.
• Dusk to Dawn: Tryb automatycznego włączania po zmierzchu i wyłączania o świcie.
• Wymuszone włączenie/wyłączenie: Możliwość ręcznego sterowania.
• Funkcja pamięci: Wybrany tryb pozostaje aktywny do momentu zmiany.

Wskaźniki LED

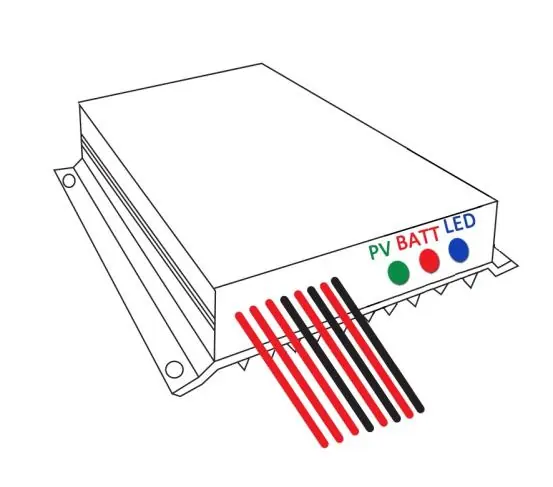

System posiada trzy diody informujące o stanie pracy:

• Zielona (Panel słoneczny): Miga podczas ładowania; świeci ciągle, gdy ładowanie jest niemożliwe (np. zła pogoda).
• Czerwona (Akumulator): Świeci ciągle przy wystarczającym naładowaniu; wolne miganie oznacza niski poziom baterii; szybkie miganie oznacza zwarcie.
• Niebieska (LED): Świeci, gdy wyjście LED jest aktywne.

Konserwacja i przechowywanie

Zaleca się regularne czyszczenie panelu i odbiornika miękką, wilgotną szmatką, aby utrzymać wydajność. Należy usuwać zanieczyszczenia i śnieg. W przypadku przechowywania należy wyłączyć i odłączyć wszystkie komponenty. Maksymalny czas przechowywania przy pełnym naładowaniu wynosi 6 miesięcy; po tym czasie wymagane jest doładowanie.
