Instrukcja obsługi zestawu solarnego ECO-WORTHY 1200W

Najważniejsze informacje z instrukcji

Zestaw solarny ECO-WORTHY 1200W to kompletne rozwiązanie off-grid przeznaczone do zasilania urządzeń elektrycznych w miejscach bez dostępu do sieci energetycznej, takich jak kampery, domki letniskowe czy przyczepy. Kluczowe jest przestrzeganie kolejności podłączania: najpierw akumulatory do kontrolera, a dopiero potem panele słoneczne. Podczas instalacji należy zachować szczególną ostrożność, zakrywając panele ciemnym materiałem, aby uniknąć generowania napięcia.

Opis zestawu

W skład zestawu wchodzą:

• 6 paneli monokrystalicznych 195W 18V
• Kontroler ładowania PWM 60A 12V/24V
• Inwerter 3500W 24Vdc-110Vac
• 4 akumulatory litowe 12V 50Ah
• Wsporniki montażowe typu Z, bezpiecznik 150A z oprawką oraz niezbędne okablowanie

Bezpieczeństwo

Przed przystąpieniem do prac należy odłączyć wszystkie źródła zasilania. Należy stosować się do lokalnych przepisów elektrycznych (NEC). Podczas pracy z instalacją elektryczną należy używać izolowanych narzędzi i zdjąć metalową biżuterię. Nie wolno wykonywać instalacji w pobliżu materiałów łatwopalnych. Należy zapewnić odpowiednią wentylację miejsca pracy.

Instalacja kontrolera ładowania

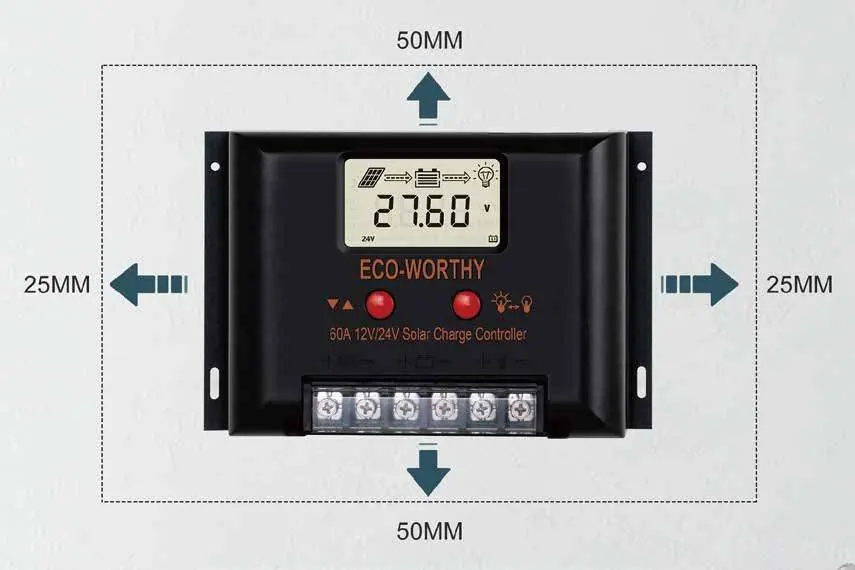

Kontroler należy zamontować w miejscu suchym, chłodnym (temperatura otoczenia 0°C - 40°C) i dobrze wentylowanym. Należy zachować odstępy: co najmniej 50 mm nad i pod urządzeniem oraz 25 mm po bokach. Kontroler można montować na powierzchni pionowej lub poziomej, pamiętając o skierowaniu otwartych końców urządzenia ku górze, aby zapobiec dostawaniu się zanieczyszczeń.

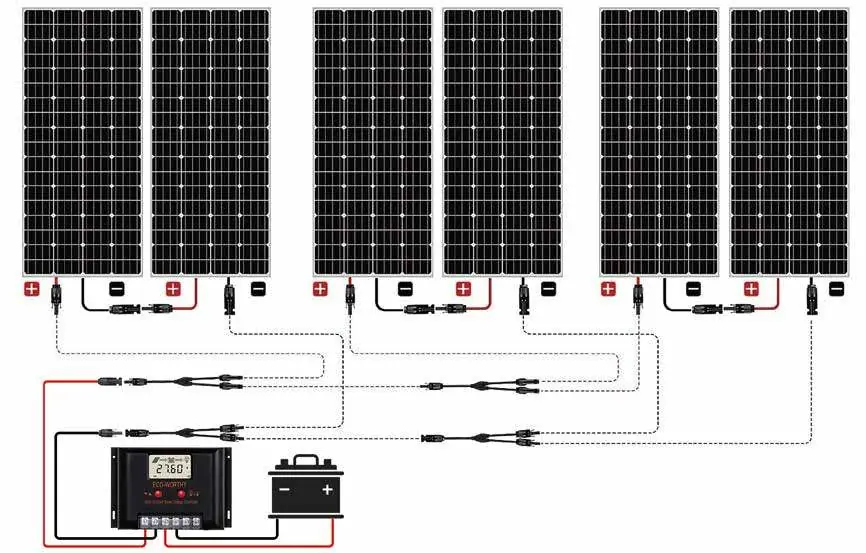

Instalacja paneli słonecznych

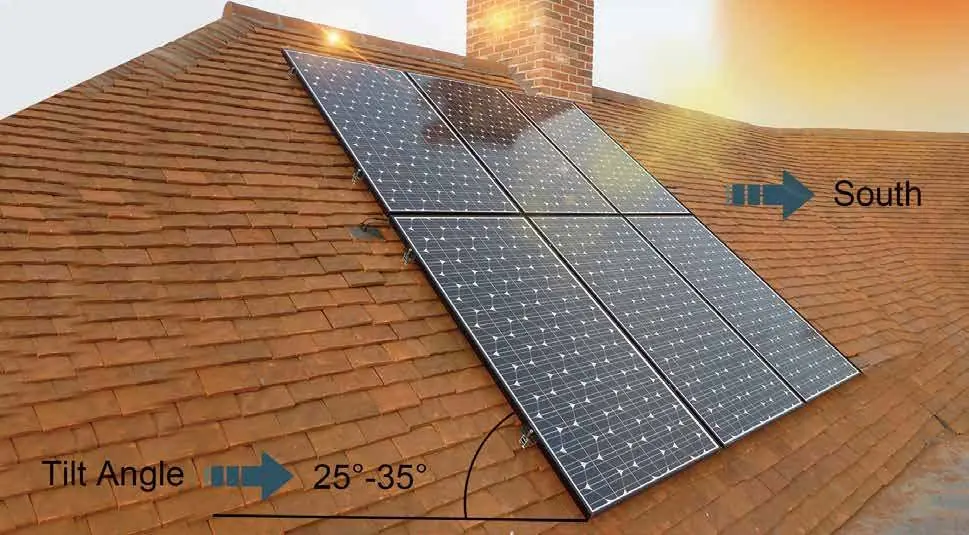

Panele należy umieścić w miejscu nasłonecznionym, wolnym od cienia rzucanego przez drzewa czy elementy dachu. W półkuli północnej panele powinny być skierowane na południe pod kątem zbliżonym do szerokości geograficznej miejsca instalacji. Do montażu na dachu kampera lub domku służą wsporniki typu Z oraz uszczelki typu well-nut, które zapewniają szczelność połączenia.

Podłączenie akumulatorów

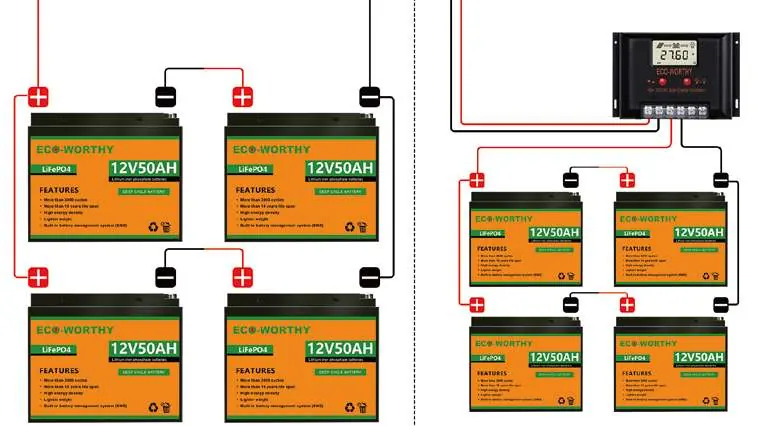

Akumulatory należy połączyć w system 24V. Najpierw łączy się po dwa akumulatory 50Ah w szeregu, tworząc dwie grupy 24V 50Ah. Następnie te dwie grupy łączy się równolegle, uzyskując 24V 100Ah. Akumulatory muszą zostać podłączone do kontrolera ładowania przed podłączeniem paneli słonecznych.

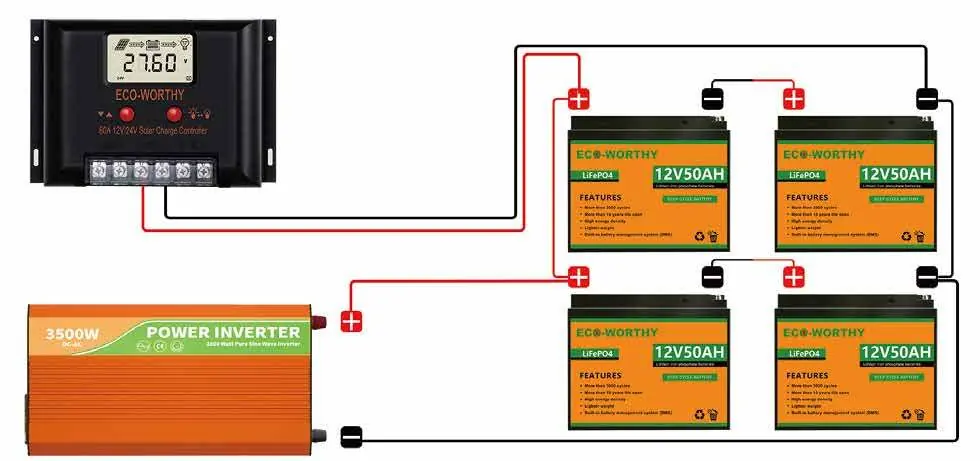

Podłączenie inwertera

Inwerter zmienia prąd stały (DC) na zmienny (AC). Przed podłączeniem należy upewnić się, że przełącznik inwertera jest w pozycji OFF. Należy zainstalować bezpiecznik 150A między akumulatorem a inwerterem. Ujemny biegun akumulatora oraz obudowa inwertera powinny być połączone z uziemieniem systemowym.

Konserwacja

Zaleca się regularne czyszczenie powierzchni paneli wodą z łagodnym detergentem. Co sześć miesięcy należy sprawdzać wszystkie połączenia elektryczne i mechaniczne pod kątem czystości, korozji i dokręcenia. Akumulatory litowe nie mogą być zanurzane w wodzie i powinny być przechowywane w chłodnym, suchym miejscu.
