Instrukcja obsługi kontrolera ładowania MPPT VOLT 12/24V 20A
Szybki przewodnik po kontrolerze ładowania MPPT VOLT 12/24V 20A. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować interfejs sieciowy i korzystać z funkcji monitorowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kontroler ładowania MPPT VOLT 12/24V 20A to zaawansowane urządzenie do systemów fotowoltaicznych off-grid. Kluczową zasadą użytkowania jest kolejność podłączania: zawsze najpierw podłącz akumulator, aby kontroler mógł automatycznie wykryć napięcie systemu (12V lub 24V), a dopiero potem odbiorniki i panele słoneczne. Urządzenie posiada interfejs webowy do zarządzania oraz obsługuje protokół SNMP.
Opis urządzenia
Kontroler wyposażony jest w port Ethernet do zdalnego zarządzania, złącza śrubowe (borne) dla paneli, akumulatorów i odbiorników, przycisk funkcyjny oraz zestaw diod LED informujących o stanie pracy (zasilanie, bateria, wyjście, sieć).
Instalacja
Podłącz komponenty w następującej kolejności:
- Bateria: Podłącz akumulator jako pierwszy, zwracając uwagę na polaryzację (+/-).
- Carga (Odbiornik): Podłącz urządzenia wyjściowe.
- PV (Panele): Podłącz matrycę fotowoltaiczną.
Uwaga: Nie podłączaj falowników ani innych urządzeń o dużym prądzie rozruchowym bezpośrednio do wyjścia kontrolera. Podłącz je bezpośrednio do akumulatora.

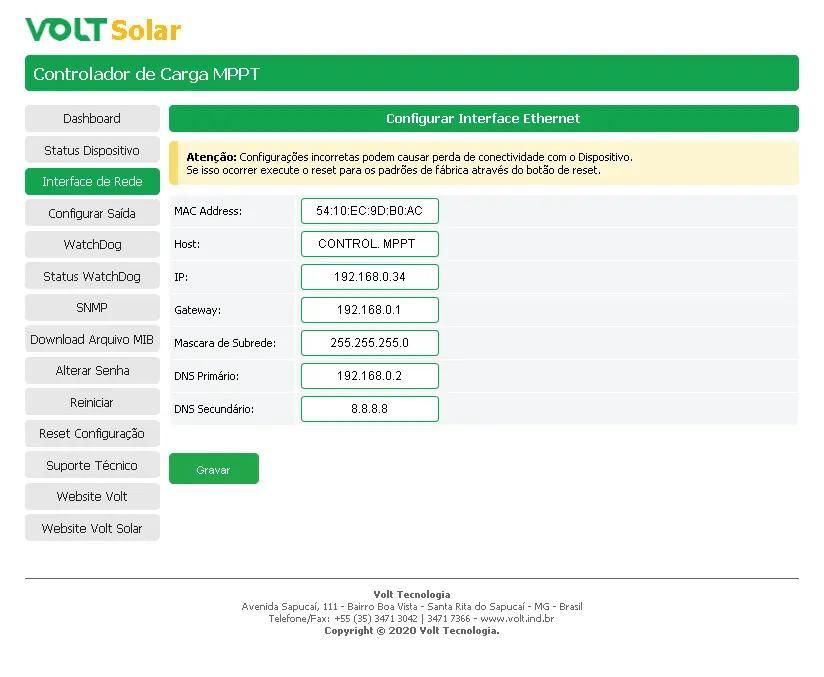

Konfiguracja sieci

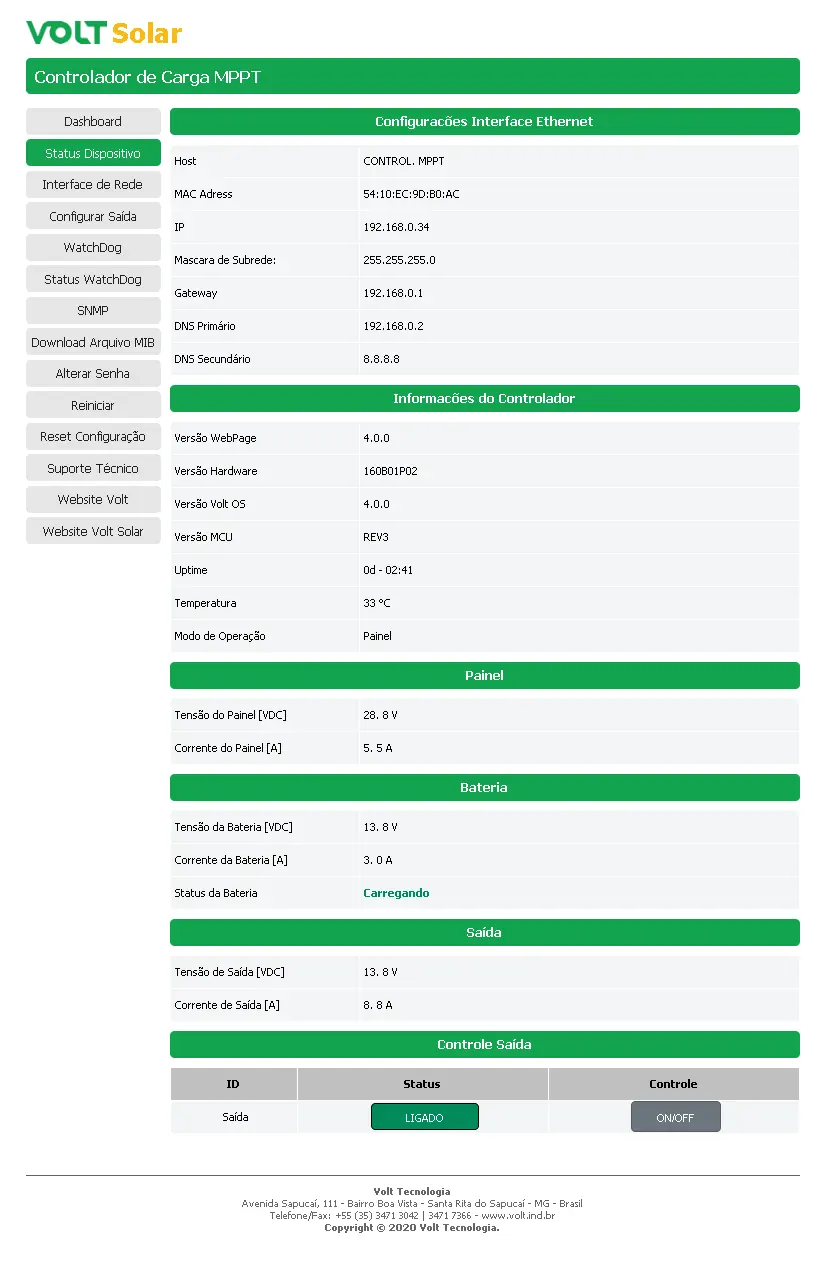

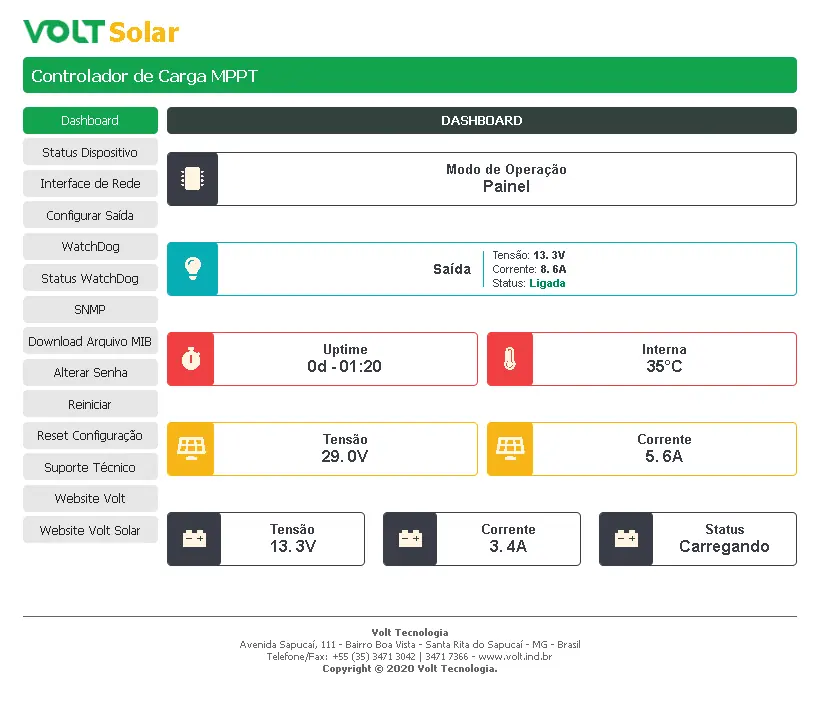

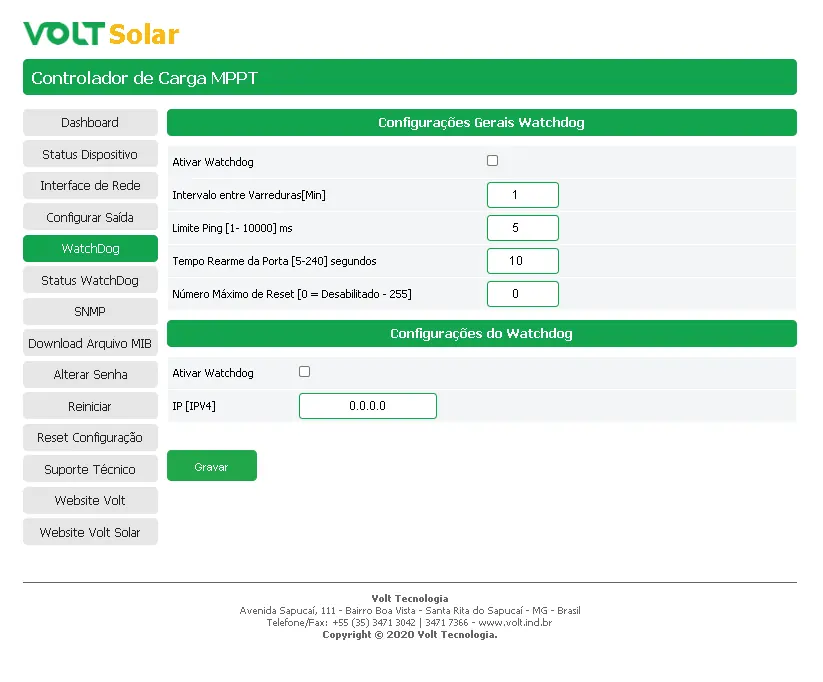

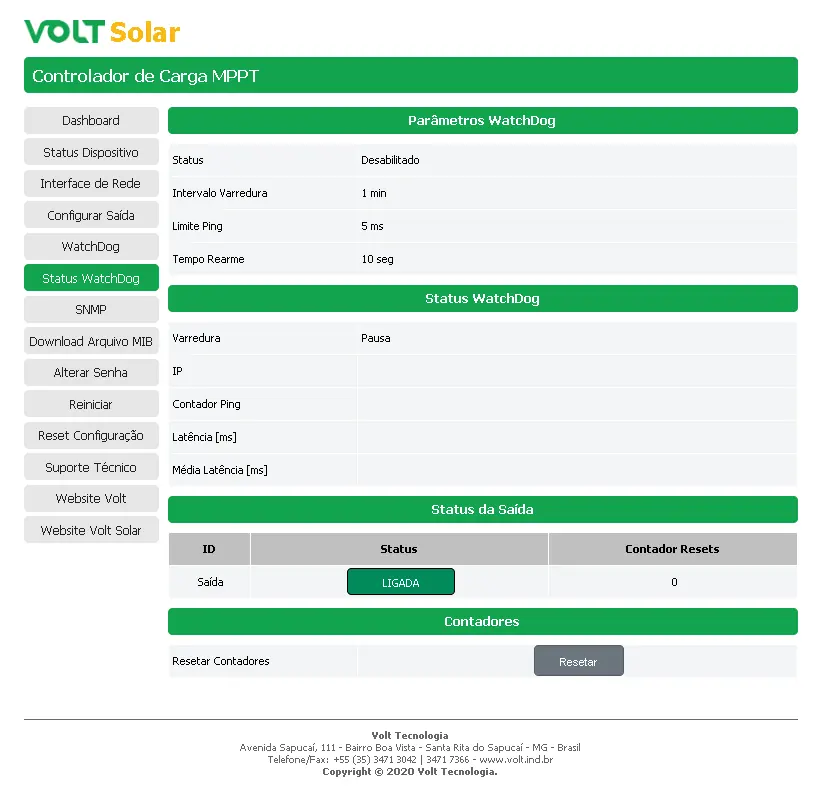

Aby uzyskać dostęp do interfejsu zarządzania:
- Podłącz kontroler do sieci lub komputera przez port Ethernet.
- Domyślny adres IP to 192.168.0.34.
- W przeglądarce wpisz adres IP i zaloguj się używając danych: Użytkownik: admin, Hasło: voltvolt.
Diody LED i statusy
Kontroler posiada diody LED informujące o stanie pracy:
- Painel (Zielona): Świeci, gdy panel jest podłączony.
- Bateria (RGB): Miganie na zielono oznacza ładowanie, na czerwono rozładowywanie. Kolor niebieski sygnalizuje zwarcie lub przeciążenie.
- Saída (Zielona): Świeci, gdy wyjście jest aktywne.
- Link/Act: Informują o aktywności sieci Ethernet.
Zabezpieczenia
Urządzenie posiada wbudowane zabezpieczenia przed:
- Odwrotną polaryzacją paneli i akumulatora.
- Przeładowaniem i nadmiernym rozładowaniem akumulatora.
- Zwarciem na wyjściu.
- Przeciążeniem wyjścia (limit 20A).
Dane techniczne
- Napięcie systemu: 12V lub 24V (automatyczne wykrywanie).
- Maksymalne napięcie paneli: 50Vdc.
- Maksymalny prąd ładowania: 20A.
- Temperatura pracy: 0 do 60 stopni Celsjusza.
- Wymiary: 71 x 212 x 87 mm.
- Waga: 800g.
Praktyczna pomoc
Typowe problemy
Brak połączenia z interfejsem webowym
Upewnij się, że komputer znajduje się w tej samej podsieci co kontroler (domyślnie 192.168.0.x) i wpisz adres 192.168.0.34 w przeglądarce.
Kontroler nie rozpoznaje napięcia systemu
Zawsze podłączaj najpierw akumulator, aby urządzenie mogło wykryć napięcie 12V lub 24V przed podłączeniem paneli.
Wyjście kontrolera jest wyłączone

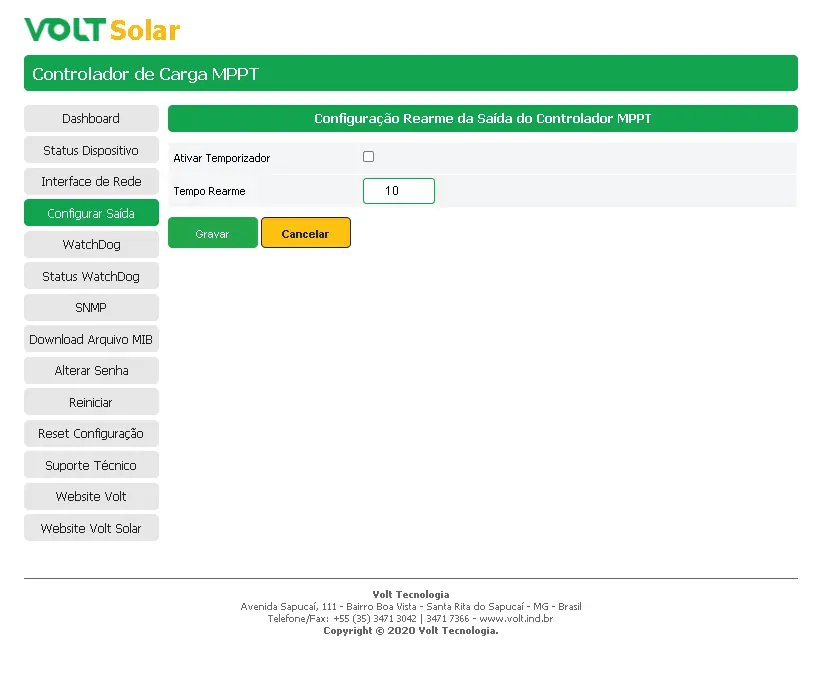

Sprawdź, czy nie wystąpiło zwarcie lub przeciążenie (dioda baterii miga na niebiesko). Usuń przyczynę i zresetuj wyjście przyciskiem funkcyjnym lub przez interfejs.
Przed użyciem
- Sprawdź, czy napięcie akumulatora jest zgodne z systemem (12V lub 24V).
- Upewnij się, że polaryzacja przewodów (+/-) jest poprawna przed podłączeniem.
- Przygotuj komputer z przeglądarką obsługującą HTML5.
- Upewnij się, że używasz odpowiednich bezpieczników na liniach zasilania.
Parametry w praktyce
- Napięcie wejściowe PV
- Maksymalne napięcie obwodu otwartego paneli nie może przekroczyć 50Vdc.
- Prąd wyjściowy
- Maksymalny prąd obciążenia wyjścia wynosi 20A.
Ilustracje i schematy
- Schemat instalacji wskazuje kolejność: 1. Bateria, 2. Carga (odbiornik), 3. PV (panele).
- Wymagane jest stosowanie bezpieczników na liniach akumulatora i paneli.
Zgodność modelu
- Wymaga akumulatorów 12V lub 24V.
- Nie podłączaj falowników o dużym prądzie rozruchowym bezpośrednio do wyjścia kontrolera; podłącz je do akumulatora.
