Instrukcja obsługi iTechworld Control Hub
Kompletny przewodnik użytkownika dla iTechworld Control Hub. Dowiedz się, jak zainstalować, podłączyć akumulator, skonfigurować monitor baterii oraz bezpiecznie korzystać z portów zasilania 12V.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
iTechworld Control Hub to zaawansowane centrum zarządzania zasilaniem 12V, wyposażone w monitor baterii, pięć podświetlanych przełączników z bezpiecznikami oraz liczne porty wyjściowe (USB, Anderson, gniazda zapalniczki). Instrukcja zawiera procedury instalacji, konfiguracji monitora oraz schematy podłączeń źródeł ładowania.

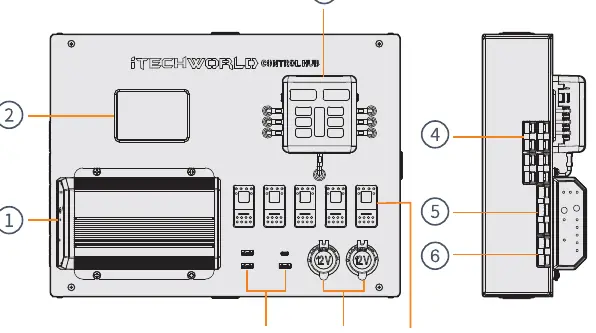

Opis urządzenia
Urządzenie posiada aluminiową obudowę i oferuje:
- Zaawansowany monitor baterii z bocznikiem 500A.
- 5 x 20A podświetlane przełączniki kołyskowe z wymiennymi bezpiecznikami.
- 4 x porty Anderson 50A (wejście/wyjście).
- Wyjścia: 2 x 12V 15A (zapalniczka), 3 x USB-A, 1 x USB-C (30W).
Instalacja i okablowanie
Przed przystąpieniem do prac upewnij się, że urządzenie jest odłączone od akumulatora.
Podłączanie przełączników
- Odkręć 4 śruby i otwórz obudowę Control Hub.
- Wybierz odpowiednie końcówki (spade dla plusa, ring dla minusa).
- Przetnij gumowe przelotki w obudowie, aby przeprowadzić przewody.
- Zdejmij 1 cm izolacji z kabli i zaciśnij końcówki.
- Podłącz końcówkę spade do dolnego styku przełącznika, a końcówkę ring do wolnego miejsca na szynie ujemnej (negative bus bar).
- Zamknij obudowę i dokręć śruby.
Instalacja akumulatora
- Otwórz obudowę i przeprowadź przewody akumulatora przez przelotki.
- Odkręć śruby i podkładki z zacisków dodatniego i ujemnego z tyłu urządzenia.
- Podłącz kabel ujemny do strony B bocznika (shunt), a kabel dodatni do zacisku dodatniego.
- Dokręć śruby, uważając, aby ich nie przekręcić.
- Podłącz drugi koniec kabli do akumulatora (najpierw plus, potem minus).
Konfiguracja monitora baterii
Aby wejść w tryb ustawień, naciśnij i przytrzymaj przycisk SET. Używaj strzałek do zmiany wartości:
- SET1 (Overvoltage): Ustaw wartość 0.5V powyżej napięcia ładowania akumulatora.
- SET2 (Undervoltage): Napięcie przy 0% pojemności (dla litowych zalecane 10.5V).
- SET3 (Overcurrent): Dopasuj do maksymalnego prądu znamionowego akumulatora.
- SET4 (Capacity): Wprowadź rzeczywistą pojemność akumulatora (Ah).
- SET5 (Percentage): Ustaw aktualny stan naładowania (zalecane 100% po naładowaniu do 13.5V).
- SET6 (Backlight): Ustaw jasność podświetlenia.
Po zakończeniu naciśnij krótko lub długo SET, aby wyjść.
Podłączanie ładowarek
Control Hub umożliwia ładowanie przez:
- Porty Anderson (ładowarki AC, panele słoneczne z regulatorem).
- Wejście DCDC (alternator pojazdu lub nieuregulowane panele słoneczne).
Uwaga: Napięcie obwodu otwartego paneli słonecznych nie może przekraczać 32V.
Bezpieczeństwo
- Nie dopuszczaj do kontaktu z wodą, deszczem lub śniegiem.
- Nie używaj urządzenia, jeśli jest uszkodzone.
- Pokrywa musi być zawsze zamknięta podczas ładowania lub zasilania urządzeń.
- Nie wkładaj metalowych przedmiotów do portów.
- Nie używaj w systemach podtrzymywania życia.
Informacje o producencie
iTechworld
Praktyczna pomoc
Typowe problemy
Monitor baterii nie pokazuje poprawnej pojemności
Sprawdź ustawienie SET4 i upewnij się, że wprowadzono rzeczywistą pojemność akumulatora w Ah.
Brak ładowania z paneli słonecznych
Upewnij się, że napięcie obwodu otwartego paneli nie przekracza 32V. Jeśli panel jest nieuregulowany, podłącz go do wejścia DCDC Solar.
Przed użyciem
- Odłącz urządzenie od akumulatora przed przystąpieniem do jakiegokolwiek okablowania.
- Upewnij się, że używasz odpowiednich końcówek kablowych (spade/ring).
- Sprawdź, czy wszystkie śruby obudowy są dokręcone po zakończeniu prac.
- Upewnij się, że przewody między akumulatorem a Control Hub nie są narażone na przetarcia.
Parametry w praktyce
- 3-Stage Charge
- Trzystopniowy proces ładowania (Bulk, Absorption, Float) dla optymalizacji żywotności akumulatora.
- IP67 (DCDC Chargers)
- Wysoka odporność na pył i wodę dla ładowarek DCDC.
Ilustracje i schematy
- Schemat połączeń pokazuje sposób podłączenia akumulatora do zacisków dodatnich i ujemnych (bocznik) oraz podłączenie źródeł ładowania do portów Anderson.
Zgodność modelu
- Kompatybilny z akumulatorami Lithium LiFePO4, Lead Acid, Gel, AGM i Calcium.
