Instrukcja obsługi falownika Projecta Intelli-Wave IP2000/IP3000
Kompletny przewodnik użytkownika dla falowników Projecta Intelli-Wave (IP2000, IP2000-24, IP3000, IP3000-24V2). Instrukcja zawiera szczegółowe informacje dotyczące montażu, bezpiecznego podłączenia przewodów DC i AC, konfiguracji trybu...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Falownik Projecta Intelli-Wave służy do konwersji napięcia stałego (DC) z akumulatora na napięcie zmienne (AC) 240V. Urządzenie wymaga montażu w dobrze wentylowanym miejscu, a instalacja elektryczna AC musi zostać wykonana przez licencjonowanego elektryka. str. 1, 2, 9
Najważniejsze czynności
- Podłączenie kabli DC str. 8
- Montaż falownika str. 7
- Konfiguracja trybu ECO str. 15
Pierwsze uruchomienie
- Upewnij się, że przełącznik jest w pozycji OFF, podłącz kable DC, a następnie włącz urządzenie. str. 8, 15
Problemy i rozwiązania
Niskie napięcie akumulatora (Lb)
Naładuj akumulator lub sprawdź połączenia kablowe.
str. 16
Przegrzanie (OTP)
Wyłącz falownik i pozwól mu ostygnąć.
str. 16Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| Lb | Niskie napięcie akumulatora | Naładuj akumulator | str. 14, 16 |
| OTP | Przegrzanie | Wyłącz i pozwól ostygnąć | str. 14, 16 |
| OSP | Zwarcie na wyjściu | Sprawdź urządzenie odbiorcze | str. 14, 16 |
Konserwacja i reset
- W przypadku konieczności wymiany bezpieczników wewnętrznych, należy zlecić to wykwalifikowanemu serwisowi. str. 19

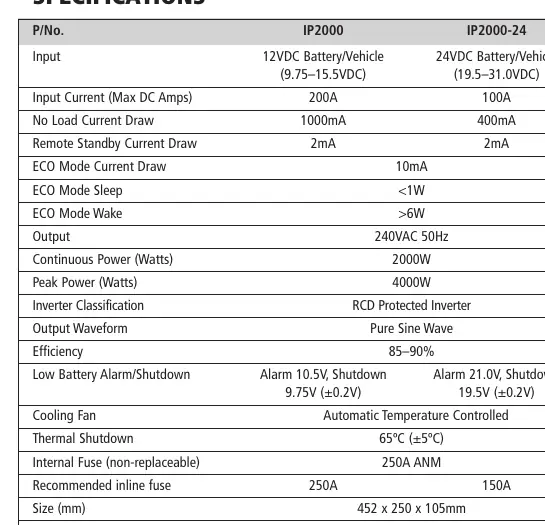

Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wyjściowe | 240VAC 50Hz | Standardowe napięcie sieciowe | str. 4, 5 |
| Moc ciągła (IP2000) | 2000W | Moc znamionowa urządzenia | str. 4 |
| Moc ciągła (IP3000) | 3000W | Moc znamionowa urządzenia | str. 5 |
Gdzie szukać w PDF
- Specyfikacje str. 4, 5
- Podłączenie DC str. 8
- Podłączenie AC str. 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Falowniki Projecta Intelli-Wave to urządzenia typu Pure Sine Wave (czysta sinusoida), przeznaczone do zasilania urządzeń wymagających stabilnego napięcia, takich jak sprzęt medyczny, telewizory czy konsole do gier. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa:
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Wymagane jest podłączenie do akumulatorów z ujemnym uziemieniem.
- Wszelkie prace związane z instalacją okablowania 240V AC muszą być wykonane przez wykwalifikowanego elektryka.
- Nigdy nie należy obsługiwać falownika bez bezpośredniego podłączenia ujemnego przewodu DC do akumulatora.
Opis urządzenia
Falownik wyposażony jest w wyświetlacz LCD, przełącznik On/Off, gniazda wyjściowe AC oraz zabezpieczenie RCD. Na tylnym panelu znajdują się terminale wejściowe DC, terminale wyjściowe AC, wejście zdalnego sterowania oraz wentylator chłodzący.
Montaż i instalacja

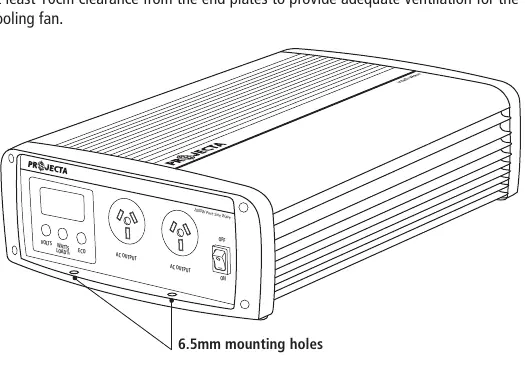

Urządzenie powinno być zamontowane w suchym, chłodnym i dobrze wentylowanym miejscu, jak najbliżej akumulatorów, ale nie w tym samym przedziale. Należy zapewnić co najmniej 10 cm wolnej przestrzeni od płyt końcowych dla zapewnienia odpowiedniej wentylacji. Falownik posiada kołnierze montażowe z otworami o średnicy 6,5 mm.
Podłączenie przewodów DC
Kluczowe jest użycie odpowiedniej długości i przekroju kabli, aby uniknąć spadków napięcia. W linii dodatniej (+) należy zainstalować bezpiecznik lub wyłącznik automatyczny jak najbliżej akumulatora. Czerwony terminal to plus (+), czarny to minus (-). Połączenie ujemne musi być wykonane bezpośrednio do akumulatora.
Podłączenie przewodów AC
Falownik umożliwia bezpośrednie podłączenie wyjścia AC do instalacji zewnętrznej. Wymagane jest zdjęcie tylnej pokrywy, przeprowadzenie kabli przez dławiki i podłączenie przewodów zgodnie z oznaczeniami: Earth (zielono-żółty), Neutral (niebieski - N), Active (brązowy - L).
Obsługa i tryb ECO
Aby uruchomić falownik, należy ustawić przełącznik w pozycji ON. Urządzenie przeprowadzi autodiagnostykę. Tryb ECO pozwala na oszczędność energii poprzez automatyczne przechodzenie w stan uśpienia, gdy nie jest pobierana moc. Dostępne ustawienia to: oFF (wyłączony), 1 Hr, 3 Hr oraz on (30 sekund).
Rozwiązywanie problemów
W przypadku wystąpienia błędu, falownik wyemituje sygnał dźwiękowy, a na wyświetlaczu pojawi się kod błędu:
- Lb: Niskie napięcie akumulatora.
- OTP: Przegrzanie (Over Temperature).
- OSP: Zwarcie na wyjściu (Output Short Circuit).
- OPP: Przeciążenie (Overload).
- Hb: Wysokie napięcie akumulatora.
Praktyczna pomoc
Typowe problemy
Falownik wyłącza się samoczynnie
Sprawdź, czy nie wystąpiło przeciążenie, niskie napięcie akumulatora lub spadek napięcia spowodowany zbyt cienkimi kablami.
Urządzenie nie uruchamia się mimo podłączenia
Sprawdź stan naładowania akumulatora oraz poprawność połączeń biegunów (+/-).
Wentylator nie działa
Wentylator jest sterowany termostatycznie i włącza się tylko wtedy, gdy jest to konieczne.
Błąd OSP (zwarcie)
Odłącz urządzenie odbiorcze i zleć sprawdzenie instalacji wykwalifikowanemu technikowi.
Przed użyciem
- Sprawdź, czy napięcie akumulatora jest zgodne z modelem falownika (12V lub 24V).
- Upewnij się, że kable DC mają odpowiedni przekrój dla danej długości.
- Zainstaluj bezpiecznik w linii dodatniej (+) blisko akumulatora.
- Upewnij się, że miejsce montażu jest suche i dobrze wentylowane.
- Zleć podłączenie instalacji AC wykwalifikowanemu elektrykowi.
Parametry w praktyce
- Pure Sine Wave
- Czysta sinusoida, bezpieczna dla wrażliwej elektroniki i sprzętu medycznego.
- RCD Safety Switch
- Wyłącznik różnicowoprądowy chroniący przed porażeniem prądem.
Ilustracje i schematy
- Schemat przedniego panelu pokazuje rozmieszczenie przycisków, gniazd AC i wyświetlacza.
- Schemat tylnego panelu wskazuje terminale wejściowe DC, wyjściowe AC oraz wejście zdalnego sterowania.
- Instrukcja montażu zdalnego sterowania obejmuje warianty montażu wpuszczanego (flush) i powierzchniowego (surface).
Zgodność modelu
- Urządzenie wymaga akumulatorów z ujemnym uziemieniem.
- Nie podłączać do budynków.
- Urządzenia indukcyjne (np. lodówki) mogą wymagać falownika o znacznie większej mocy rozruchowej.
