Instrukcja obsługi przetwornicy napięcia Ridgid 18V/175W R86097

Instrukcja obsługi przetwornicy napięcia Ridgid 18V/175W R86097. Dowiedz się, jak bezpiecznie podłączyć akumulator, korzystać z gniazda AC i portów USB oraz rozwiązywać problemy z zasilaniem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Przetwornica Ridgid R86097 przekształca energię z akumulatorów 18V na zasilanie 120V AC oraz USB. Aby użyć, nasuń akumulator, włącz przyciskiem (biała dioda) i podłącz urządzenie. str. 1

Najważniejsze czynności

  • Instalacja akumulatora str. 1
  • Włączanie urządzenia str. 1

Pierwsze uruchomienie

  • Nasuń przetwornicę na akumulator, naciśnij przycisk zasilania (dioda zaświeci się na biało) i podłącz urządzenie. str. 1

Problemy i rozwiązania

Dioda miga na czerwono

Przeciążenie. Odłącz urządzenie, sprawdź akumulator i spróbuj ponownie.

str. 1
Dioda świeci ciągłym czerwonym światłem

Przegrzanie. Pozwól urządzeniu ostygnąć.

str. 1

Konserwacja i reset

  • Wewnętrzny wentylator chłodzący uruchamia się automatycznie w razie potrzeby. str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie wejściowe 18V DC Wymagane zasilanie akumulatorowe str. 1
Moc wyjściowa AC 175W max Maksymalne obciążenie gniazda 120V str. 1
Wyjście USB-C 45W max Maksymalna moc ładowania portu USB-C str. 1

Gdzie szukać w PDF

  • Instrukcja obsługi i specyfikacja str. 1
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Montaż akumulatora na przetwornicy Strona 1 Port USB-C Strona 1 Obsługa lampy roboczej Strona 1

Najważniejsze informacje z instrukcji

Przetwornica napięcia Ridgid R86097 służy do zasilania urządzeń 120V AC oraz ładowania urządzeń USB przy użyciu akumulatorów Ridgid 18V. Urządzenie generuje zmodyfikowaną falę sinusoidalną, co oznacza, że nie jest zalecane do zasilania niektórych wrażliwych urządzeń elektronicznych. Przetwornica posiada wbudowaną lampę roboczą oraz zabezpieczenia przed przeciążeniem i przegrzaniem.

Opis urządzenia

Urządzenie składa się z następujących elementów:

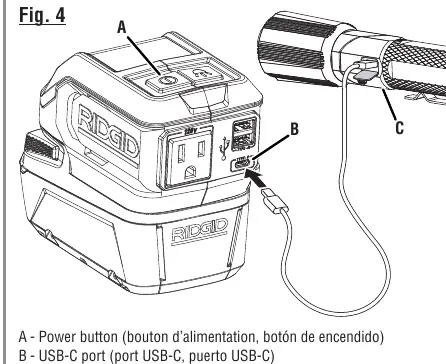

Port USB-C
Port USB-C
  • Gniazdo 120V AC (maks. 175W)
  • Port USB-A (maks. 12W)
  • Port USB-C (maks. 45W)
  • Przycisk zasilania z diodą LED
  • Przycisk włączania lampy roboczej
  • Wbudowana lampa robocza

Instalacja i obsługa

Instalacja akumulatora: Wsuń przetwornicę na akumulator Ridgid 18V, aż zatrzaski zablokują się na swoim miejscu. Upewnij się, że urządzenie jest stabilnie zamocowane przed rozpoczęciem pracy.

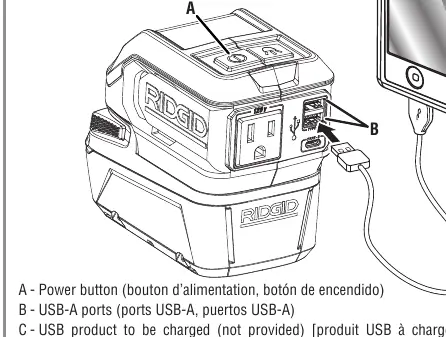

Montaż akumulatora na przetwornicy
Montaż akumulatora na przetwornicy

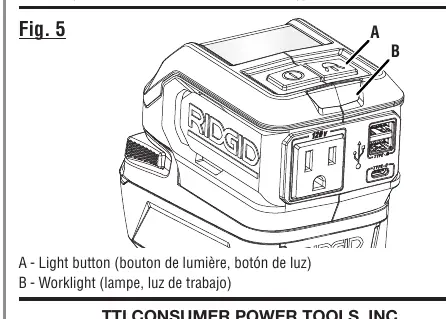

Obsługa lampy roboczej
Obsługa lampy roboczej

Uruchomienie: Naciśnij przycisk zasilania. Dioda LED zaświeci się na biało, sygnalizując gotowość do pracy. Podłącz urządzenia do odpowiednich portów (USB lub gniazdo AC). Porty USB i gniazdo AC mogą być używane jednocześnie.

Lampa robocza: Naciśnij przycisk światła, aby włączyć lampę. Naciśnij ponownie, aby ją wyłączyć. Przetwornica musi być włączona, aby lampa działała.

Zakończenie pracy: Odłącz urządzenia, a następnie naciśnij przycisk zasilania, aby wyłączyć przetwornicę. Zawsze wyjmuj akumulator, gdy urządzenie nie jest używane.

Rozwiązywanie problemów

  • Dioda LED miga na czerwono: Przeciążenie. Odłącz urządzenie, sprawdź, czy akumulator jest naładowany, a następnie spróbuj ponownie. Jeśli problem powraca, urządzenie przekracza moc przetwornicy.
  • Dioda LED świeci ciągłym czerwonym światłem: Przegrzanie. Pozwól urządzeniu ostygnąć przed ponownym użyciem.

Bezpieczeństwo

  • Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
  • Nie używaj w pobliżu łatwopalnych oparów lub gazów.
  • Nie blokuj otworów wentylacyjnych – może to prowadzić do przegrzania.
  • Nie używaj do zasilania urządzeń podtrzymujących życie lub sprzętu medycznego.
  • Nie demontuj urządzenia.

Informacje o producencie

RIDGID

Profil marki
Strona producenta https://www.ridgid.com Wsparcie https://www.ridgid.com/support Manuale producenta https://www.ridgid.com/support

Praktyczna pomoc

Typowe problemy

Dioda LED miga na czerwono

Przeciążenie. Odłącz urządzenie, upewnij się, że akumulator jest naładowany i spróbuj ponownie. Jeśli błąd powraca, urządzenie pobiera zbyt dużo mocy.

Dioda LED świeci ciągłym czerwonym światłem

Przegrzanie. Pozwól urządzeniu ostygnąć przed ponownym włączeniem.

Przed użyciem

  • Sprawdź, czy akumulator Ridgid 18V jest naładowany.
  • Upewnij się, że otwory wentylacyjne nie są zablokowane.
  • Sprawdź, czy zasilane urządzenie nie przekracza mocy 175W.
  • Upewnij się, że urządzenie nie jest uszkodzone (brak pęknięć obudowy).

Parametry w praktyce

Modified Sine Wave
Kształt fali wyjściowej; niezalecany dla niektórych wrażliwych urządzeń.

Ilustracje i schematy

  • Fig 1: Montaż akumulatora na przetwornicy.
  • Fig 2: Lokalizacja przycisku zasilania i gniazda AC.
  • Fig 3: Korzystanie z portu USB-A.
  • Fig 4: Korzystanie z portu USB-C.
  • Fig 5: Obsługa lampy roboczej.

Zgodność modelu

  • Niekompatybilne z dużymi urządzeniami (klimatyzatory, pompy, kompresory).
  • Wymaga akumulatorów Ridgid 18V.
