Instrukcja obsługi szlifierki oscylacyjnej Ridgid R87064
Szybki przewodnik po instrukcji obsługi szlifierki oscylacyjnej Ridgid R87064. Dowiedz się, jak montować papier ścierny, obsługiwać urządzenie, podłączać odkurzacz i dbać o konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka oscylacyjna Ridgid R87064 służy do szlifowania drewna i metalu. Instrukcja opisuje montaż papieru ściernego, obsługę worka na pył, podłączanie odkurzacza oraz zasady bezpieczeństwa. str. 5, 6, 7
Najważniejsze czynności
- Montaż papieru ściernego str. 6
- Podłączenie odkurzacza str. 6
- Regulacja prędkości str. 7
Pierwsze uruchomienie
- Włóż akumulator, naciśnij przycisk ON/OFF. str. 5
Problemy i rozwiązania
Przegrzewanie się silnika
Wyłącz urządzenie, wyjmij akumulator i pozwól mu ostygnąć, uruchamiając szlifierkę bez obciążenia.
str. 7Konserwacja i reset
- Opróżnianie worka na pył str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkość | 7,000 - 12,000 /min | Prędkość obrotowa bez obciążenia (OPM). | str. 5 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3, 4
- Montaż i obsługa str. 5, 6, 7
- Ilustracje str. 22, 23
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka oscylacyjna Ridgid R87064 to narzędzie zasilane akumulatorem 18V, przeznaczone do szlifowania drewna, metalu oraz usuwania rdzy. Urządzenie wykorzystuje arkusze papieru ściernego o rozmiarze 1/4 arkusza. Kluczowe funkcje obejmują regulację prędkości (7000-12000 OPM), system odpylania z workiem oraz możliwość podłączenia odkurzacza.
Montaż i przygotowanie
Przed przystąpieniem do montażu lub wymiany papieru ściernego należy zawsze wyjąć akumulator. Aby zamontować papier:
- Naciśnij i przytrzymaj przycisk (1) z przodu szlifierki, aby otworzyć przedni zacisk.
- Wsuń krawędź papieru ściernego w przedni zacisk.
- Owiń papier wokół podkładki, podnieś dźwignię (2) z boku, aby otworzyć tylny zacisk, włóż papier i zablokuj dźwignię.
- Użyj dołączonego szablonu (perforatora), aby wykonać otwory w papierze ściernym, które muszą pokrywać się z otworami w stopie szlifierki.
Obsługa urządzenia
Szlifierka posiada przycisk włączania/wyłączania (ON/OFF). Aby rozpocząć pracę, włóż akumulator i naciśnij przycisk. Urządzenie posiada pokrętło regulacji prędkości (1-6), które pozwala dostosować tempo pracy do rodzaju obrabianego materiału.
Odpylanie
Urządzenie jest wyposażone w worek na pył. Aby go zamontować, dopasuj rowki worka do wypustek na wylocie pyłu i przekręć w prawo do pozycji LOCK. Aby opróżnić worek, przekręć go w lewo do pozycji UNLOCK. W przypadku pracy wewnątrz pomieszczeń zaleca się podłączenie odkurzacza (węże 1-1/4 cala lub 1-7/8 cala) bezpośrednio do wylotu pyłu.
Konserwacja
Regularnie opróżniaj worek na pył (gdy jest w połowie pełny), aby zapewnić wydajną pracę. Do czyszczenia plastikowych elementów używaj czystej szmatki; unikaj rozpuszczalników, które mogą uszkodzić tworzywo. W przypadku przegrzania silnika, wyłącz urządzenie, wyjmij akumulator i pozwól mu ostygnąć przed dalszą pracą.
Informacje o producencie
RIDGID
Praktyczna pomoc
Typowe problemy
Szlifierka nie włącza się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony do urządzenia.
Nadmierne wibracje lub słabe szlifowanie
Upewnij się, że papier ścierny jest poprawnie zamocowany i naciągnięty na podkładce.
Pył wydostaje się na zewnątrz
Opróżnij worek na pył lub sprawdź, czy połączenie z odkurzaczem jest szczelne.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że papier ścierny jest poprawnie zamocowany.
- Załóż okulary ochronne z osłonami bocznymi.
- Sprawdź, czy worek na pył jest czysty i poprawnie zamontowany.
- Upewnij się, że obrabiany przedmiot jest stabilnie zamocowany.
Parametry w praktyce
- 7,000 - 12,000 /min
- Prędkość obrotowa bez obciążenia (OPM) regulowana pokrętłem.
Ilustracje i schematy

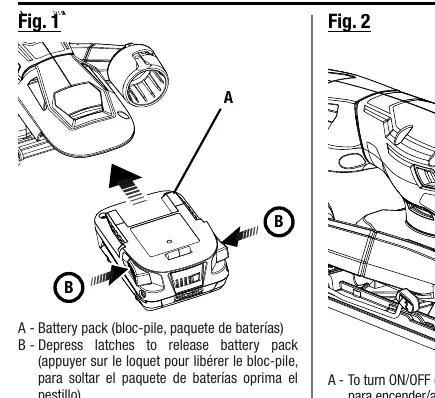

- Rysunek 1: Instalacja akumulatora.

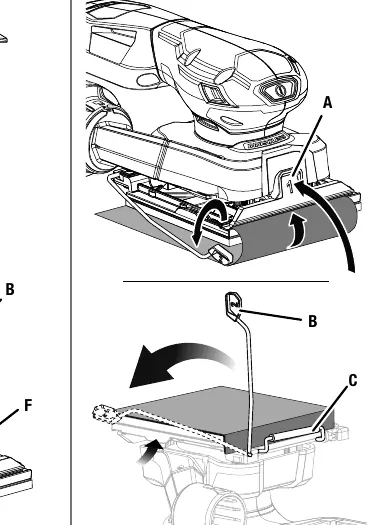

- Rysunek 3: Montaż papieru ściernego i użycie perforatora.

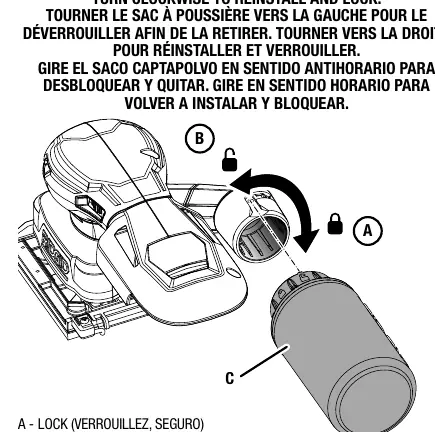

- Rysunek 4: Montaż i demontaż worka na pył.

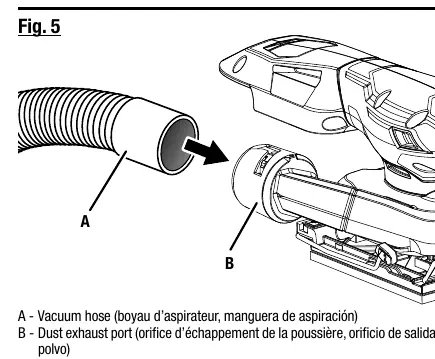

- Rysunek 5: Podłączenie węża odkurzacza.

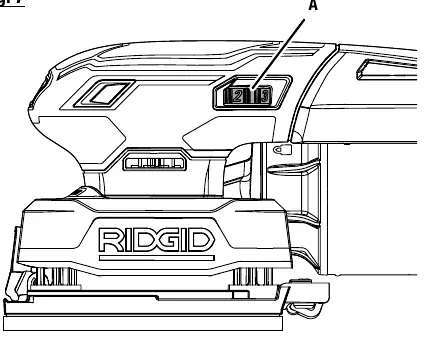

- Rysunek 7: Pokrętło regulacji prędkości.
Zgodność modelu
- Kompatybilna z akumulatorami Ridgid 18V.
- Możliwość podłączenia węża odkurzacza o średnicy 1-1/4 cala lub 1-7/8 cala.
