Instrukcja obsługi gwoździarki szkieletowej Ridgid R09895 18V 30°
Szybki przewodnik po obsłudze gwoździarki szkieletowej Ridgid R09895 18V. Dowiedz się, jak bezpiecznie ładować gwoździe, wybierać tryb pracy, usuwać zacięcia i przeprowadzać konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Gwoździarka Ridgid R09895 to narzędzie 18V 30° do prac szkieletowych. Obsługuje gwoździe o długości 2-3,5 cala. Posiada dwa tryby pracy: sekwencyjny (precyzyjny) i kontaktowy (szybki). str. 7, 8
Najważniejsze czynności
- Ładowanie gwoździ str. 9, 10
- Wybór trybu pracy str. 10
Pierwsze uruchomienie
- Instalacja akumulatora str. 9
Problemy i rozwiązania
Zacięcie gwoździa
Wyjmij akumulator, usuń gwoździe, poluzuj śruby magazynka, przesuń magazynek do tyłu i usuń zacięty gwóźdź.
str. 12Konserwacja i reset
- Resetowanie po zacięciu str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V DC | Zasilanie akumulatorowe | str. 7 |
Gdzie szukać w PDF
- Spis treści str. 1
- Zasady bezpieczeństwa str. 2, 3, 4, 5
- Konserwacja str. 12, 13
- Rozwiązywanie problemów str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Gwoździarka szkieletowa Ridgid R09895 18V 30° jest przeznaczona do profesjonalnych prac budowlanych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu z osłonami bocznymi. Narzędzie posiada dwa tryby pracy: sekwencyjny (precyzyjny) oraz kontaktowy (szybki). W przypadku zacięcia gwoździa, należy bezwzględnie wyjąć akumulator przed przystąpieniem do usuwania usterki.

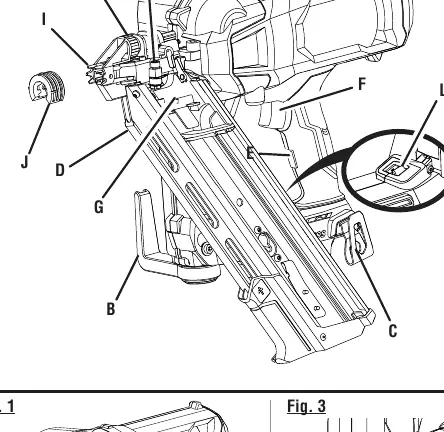

Opis urządzenia
Urządzenie wyposażone jest w:
- Regulację głębokości wbijania (bez użycia narzędzi).
- Blokadę "dry-fire" zapobiegającą pracy przy pustym magazynku.
- Przełącznik trybu pracy (sekwencyjny/kontaktowy).
- Hak do zawieszania na krokwiach.
- Pazur do gwoździowania pod kątem.
Pierwsze uruchomienie i instalacja
Przed rozpoczęciem pracy należy zainstalować hak do paska (jeśli wymagany) oraz akumulator. Zaleca się stosowanie akumulatorów o pojemności 3Ah lub większej dla optymalnej wydajności. Po włożeniu akumulatora należy nacisnąć przełącznik na uchwycie, aby aktywować narzędzie – dioda LED na tylnej podstawie zaświeci się na zielono.
Obsługa i tryby pracy
Ładowanie gwoździ: Wyjmij akumulator. Wsuń pasek gwoździ do magazynka, upewniając się, że są skierowane w dół. Przesuń popychacz do końca magazynka.
Wybór trybu pracy: Przełącznik trybu znajduje się na narzędziu. Tryb sekwencyjny (T) wymaga aktywacji styku z podłożem przed naciśnięciem spustu. Tryb kontaktowy (TTT) pozwala na szybsze wbijanie poprzez trzymanie wciśniętego spustu i dociskanie narzędzia do podłoża.
Konserwacja i czyszczenie
Codzienna lista kontrolna obejmuje:
- Sprawdzenie dokręcenia wszystkich śrub i nakrętek.
- Weryfikację płynności ruchu mechanizmu stykowego.
- Kontrolę spustu pod kątem płynności działania.
- Czyszczenie narzędzia czystą szmatką (nie używać rozpuszczalników na częściach plastikowych).
Rozwiązywanie problemów
Jeśli narzędzie działa słabo, sprawdź zasilanie powietrzem (jeśli dotyczy) lub temperaturę otoczenia. W przypadku częstych zacięć, zweryfikuj rozmiar gwoździ i czystość magazynka. Jeśli dioda LED miga na czerwono, narzędzie jest w trybie zacięcia – należy usunąć zacięty gwóźdź zgodnie z procedurą opisaną w instrukcji.
Informacje o producencie
RIDGID
Praktyczna pomoc
Typowe problemy
Narzędzie nie działa lub działa słabo
Sprawdź zasilanie, naładuj akumulator lub pozwól narzędziu osiągnąć odpowiednią temperaturę roboczą.
Częste zacięcia gwoździ
Sprawdź, czy używasz gwoździ o właściwym rozmiarze, wyczyść magazynek lub dokręć poluzowane śruby.
Przed użyciem
- Sprawdź dokręcenie wszystkich śrub i nakrętek.
- Upewnij się, że mechanizm styku z obrabianym przedmiotem działa płynnie.
- Wybierz odpowiedni tryb pracy (sekwencyjny lub kontaktowy).
- Naładuj akumulator (zalecane 3Ah lub więcej).
Parametry w praktyce
- Pojemność magazynka
- 60-70 gwoździ
- Zakres gwoździ
- 2 cale – 3-1/2 cala
- Średnica gwoździa
- 0.113 - 0.131 cala
Ilustracje i schematy
- Rysunki 1-5: Montaż haka, akumulatora, ładowanie gwoździ.
- Rysunek 6: Przełącznik trybu pracy.

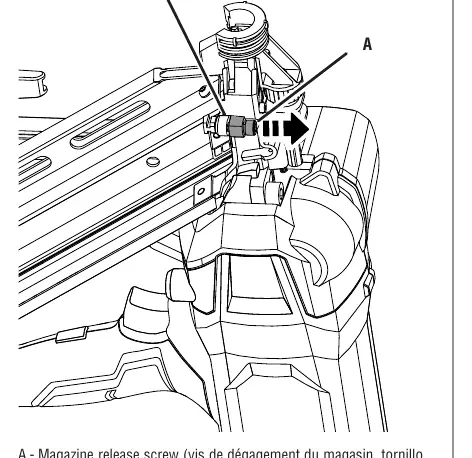

- Rysunki 11-13: Procedura usuwania zacięć.
Zgodność modelu
- Używaj tylko akumulatorów i ładowarek wymienionych w suplemencie 988000-302.
- Nie używaj gwoździ o średnicy mniejszej niż 0.113 cala.
