Instrukcja obsługi falownika iTechworld Pure Sine Wave

Kompletny przewodnik po instalacji i obsłudze falownika iTechworld Pure Sine Wave (modele 2000W i 3000W). Dowiedz się, jak bezpiecznie podłączyć akumulator, zamontować urządzenie, interpretować kody błędów i korzystać z funkcji zdalnego...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Falownik iTechworld Pure Sine Wave służy do konwersji zasilania 12V DC z akumulatora na zasilanie 240V AC. Przed użyciem należy go poprawnie uziemić, podłączyć do akumulatora z odpowiednim bezpiecznikiem i zapewnić odpowiednią wentylację. str. 3, 7, 8

Najważniejsze czynności

  • Podłączenie akumulatora str. 8
  • Uziemienie obudowy str. 8

Pierwsze uruchomienie

  • Upewnij się, że całkowita moc urządzeń nie przekracza mocy znamionowej falownika, podłącz urządzenia do gniazd 240V, włącz falownik, a następnie włącz urządzenia. str. 14

Problemy i rozwiązania

Dioda Fault miga 1 raz

Ochrona napięciowa: upewnij się, że napięcie wynosi 10.5V - 15.5V.

str. 6
Dioda Fault miga 4 razy

Przeciążenie: upewnij się, że pobór mocy nie przekracza maksimum falownika.

str. 6

Konserwacja i reset

  • W przypadku błędów (np. napięciowych lub termicznych), odizoluj falownik na 60 sekund, a następnie sprawdź parametry pracy. str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie wejściowe 10.5V - 15.5V Zakres napięcia DC str. 16
Moc ciągła 2000W / 3000W Moc znamionowa modelu str. 16

Gdzie szukać w PDF

  • Opis produktu str. 3, 4
  • Instalacja str. 7, 8, 9, 10
  • Specyfikacja str. 16
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Falownik iTechworld Pure Sine Wave został zaprojektowany do konwersji zasilania 12V z akumulatora na bezpieczne i niezawodne zasilanie 240V. Urządzenie jest idealne do użytku w przyczepach kempingowych, kamperach i pojazdach 4WD. Przed przystąpieniem do instalacji zaleca się skorzystanie z usług wykwalifikowanego elektryka.

Opis urządzenia

Falownik posiada stronę wejściową (zasilanie DC) oraz wyjściową (gniazda 240V). Na obudowie znajdują się:

Schemat budowy falownika
Schemat budowy falownika
  • Zaciski dodatni (+) i ujemny (-) do podłączenia akumulatora.
  • Wentylator chłodzący.
  • Gniazda wyjściowe 240V.
  • Włącznik zasilania.
  • Wskaźniki LED.
  • Port do podłączenia opcjonalnego pilota zdalnego sterowania.
  • Punkt uziemienia obudowy.

Instalacja

Instalacja powinna być przeprowadzona zgodnie z poniższymi wytycznymi:

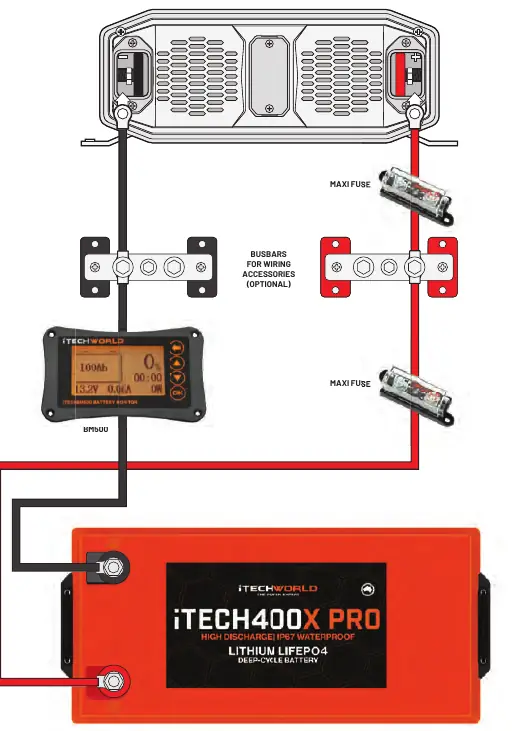

Schemat podstawowej instalacji
Schemat podstawowej instalacji
Wymiary montażowe pilota
Wymiary montażowe pilota
Prawidłowa orientacja montażu
Prawidłowa orientacja montażu
Schemat połączenia akumulatorów
Schemat połączenia akumulatorów
  • Uziemienie: Obowiązkowe przed użyciem. Należy podłączyć kabel miedziany o przekroju co najmniej 4mm² do punktu uziemienia na wsporniku montażowym i do ramy pojazdu lub ujemnego bieguna akumulatora.
  • Podłączenie akumulatora: Upewnij się, że używasz odpowiednich kabli i bezpieczników. Najpierw podłącz kabel dodatni, a następnie ujemny. Zawsze stosuj bezpiecznik na kablu dodatnim blisko akumulatora.
  • Wymagania montażowe: Zapewnij co najmniej 100mm wolnej przestrzeni wokół urządzenia dla wentylacji. Montuj poziomo na stabilnej powierzchni, unikając wilgoci, pyłu i oparów.
  • Zdalne sterowanie: Opcjonalny pilot pozwala na obsługę falownika z odległości. Wymaga wycięcia otworu montażowego i podłączenia kablem RJ12.

Obsługa

Po poprawnym podłączeniu:

  1. Upewnij się, że całkowita moc urządzeń nie przekracza mocy znamionowej falownika.
  2. Sprawdź, czy akumulator jest naładowany.
  3. Podłącz urządzenie do gniazda 240V.
  4. Włącz falownik przełącznikiem.
  5. Włącz podłączone urządzenia.

Wskaźniki LED i rozwiązywanie problemów

Falownik informuje o swoim stanie za pomocą diod Power i Fault:

  • Standby: Obie diody migają.
  • In Use: Dioda Power świeci, Fault wyłączona.
  • Fault: Dioda Power świeci, Fault miga.

Kody błędów (migająca dioda Fault):

  • 1 raz: Ochrona przed zbyt niskim/wysokim napięciem (sprawdź napięcie wejściowe 10.5V-15.5V).
  • 2 razy: Zwarcie na wyjściu AC (sprawdź podłączone urządzenia).
  • 3 razy: Ochrona termiczna (temperatura musi być między -10°C a 50°C).
  • 4 razy: Przeciążenie wyjścia AC (zmniejsz obciążenie).
  • 5 razy: Błąd wewnętrzny (skontaktuj się z serwisem).

Dane techniczne

Urządzenie obsługuje akumulatory typu SLD, AGM, GEL oraz LiFePO4. Zakres napięcia wejściowego wynosi 10.5V - 15.5V. Modele różnią się mocą ciągłą (2000W lub 3000W) oraz wymaganym bezpiecznikiem (250A dla 2000W, 450A dla 3000W).

Bezpieczeństwo

Nie demontuj ani nie modyfikuj urządzenia. Nie używaj w pobliżu łatwopalnych oparów. Nie podłączaj do systemów podtrzymywania życia. Zawsze używaj zalecanych bezpieczników i przekrojów kabli.

Informacje o producencie

iTechworld

Profil marki

Praktyczna pomoc

Typowe problemy

Dioda Fault miga 1 raz

Aktywowano ochronę napięciową. Odłącz falownik na 60 sekund i upewnij się, że napięcie wejściowe wynosi 10.5V - 15.5V.

Dioda Fault miga 2 razy

Wykryto zwarcie na wyjściu AC. Odłącz falownik, sprawdź podłączone urządzenie i podłącz ponownie.

Dioda Fault miga 3 razy

Ochrona termiczna. Upewnij się, że temperatura otoczenia mieści się w zakresie -10°C do 50°C.

Dioda Fault miga 4 razy

Przeciążenie. Upewnij się, że łączna moc urządzeń nie przekracza mocy znamionowej falownika.

Przed użyciem

  • Sprawdź, czy akumulator jest typu SLD, AGM, GEL lub LiFePO4.
  • Upewnij się, że masz odpowiednie kable i bezpieczniki (zgodnie z tabelą w instrukcji).
  • Zapewnij 100mm przestrzeni wokół falownika dla wentylacji.
  • Upewnij się, że falownik jest zamontowany poziomo na stabilnej powierzchni.
  • Sprawdź, czy napięcie akumulatora wynosi 12V.

Parametry w praktyce

Napięcie wejściowe
Zakres pracy falownika: 10.5V - 15.5V DC.

Ilustracje i schematy

  • Schemat podstawowy pokazuje połączenie falownika z akumulatorem przez bezpiecznik i opcjonalny bocznik (shunt) oraz monitor baterii.
  • Schemat montażu pilota pokazuje wymiary otworu montażowego (86mm x 86mm).

Zgodność modelu

  • Falownik współpracuje z akumulatorami 12V typu SLD, AGM, GEL, LiFePO4.
  • Możliwe łączenie akumulatorów równolegle w celu zwiększenia wydajności.
