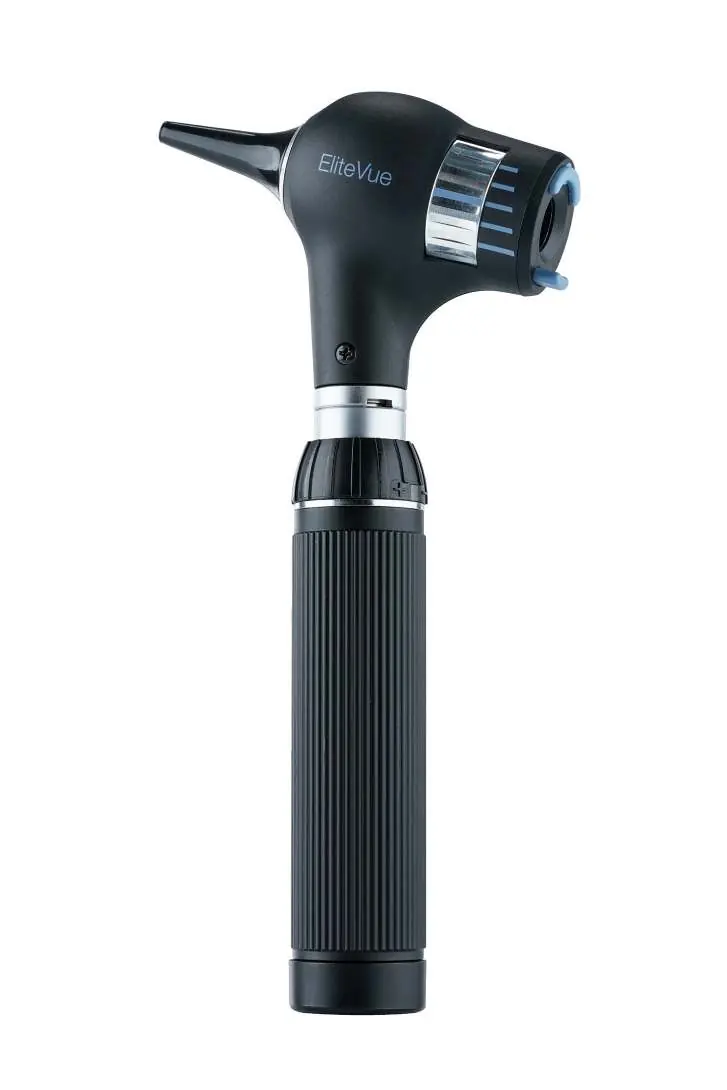

Instrukcja obsługi otoskopu Riester EliteVue

Kompletny przewodnik użytkownika otoskopu Riester EliteVue. Dowiedz się, jak obsługiwać urządzenie, wymieniać baterie, czyścić głowicę i przeprowadzać badania.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Otoskop Riester EliteVue służy do oświetlania i badania przewodu słuchowego oraz błony bębenkowej. Urządzenie wymaga zasilania z rękojeści bateryjnej (typu C lub AA) i użycia dedykowanych wzierników. str. 5, 13, 21, 29

Najważniejsze czynności

Wymiana lampy str. 6, 13, 22, 30
Czyszczenie str. 6, 13, 22, 30

Pierwsze uruchomienie

Usuń folię zabezpieczającą z akumulatora przed pierwszym użyciem. str. 4, 12, 20, 28

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Powiększenie	5,5x	Powiększenie optyczne	str. 5, 13, 21, 29
Żywotność lampy LED	10 000 h	Średnia żywotność	str. 6, 13, 22, 30

Gdzie szukać w PDF

Strona tytułowa str. 1
Spis treści str. 2, 10, 18, 26
Dane techniczne str. 6, 13, 22, 30

Spis treści

Najważniejsze informacje z instrukcji

Otoskop Riester EliteVue to wysokiej jakości urządzenie diagnostyczne przeznaczone do badania przewodu słuchowego i błony bębenkowej. Urządzenie powinno być używane wyłącznie przez przeszkolony personel medyczny. Należy stosować wyłącznie oryginalne akcesoria i części zamienne firmy Riester, aby zapewnić bezpieczeństwo i prawidłowe działanie.

Opis urządzenia

System składa się z głowicy instrumentu oraz rękojeści bateryjnej. Głowica EliteVue jest kompatybilna z różnymi typami rękojeści bateryjnych Riester (typ C i AA), które mogą być zasilane bateriami alkalicznymi lub akumulatorami.

Zasilanie i ładowanie

Rękojeści bateryjne:

Typ C i AA: Wymagają odpowiednich baterii alkalicznych lub akumulatorów Riester (ri-accu).
Ładowanie: W zależności od modelu, rękojeści można ładować w stacji ri-charger, za pomocą ładowarki wtykowej lub przez złącze USB (w przypadku modelu ri-accu USB).
Ważne: Przed pierwszym użyciem akumulatorów należy usunąć czerwoną folię zabezpieczającą z bieguna dodatniego.

Obsługa urządzenia

Włączanie/Wyłączanie: Obróć pierścień przełącznika na górze rękojeści zgodnie z ruchem wskazówek zegara, aby włączyć urządzenie. Obrót w przeciwnym kierunku wyłącza instrument.
Regulacja światła (rheotronic): Umożliwia płynną regulację intensywności światła. Po włączeniu intensywność zawsze wynosi 100%.
Fokus: Pokrętło ostrości pozwala na regulację zakresu ostrości w kanale słuchowym.
Test pneumatyczny: Wymaga dodatkowej gruszki (nie dołączonej do zestawu), którą podłącza się do złącza na głowicy.

Wzierniki uszne

Można stosować wzierniki jednorazowe lub wielorazowe. Wzierniki L1/L2 montuje się przez obrót, natomiast wzierniki L3 montuje się na wcisk i zdejmuje za pomocą przycisku wyrzutnika.

Konserwacja i czyszczenie

Czyszczenie: Głowicę i rękojeść należy czyścić zewnętrznie wilgotną szmatką. Nie zanurzać urządzenia w płynach.
Sterylizacja: Wzierniki wielorazowe można sterylizować w autoklawie w temperaturze 134°C przez 10 minut.
Wymiana lampy: Należy odkręcić głowicę od rękojeści, wyciągnąć starą lampę i włożyć nową.

Praktyczna pomoc

Typowe problemy

Słabe światło

Wymień baterie na nowe lub naładuj akumulator.

Instrument nie włącza się

Sprawdź, czy baterie są poprawnie włożone i czy usunięto folię zabezpieczającą z akumulatora.

Brak ładowania

Upewnij się, że używasz oryginalnej ładowarki Riester i że styki są czyste.

Przed użyciem

Sprawdź, czy używasz oryginalnych akcesoriów Riester.
Upewnij się, że folia zabezpieczająca z akumulatora została usunięta.
Sprawdź, czy głowica jest poprawnie zamocowana na rękojeści.
Upewnij się, że używasz odpowiedniego rozmiaru wziernika.

Parametry w praktyce

Powiększenie: 5,5-krotne powiększenie optyczne dla lepszej wizualizacji.
Pole widzenia: 11 mm przy odległości 20 mm.
Żywotność lampy LED: Średnio 10 000 godzin pracy.

Ilustracje i schematy

Rękojeść bateryjna: dolna część z gwintem do wymiany baterii.
Głowica: złącze do wzierników i pokrętło ostrości.
Wskaźnik ładowania (dla ri-accu USB): zielony (naładowany), migający zielony (ładuje się), pomarańczowy (niski poziom).

Zgodność modelu

Głowice LED są kompatybilne tylko z określonymi numerami seryjnymi stacji ri-former.
Wzierniki Riester są kompatybilne z systemem EliteVue.
