Instrukcja obsługi wiertarki udarowej Ronix 2214
Poznaj funkcje i zasady bezpiecznej obsługi wiertarki udarowej Ronix 2214. Sprawdź specyfikację, instrukcję montażu wiertła, obsługę trybów pracy oraz wskazówki dotyczące konserwacji urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi wiertarki udarowej Ronix 2214. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń ciała. Narzędzie przeznaczone jest do wiercenia w drewnie, stali oraz betonie. Pamiętaj o stosowaniu środków ochrony osobistej, takich jak okulary ochronne, oraz o odłączeniu urządzenia od zasilania przed wymianą akcesoriów lub przystąpieniem do konserwacji.

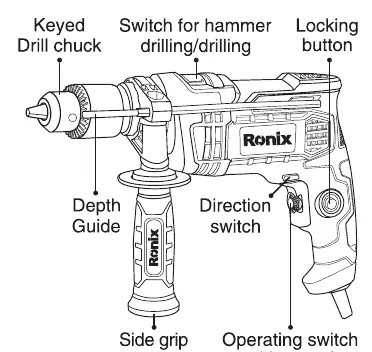

Opis urządzenia
Wiertarka wyposażona jest w następujące elementy sterujące:
- Uchwyt wiertarski (kluczykowy): Służy do mocowania wierteł.
- Przełącznik trybu pracy: Pozwala wybrać między wierceniem a wierceniem udarowym.
- Włącznik z regulacją prędkości: Umożliwia płynną kontrolę obrotów poprzez siłę nacisku.
- Przycisk blokady: Utrzymuje włącznik w pozycji włączonej dla pracy ciągłej.
- Przełącznik kierunku obrotów: Zmienia kierunek pracy wiertła.
- Uchwyt boczny i ogranicznik głębokości: Zapewniają stabilność i precyzję wiercenia.
Specyfikacja techniczna
- Moc znamionowa: 750W
- Napięcie: 220-240V, 50-60Hz
- Prędkość bez obciążenia: 0-2800 obr./min
- Częstotliwość udaru: 48000 BPM
- Uchwyt: Kluczykowy 13mm
- Zdolność wiercenia: Drewno 25mm, Stal 13mm, Beton 13mm
Instalacja i obsługa
Montaż i demontaż wiertła:
- Upewnij się, że narzędzie jest odłączone od zasilania.
- Umieść wiertło w uchwycie tak głęboko, jak to możliwe.
- Dokręć uchwyt ręcznie, a następnie użyj kluczyka, dokręcając wszystkie trzy otwory uchwytu równomiernie zgodnie z ruchem wskazówek zegara.
- Aby wyjąć wiertło, przekręć kluczyk w jednym otworze w kierunku przeciwnym do ruchu wskazówek zegara i poluzuj uchwyt ręcznie.
Uchwyt boczny i ogranicznik głębokości:
Uchwyt boczny można obracać wokół osi wiertarki. Poluzuj go, obracając w lewo, ustaw w żądanej pozycji i dokręć w prawo. Ogranicznik głębokości montuje się w podstawie uchwytu bocznego, co pozwala na wiercenie otworów o równej głębokości.
Tryby pracy
Narzędzie posiada przełącznik trybu pracy:
- Wiercenie udarowe: Przesuń przełącznik w prawo (symbol młotka).
- Wiercenie (obrotowe): Przesuń przełącznik w lewo (symbol wiertła).
Konserwacja i serwis
Regularna konserwacja zapewnia bezpieczeństwo i długą żywotność narzędzia:
- Zawsze odłączaj urządzenie od zasilania przed inspekcją.
- Utrzymuj otwory wentylacyjne w czystości, aby zapobiec przegrzaniu.
- Okresowo sprawdzaj, czy wszystkie śruby są dokręcone.
- Regularnie kontroluj stan izolacji przewodu zasilającego.
- Wymianę szczotek węglowych oraz inne naprawy należy zlecać autoryzowanemu serwisowi Ronix.
Zasady bezpieczeństwa
Podczas pracy z elektronarzędziem należy przestrzegać następujących zasad:
- Nie używaj narzędzia w atmosferze wybuchowej (pary, gazy, pyły).
- Trzymaj dzieci i osoby postronne z dala od miejsca pracy.
- Używaj przedłużaczy przystosowanych do pracy na zewnątrz, jeśli pracujesz poza budynkiem.
- Zawsze trzymaj narzędzie za izolowane powierzchnie chwytne, aby uniknąć porażenia w przypadku kontaktu z ukrytymi przewodami.
- Nie dotykaj wiertła ani obrabianego materiału bezpośrednio po pracy – mogą być bardzo gorące.
Praktyczna pomoc
Typowe problemy
Wiertło nie trzyma się w uchwycie lub bije podczas pracy.
Upewnij się, że dokręciłeś wszystkie trzy otwory uchwytu za pomocą kluczyka. Nierównomierne dokręcenie może powodować bicie.
Narzędzie nie uruchamia się.
Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka. Jeśli włącznik był zablokowany, naciśnij go ponownie, aby zwolnić blokadę.
Nadmierne iskrzenie lub spadek mocy.
Może to oznaczać zużycie szczotek węglowych. Skontaktuj się z autoryzowanym serwisem Ronix w celu ich wymiany.
Przed użyciem
- Sprawdź, czy wiertło jest poprawnie i mocno zamocowane w uchwycie.
- Upewnij się, że uchwyt boczny jest stabilnie dokręcony.
- Sprawdź, czy wybrany tryb pracy (wiercenie/udar) jest odpowiedni dla materiału.
- Upewnij się, że przewód zasilający nie jest uszkodzony.
- Załóż okulary ochronne i inne wymagane środki ochrony osobistej.
Parametry w praktyce
- Prędkość 0-2800 obr./min
- Płynna regulacja pozwala na dostosowanie prędkości do twardości materiału.
Ilustracje i schematy
- Uchwyt wiertarski: Wymaga użycia kluczyka do mocowania wierteł.
- Przełącznik trybu: Znajduje się na górze obudowy, służy do zmiany między wierceniem a udarem.
- Przycisk blokady: Znajduje się przy włączniku, służy do pracy ciągłej.
Zgodność modelu
- Wiercenie w drewnie: do 25mm.
- Wiercenie w stali: do 13mm.
- Wiercenie w betonie: do 13mm.
