Instrukcja obsługi wzmacniacza Rotel RC-1572MKII
Szybki przewodnik po instrukcji obsługi wzmacniacza Rotel RC-1572MKII. Dowiedz się, jak podłączyć urządzenia, skonfigurować ustawienia dźwięku, korzystać z wejść cyfrowych i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do użytkowania wzmacniacza Rotel RC-1572MKII należy zapoznać się z zasadami bezpieczeństwa. Urządzenie wymaga zapewnienia co najmniej 10 cm wolnej przestrzeni wokół obudowy dla prawidłowej wentylacji. Zawsze wyłączaj wszystkie komponenty systemu przed podłączaniem lub odłączaniem kabli. Zaleca się również ustawienie głośności na minimum przed włączeniem lub wyłączeniem wzmacniacza.
Opis urządzenia
Panel przedni zawiera przycisk zasilania, wejście USB dla urządzeń Apple, czujnik podczerwieni dla pilota, wyświetlacz oraz przyciski wyboru źródła i menu. Panel tylny wyposażony jest w szeroki zestaw złączy: wejścia analogowe (Phono, CD, Tuner, Aux), wejścia zbalansowane (XLR), wejścia cyfrowe (Coaxial, Optical), wyjścia (Preamp, Mono Sub), porty sterowania (RS232, 12V Trigger) oraz złącze sieciowe.
Podłączenia
Wzmacniacz oferuje elastyczne opcje połączeń:

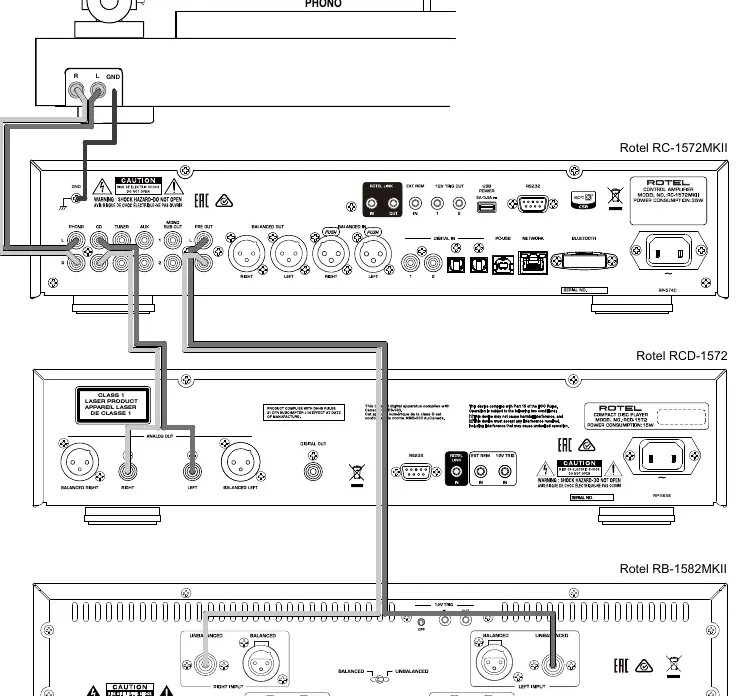

- Analogowe: Podłącz gramofon do wejścia Phono (z uziemieniem) lub inne źródła do wejść liniowych RCA.

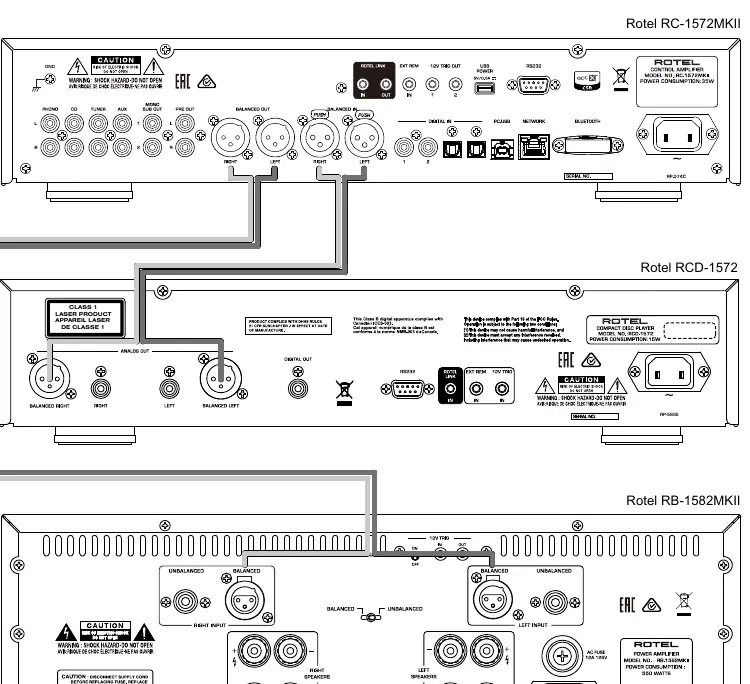

- Zbalansowane: Użyj wejść i wyjść XLR dla wysokiej jakości połączeń z kompatybilnymi komponentami.

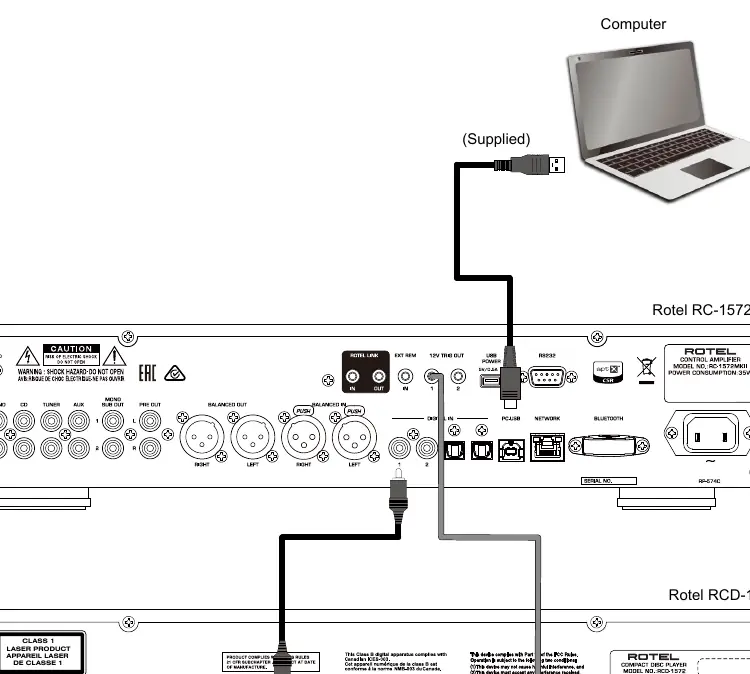

- Cyfrowe: Podłącz źródła cyfrowe do wejść Coaxial lub Optical.
- PC-USB: Użyj portu PC-USB do podłączenia komputera. Wymaga sterownika dla USB Audio Class 2.0 w systemie Windows.
Obsługa i ustawienia

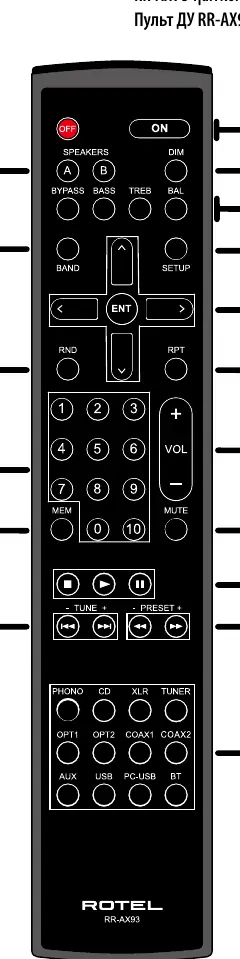

Większość funkcji dostępna jest z poziomu panelu przedniego lub pilota RR-AX93. Menu ustawień pozwala na konfigurację:
- Tone Control: Regulacja tonów niskich (Bass) i wysokich (Treble) lub ich całkowite obejście (Bypass).
- Dimmer: Regulacja jasności wyświetlacza i diody zasilania.
- Power: Ustawienia automatycznego wyłączania (Auto Power Off) oraz zasilania portu USB.
- Network: Konfiguracja połączenia sieciowego (DHCP lub statyczne IP).
Rozwiązywanie problemów
W przypadku braku dźwięku sprawdź poprawność połączeń kabli oraz czy wybrano właściwe źródło. Jeśli wskaźnik zasilania nie świeci, upewnij się, że urządzenie jest podłączone do sprawnego gniazdka i sprawdź bezpiecznik. Problemy z Bluetooth można rozwiązać poprzez usunięcie urządzenia z pamięci wzmacniacza i ponowne sparowanie.
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź połączenia kabli, upewnij się, że wybrano właściwe źródło i że wzmacniacz mocy jest włączony.
Problemy z Bluetooth
Usuń sparowane urządzenie z pamięci wzmacniacza i telefonu, a następnie spróbuj ponownie nawiązać połączenie.
Wskaźnik zasilania nie świeci
Sprawdź gniazdko elektryczne, włącznik zasilania oraz bezpiecznik wewnętrzny.
Przed użyciem
- Wyłącz wszystkie komponenty systemu przed podłączaniem kabli.
- Ustaw głośność na minimum przed włączeniem urządzenia.
- Zapewnij 10 cm wolnej przestrzeni wokół urządzenia dla wentylacji.
- Użyj wysokiej jakości ekranowanych kabli.
- Upewnij się, że napięcie zasilania jest zgodne z oznaczeniem na tylnym panelu.
Parametry w praktyce
- Pasmo przenoszenia
- Zakres częstotliwości, które wzmacniacz może wiernie odtworzyć.
- Wejście Phono
- Specjalne wejście dla gramofonów z wkładką MM.
Ilustracje i schematy

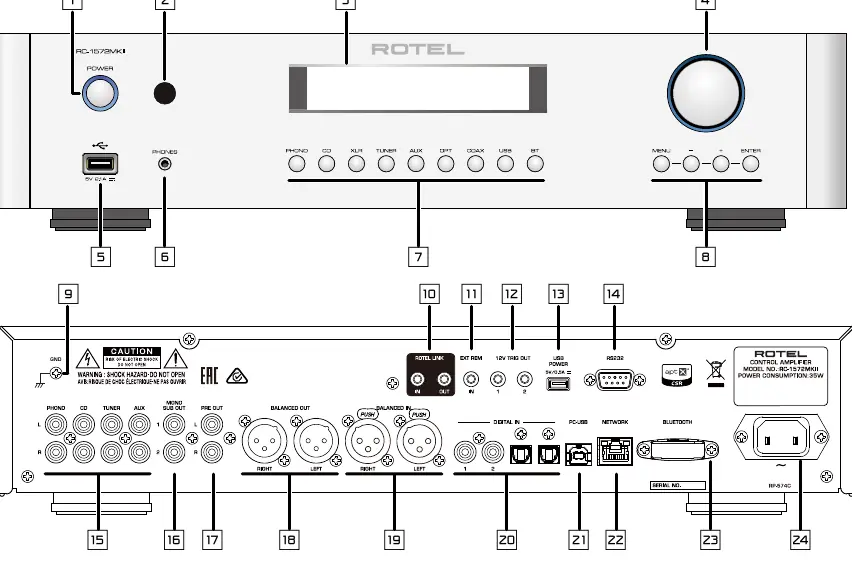

- Panel przedni: przycisk zasilania, wejście USB, czujnik pilota, wyświetlacz, przyciski wyboru źródła i menu.
- Panel tylny: wejścia analogowe (RCA, XLR), wejścia cyfrowe (Coaxial, Optical), wyjścia (Preamp, Sub), porty sterowania (RS232, 12V Trigger).
Zgodność modelu
- Obsługuje USB Audio Class 1.0 i 2.0 (dla 2.0 wymagany sterownik Windows).
- Wejście Phono przeznaczone tylko dla wkładek MM.
- Nie podłączaj jednocześnie RCA i XLR do tego samego źródła.
