Instrukcja obsługi wzmacniacza zintegrowanego Rotel RA-1592MKII
Szybki przewodnik po wzmacniaczu zintegrowanym Rotel RA-1592MKII. Dowiedz się, jak podłączyć głośniki, źródła dźwięku, skonfigurować ustawienia sieciowe i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacz Rotel RA-1592MKII to zaawansowane urządzenie audio. Przed przystąpieniem do użytkowania należy pamiętać o kilku kluczowych zasadach:
- Bezpieczeństwo: Zawsze wyłączaj wszystkie urządzenia w systemie przed podłączaniem lub odłączaniem jakichkolwiek kabli.
- Wentylacja: Zapewnij minimum 10 cm wolnej przestrzeni wokół obudowy, aby zapobiec przegrzaniu.
- Głośność: Przed włączeniem lub wyłączeniem wzmacniacza zawsze ustawiaj głośność na minimum.
- Zasilanie: Używaj wyłącznie dostarczonego kabla zasilającego.
Opis urządzenia
Panel przedni zawiera przycisk zasilania, wejście słuchawkowe, przyciski wyboru głośników (A/B), pokrętło głośności, przyciski wyboru źródła oraz menu. Panel tylny oferuje szeroki wachlarz złączy: wejścia analogowe (Phono, CD, Tuner, Aux), wejścia cyfrowe (Coaxial, Optical), wyjścia głośnikowe, wyjście na subwoofer, wejścia zbalansowane (XLR), złącze sieciowe, RS232 oraz 12V Trigger.
Podłączenie i instalacja
Podłączanie komponentów powinno odbywać się przy wyłączonym zasilaniu:

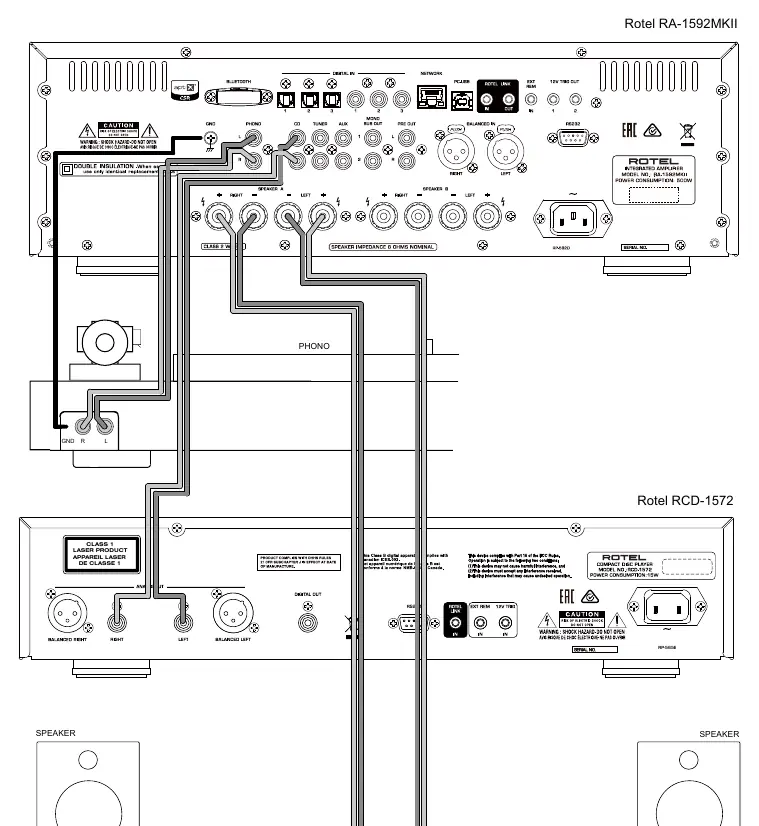

- Głośniki: Użyj izolowanego przewodu dwużyłowego. Upewnij się, że polaryzacja (+/-) jest zgodna dla każdego kanału. Przy użyciu dwóch par głośników (A+B) wszystkie muszą mieć impedancję co najmniej 8 omów.

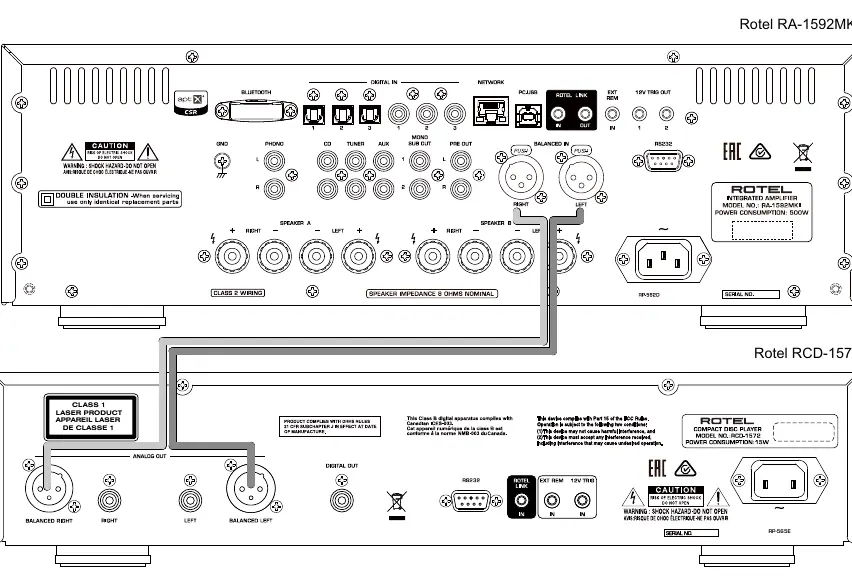

- Źródła analogowe: Podłącz gramofon do wejścia Phono (z uziemieniem) lub inne urządzenia do wejść liniowych (CD, Tuner, Aux). Nie podłączaj jednocześnie RCA i XLR dla tego samego źródła.

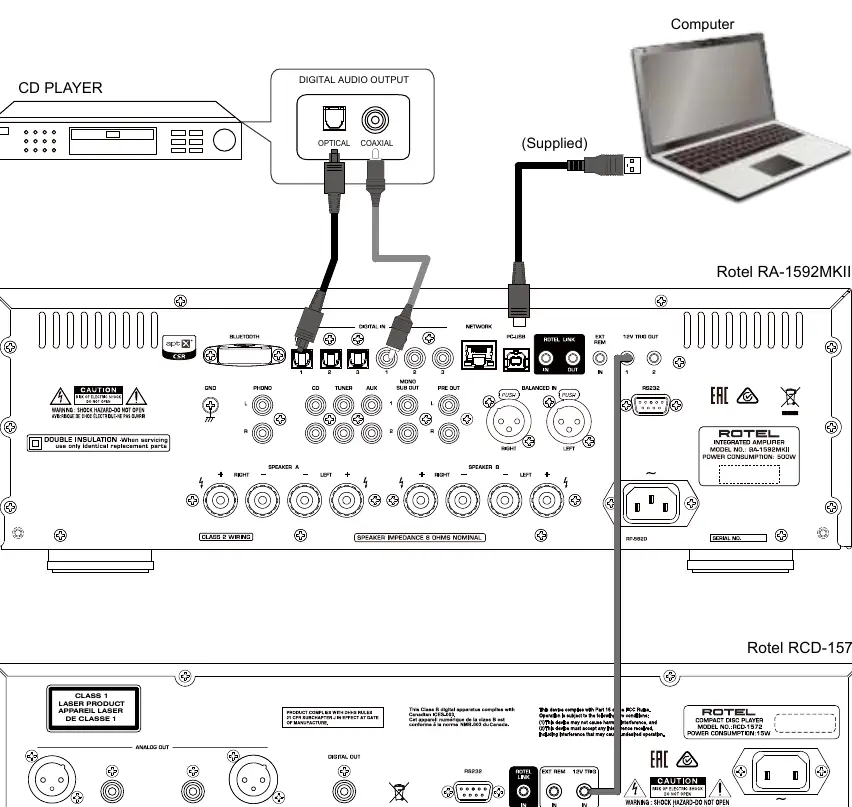

- Źródła cyfrowe: Podłącz urządzenia do wejść optycznych lub koaksjalnych.
- PC-USB: Podłącz komputer kablem USB. W systemie Windows dla trybu USB Audio Class 2.0 może być wymagana instalacja sterownika z dołączonej płyty CD.
Obsługa i ustawienia

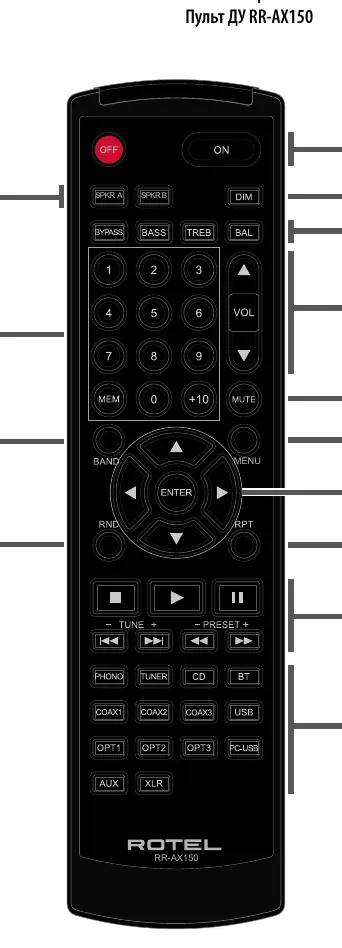

Wzmacniaczem można sterować za pomocą panelu przedniego lub dołączonego pilota RR-AX150. Menu ustawień pozwala na konfigurację:
- Tone Control: Regulacja tonów niskich i wysokich (dostępna tylko przy wyłączonym Tone Bypass).
- Power Option: Wybór trybu pracy sieciowej (Normal/Quick).
- Auto Power Off: Ustawienie automatycznego wyłączania po określonym czasie bezczynności.
- Fixed Gain: Ustawienie stałego poziomu głośności dla wybranego wejścia.
- Signal Sense: Automatyczne wybudzanie wzmacniacza po wykryciu sygnału audio.
Rozwiązywanie problemów
Jeśli wystąpią problemy, sprawdź najpierw połączenia kablowe. Jeśli wzmacniacz wyświetla komunikat AMP PROTECTION, wyłącz go, pozwól mu ostygnąć i sprawdź, czy kable głośnikowe nie są zwarte. W przypadku braku dźwięku upewnij się, że wybrano właściwe źródło i głośniki (A lub B).
Dane techniczne
Wzmacniacz oferuje moc 200W na kanał przy 8 omach. Obsługuje formaty audio do 384kHz/32bit przez PC-USB oraz Bluetooth z kodekiem aptX. Urządzenie posiada certyfikat Roon Tested.
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź połączenia kabli, wybrane źródło sygnału oraz czy włączone są odpowiednie głośniki (A lub B). Upewnij się, że wzmacniacz nie jest w trybie ochrony (AMP PROTECTION).
Wskaźnik zasilania nie świeci
Sprawdź, czy kabel zasilający jest poprawnie podłączony do gniazdka i czy gniazdko działa. Jeśli problem nadal występuje, może być przepalony bezpiecznik wewnętrzny – skontaktuj się z serwisem.
Problemy z połączeniem Bluetooth
Usuń wzmacniacz z pamięci urządzenia (opcja 'Zapomnij urządzenie') i spróbuj sparować ponownie. Jeśli wymagane jest hasło, wpisz '0000'.
Przed użyciem
- Wyłącz wszystkie urządzenia w systemie przed podłączaniem kabli.
- Zapewnij 10 cm wolnej przestrzeni wokół wzmacniacza.
- Ustaw głośność na minimum przed włączeniem.
- Sprawdź, czy polaryzacja głośników (+/-) jest zgodna.
- Upewnij się, że wybrano właściwe napięcie zasilania (zgodnie z tabliczką na tylnym panelu).
Parametry w praktyce
- Moc wyjściowa
- 200W na kanał przy 8 omach (oba kanały wysterowane).
- Impedancja głośników
- Zalecane 8 omów. Przy użyciu dwóch par głośników (A+B) wszystkie muszą mieć min. 8 omów.
Ilustracje i schematy
- Panel przedni: Przycisk zasilania, wejście słuchawkowe, wybór głośników, pokrętło głośności, przyciski menu.

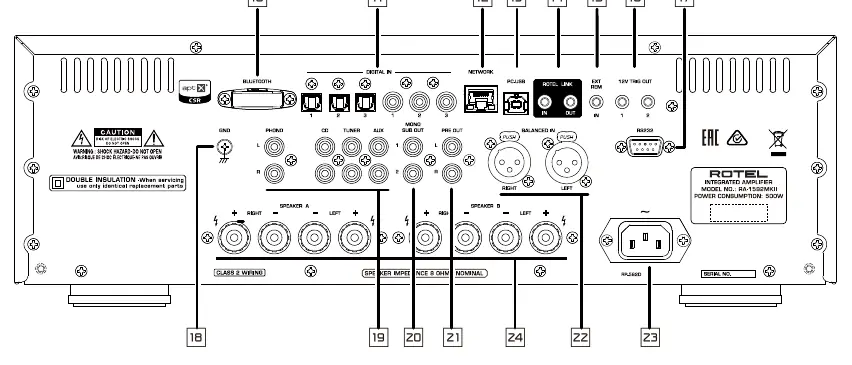

- Panel tylny: Wejścia analogowe (Phono, CD, Tuner, Aux), wejścia cyfrowe (Coax, Opt), wyjścia głośnikowe, złącze sieciowe, RS232.
Zgodność modelu
- Współpracuje z głośnikami o impedancji 4-8 omów.
- Wymaga sterownika USB dla Windows przy trybie USB Audio Class 2.0.
- Obsługuje MQA i MQA Studio przez PC-USB.
