Instrukcja obsługi wzmacniacza mocy Vonyx VXA Series

Najważniejsze informacje z instrukcji

Wzmacniacz mocy Vonyx VXA Series to profesjonalne urządzenie audio. Przed pierwszym użyciem należy zapoznać się z instrukcją, aby uniknąć utraty gwarancji i uszkodzenia sprzętu. Urządzenie wymaga zasilania 220-240Vac/50Hz. Nie należy otwierać obudowy ze względu na ryzyko porażenia prądem. Wzmacniacz nie jest przeznaczony do pracy ciągłej w ekstremalnych warunkach.

Opis urządzenia

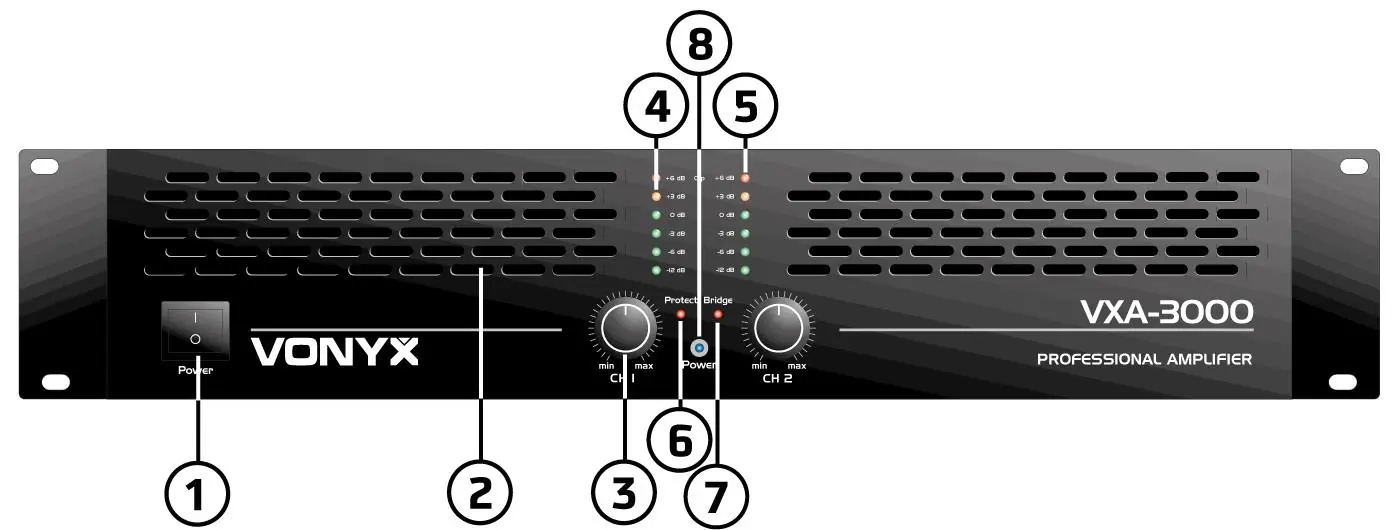

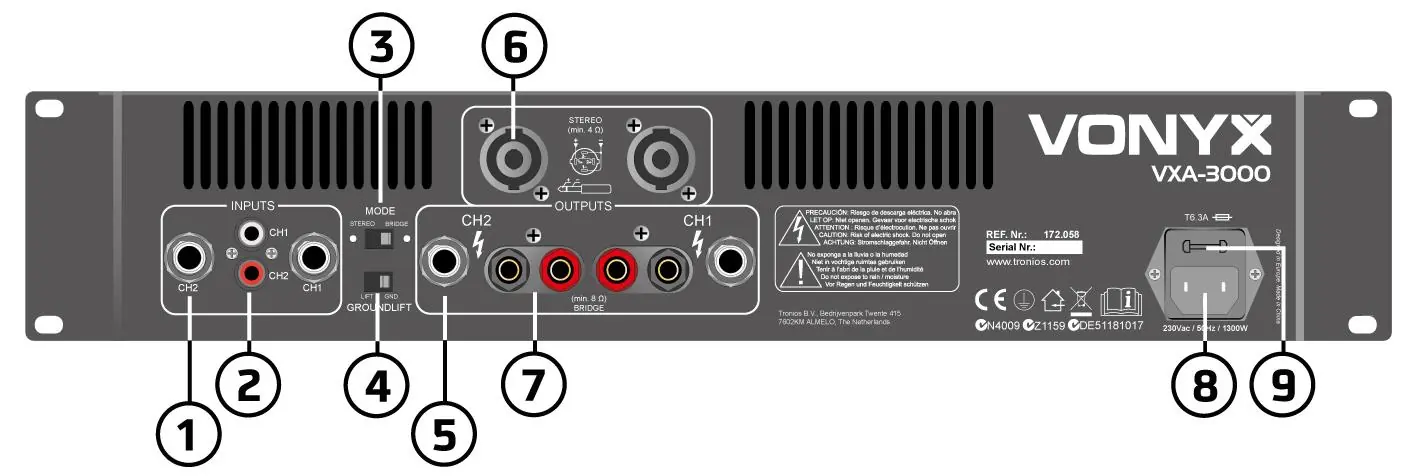

Panel przedni zawiera włącznik zasilania, niezależne regulatory głośności dla kanałów CH1 i CH2, wskaźniki poziomu sygnału, wskaźnik Clip (przeciążenie) oraz wskaźnik Protect (tryb ochrony). Panel tylny wyposażony jest w wejścia sygnałowe (Jack 6.3mm oraz RCA), przełącznik trybu pracy (Stereo/Bridge), przełącznik Ground Lift (eliminacja pętli masy) oraz wyjścia głośnikowe (NL4, Jack 6.3mm, zaciski śrubowe).

Instalacja i podłączenie

Przed podłączeniem kabli upewnij się, że wzmacniacz jest wyłączony. Dobierz odpowiednią średnicę przewodu głośnikowego w zależności od odległości: dla odległości poniżej 10m zalecane jest 1.5mm2, powyżej 10m do 20m - 2.5mm2, a powyżej 20m do 30m - 4.0mm2.

Tryby pracy

Wzmacniacz może pracować w dwóch trybach:

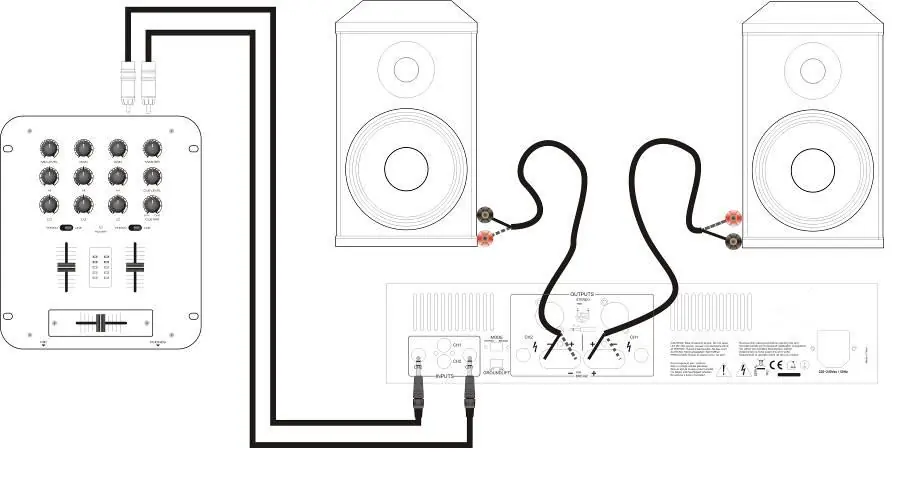

• Stereo: Standardowy tryb lewy/prawy. Każdy kanał posiada własne wejście i regulację głośności. Minimalna impedancja obciążenia wynosi 4 Ohm na kanał.
• Bridge (Mostek): Łączy oba kanały w jeden, co skutkuje podwojeniem mocy wyjściowej. Sygnał należy podłączyć do wejścia kanału A, a głośnik podłączyć do dodatnich (+) zacisków wyjściowych. Minimalna impedancja w tym trybie wynosi 8 Ohm.

Rozwiązywanie problemów

Jeśli wskaźnik Protect świeci się, oznacza to, że wzmacniacz przeszedł w tryb ochrony. Może to być spowodowane słabą wentylacją, zbyt niską impedancją głośników (poniżej 4 Ohm), uszkodzeniem wentylatora lub zwarciem w kablach. Jeśli wskaźniki Clip świecą się w sposób ciągły, należy natychmiast zmniejszyć głośność, aby uniknąć trwałego uszkodzenia sprzętu.

Konserwacja i bezpieczeństwo

Urządzenie należy czyścić wyłącznie suchą szmatką. Nie używaj sprayów czyszczących do przełączników, ponieważ mogą one powodować osadzanie się kurzu i tłuszczu. W przypadku dłuższego nieużywania, odłącz urządzenie od zasilania. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany serwis.
