Instrukcja obsługi wzmacniacza SounDigital 1200.4 EVOPS
Szybki przewodnik po instalacji i konfiguracji wzmacniacza SounDigital 1200.4 EVOPS. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować zwrotnice, ustawić wzmocnienie (gain) oraz bezpiecznie zamontować urządzenie w pojeździe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacz SounDigital 1200.4 EVOPS to kompaktowe urządzenie klasy D, zaprojektowane do pracy w trudnych warunkach (stopień ochrony IP64). Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, poprawnego okablowania oraz precyzyjnej konfiguracji dźwięku.
Bezpieczeństwo i instalacja
- Zasilanie: Urządzenie wymaga napięcia stałego (DC) w zakresie 12.6V - 14.4V.
- Bezpieczniki: Bezpiecznik musi być zainstalowany w odległości maksymalnie 30 cm od akumulatora.
- Montaż: Wybierz suche, wentylowane miejsce. Unikaj montażu bezpośrednio na metalowych elementach pojazdu, aby zapobiec powstawaniu pętli masy (szumów).
- Kable: Używaj kabli zasilających o przekroju minimum 16mm² (5 AWG). Zaleca się stosowanie kabli OFC (Oxygen Free Copper).
- Procedura: Przed rozpoczęciem instalacji zawsze odłącz ujemną klemę akumulatora.

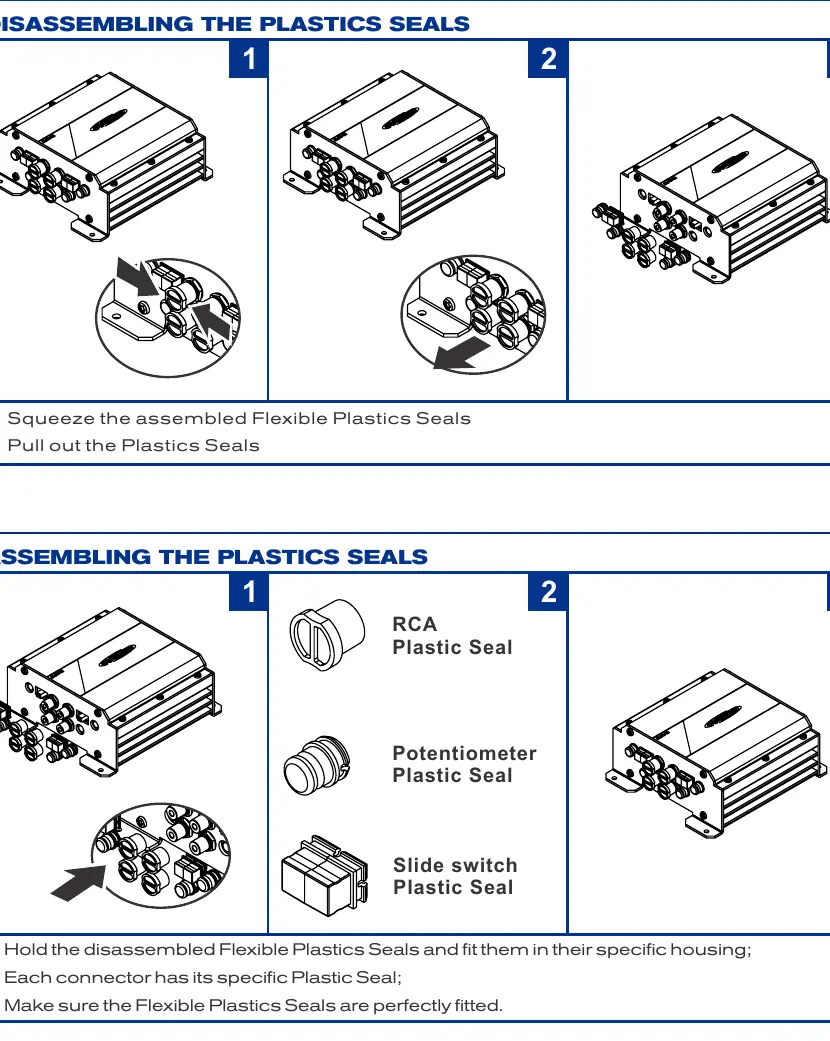

Opis paneli i złączy
Wzmacniacz posiada dwa panele:

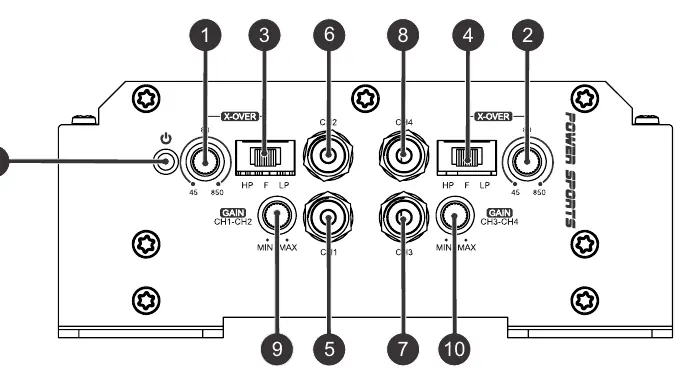

- Panel wejściowy: Zawiera złącza RCA dla sygnału audio, przełączniki zwrotnic (LP/FULL/HP), regulację wzmocnienia (Gain) oraz wskaźnik LED "Power ON".

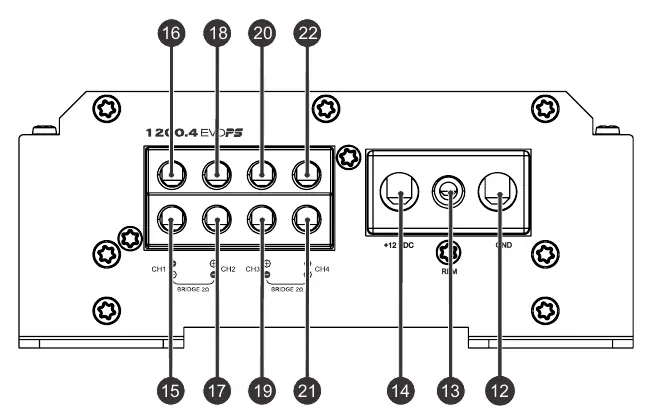

- Panel wyjściowy: Zawiera złącza zasilania (+12V, GND, REM) oraz terminale wyjściowe dla głośników (CH1-CH4).
Konfiguracja wzmacniacza
Ustawianie wzmocnienia (Gain)
- Ustaw głośność jednostki sterującej na 3/4 skali.
- Wyłącz wszelkie procesory dźwięku (EQ, bass, treble).
- Użyj sygnału testowego 60Hz (sinusoida 0dB).
- Podłącz woltomierz AC do wyjść głośnikowych.
- Zwiększaj Gain, aż osiągniesz docelowe napięcie wyjściowe (zgodnie z tabelą w instrukcji).
Konfiguracja zwrotnic
- F (Full Range): Pełne pasmo częstotliwości.
- LP (Low Pass): Filtr dolnoprzepustowy (45Hz - 850Hz).
- HP (High Pass): Filtr górnoprzepustowy (45Hz - 850Hz).
Konserwacja
Czyść wzmacniacz okresowo za pomocą pędzla lub suchej szmatki, aby zapewnić odpowiednią wydajność cieplną radiatora. Upewnij się, że urządzenie jest zimne przed dotknięciem, ponieważ podczas pracy może osiągać temperatury powyżej 60°C.
Informacje o producencie
SounDigital
Praktyczna pomoc
Typowe problemy
Wzmacniacz nie włącza się
Sprawdź połączenie kabla REM (Remote), upewnij się, że bezpiecznik jest sprawny i podłączony, oraz sprawdź napięcie na terminalu +12V.
Słyszalne szumy lub zakłócenia
Sprawdź uziemienie (GND) – musi być solidne i krótkie. Upewnij się, że kable sygnałowe RCA są prowadzone z dala od kabli zasilających.
Przegrzewanie się urządzenia
Upewnij się, że wzmacniacz ma zapewnioną odpowiednią wentylację i nie jest zamontowany w zamkniętej, nieprzewiewnej przestrzeni.
Przed użyciem
- Sprawdź napięcie akumulatora (12.6V - 14.4V)
- Przygotuj kable zasilające o przekroju 16mm² (5 AWG)
- Zainstaluj bezpiecznik w odległości max 30 cm od akumulatora
- Odłącz ujemną klemę akumulatora przed instalacją
- Upewnij się, że masz odpowiednie narzędzia (klucze imbusowe 2mm, 2.5mm, 3mm)
Parametry w praktyce
- Operating Voltage
- Zakres napięcia pracy urządzenia (12.6V - 14.4V).
- Input Sensitivity
- Zakres czułości wejściowej (0.2V - 4V) dla dopasowania sygnału z radia.
Ilustracje i schematy

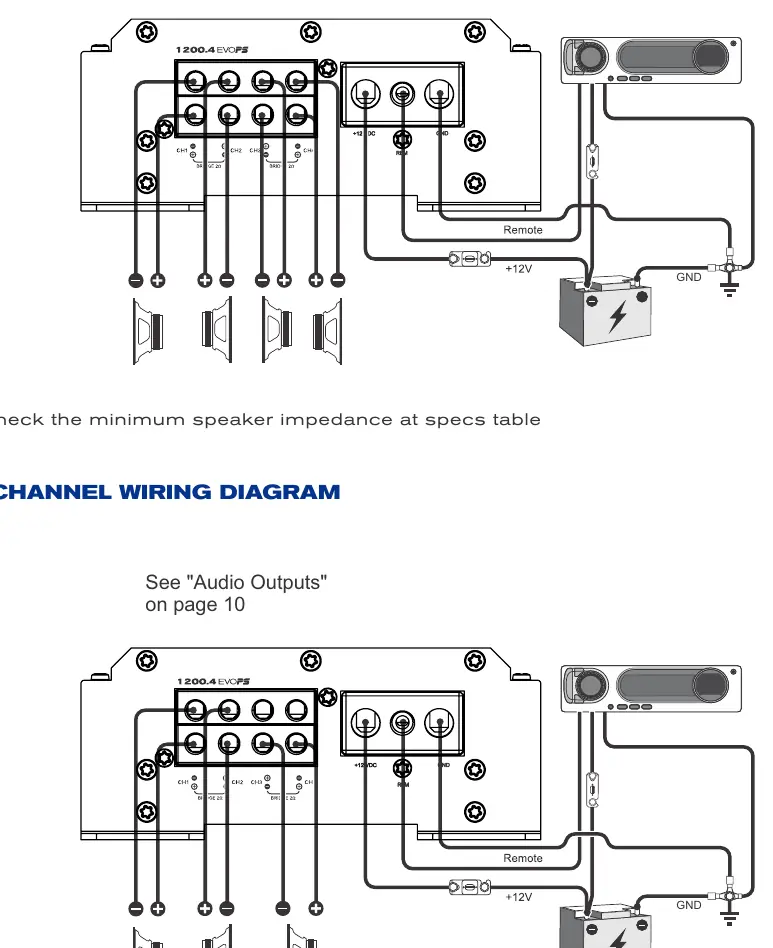

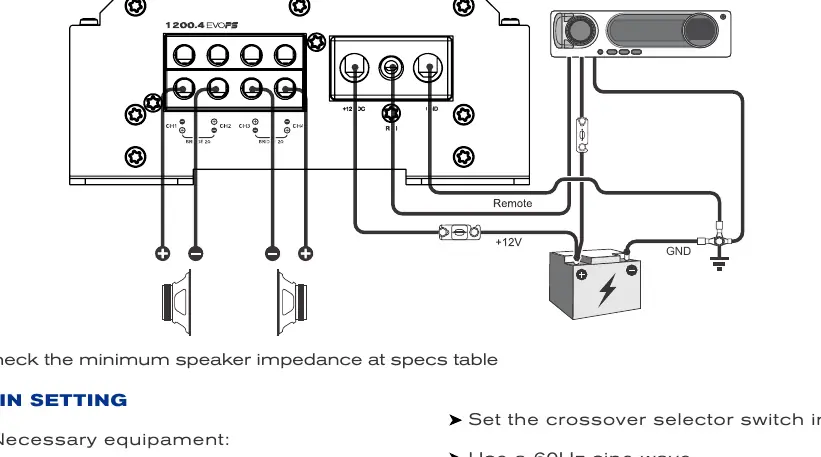

- Schematy połączeń (4, 3, 2 kanały) pokazują sposób podłączenia głośników i zasilania.
- Opis paneli wskazuje lokalizację wejść RCA, regulacji gainu i zwrotnic.
Zgodność modelu
- Wzmacniacz wymaga głośników o impedancji zgodnej z tabelą specyfikacji (min. 1Ω lub 2Ω w zależności od modelu).
- Zalecane użycie kabli OFC (Oxygen Free Copper).
