Instrukcja obsługi wzmacniacza samochodowego SounDigital 3000.1 EVO6
Szybki przewodnik po instalacji, konfiguracji wzmocnienia, ustawieniach filtrów oraz diagnostyce wzmacniacza SounDigital 3000.1 EVO6. Zawiera schematy połączeń i parametry techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji i konfiguracji wzmacniacza SounDigital 3000.1 EVO6. Urządzenie wymaga profesjonalnego montażu. Kluczowe jest przestrzeganie polaryzacji, odpowiednie wymiarowanie przewodów oraz zapewnienie właściwej wentylacji. W razie problemów technicznych prosimy o kontakt pod adresem [email protected].
Bezpieczeństwo
- Instalacja musi być wykonana przez wykwalifikowanego specjalistę.
- Przed rozpoczęciem prac odłącz ujemny biegun akumulatora.
- Wzmacniacz pracuje w zakresie napięć 12.6V - 14.4V DC.
- Urządzenie może nagrzewać się powyżej 60°C – nie dotykaj go bezpośrednio po pracy.
- Zapewnij wentylację i nie blokuj otworów chłodzących.
- Stosuj bezpieczniki w odległości maksymalnie 30 cm (12 cali) od akumulatora.
Instalacja i podłączenie
Wzmacniacz należy zamocować w miejscu łatwo dostępnym, z dala od wilgoci i brudu. Przewód masowy powinien być jak najkrótszy i podłączony do podwozia pojazdu (należy usunąć lakier w punkcie styku). Przewody sygnałowe RCA należy prowadzić z dala od przewodów zasilających, aby uniknąć zakłóceń.
Konfiguracja wzmocnienia i filtrów
Wzmacniacz posiada regulację wzmocnienia (Gain), filtrów dolnoprzepustowych (Low Pass 80Hz-20kHz) i górnoprzepustowych (High Pass 5Hz-80Hz) oraz podbicia basu (Bass Boost 0-12dB przy 50Hz). Procedura ustawiania wzmocnienia wymaga użycia woltomierza AC i sygnału testowego 60Hz przy 0dB.
Diagnostyka
Wzmacniacz posiada dwie diody LED: niebieską (Power) i żółtą (Clip). Jeśli dioda Clip miga, oznacza to przesterowanie dźwięku. Jeśli wzmacniacz się wyłącza, sprawdź napięcie zasilania, impedancję głośników (czy nie ma zwarcia) oraz jakość połączeń masowych.
Dane techniczne
Urządzenie dostępne jest w wersjach 1Ω, 2Ω i 4Ω. Szczegółowe parametry, takie jak pobór prądu (140A muzyczny, 280A maksymalny) oraz wymagane przekroje przewodów (35mm² dla zasilania), znajdują się w sekcji specyfikacji technicznej.
Informacje o producencie
SounDigital
Praktyczna pomoc
Typowe problemy
Wzmacniacz nie włącza się
Sprawdź poprawność podłączenia zasilania oraz przewodu zdalnego sterowania (REM).
Dźwięk przerywa, niebieska dioda miga
Sprawdź napięcie akumulatora oraz czy przekrój przewodów zasilających jest zgodny z tabelą parametrów.
Dźwięk przerywa, żółta dioda miga
Sprawdź, czy nie występuje zwarcie w instalacji głośnikowej lub czy impedancja głośników nie jest niższa niż dopuszczalna.
Słyszalne zakłócenia (szumy)
Sprawdź jakość uziemienia, usuń lakier w punkcie styku z podwoziem i upewnij się, że kable RCA nie biegną obok kabli zasilających.
Przed użyciem
- Odłącz ujemny biegun akumulatora przed instalacją.
- Upewnij się, że napięcie w instalacji wynosi 12.6V - 14.4V.
- Zainstaluj bezpiecznik w odległości do 30 cm od akumulatora.
- Użyj przewodów zasilających o przekroju 35mm² (2 AWG).
- Sprawdź, czy impedancja głośników jest zgodna z modelem wzmacniacza.
- Upewnij się, że wszystkie połączenia są zabezpieczone i nie ma zwarć.
Parametry w praktyce
- Low Pass Filter
- Filtr odcinający wysokie częstotliwości, regulowany w zakresie 80Hz - 20kHz.
- High Pass Filter
- Filtr odcinający niskie częstotliwości, regulowany w zakresie 5Hz - 80Hz.
- Damping Factor
- Współczynnik tłumienia (>2000), określający kontrolę wzmacniacza nad ruchem membrany głośnika.
Ilustracje i schematy

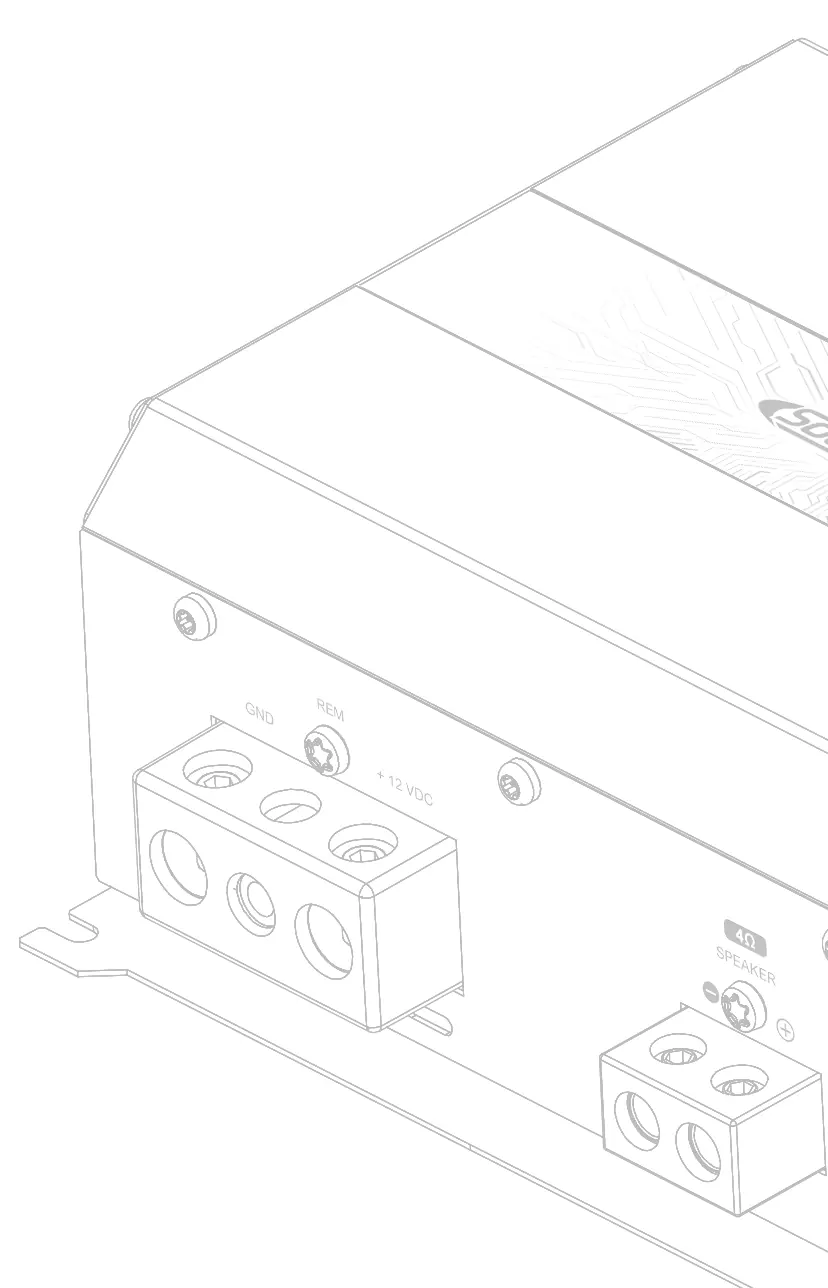

- Schemat połączeń: pokazuje poprawne podłączenie zasilania (+12V, GND, REM) oraz głośników.
- Schemat baterii: zaleca stosowanie szyn zbiorczych (busbars) przy wielu akumulatorach dla zachowania wydajności.
- Panel sterowania: opisuje funkcje pokręteł Gain, Bass Boost oraz filtrów HPF/LPF.
Zgodność modelu
- Wzmacniacz dostępny w wersjach 1Ω, 2Ω i 4Ω – należy dobrać model do impedancji głośników.
- Zalecane stosowanie wyłącznie przewodów miedzianych OFC (Oxygen Free Copper).
- Nie używać przewodów aluminiowych miedziowanych (CCAW).
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
