Wzmacniacz SounDigital 800.1 EVO 5 Mono to zaawansowane urządzenie klasy D, zaprojektowane z myślą o wysokiej wydajności, doskonałej jakości dźwięku oraz kompaktowych wymiarach. Dzięki wysokiej sprawności przekraczającej 70%, wzmacniacz ten minimalizuje zużycie energii z akumulatora oraz ogranicza emisję ciepła, co czyni go idealnym rozwiązaniem do systemów car audio o ograniczonej przestrzeni montażowej.
Bezpieczeństwo i instalacja
Przed przystąpieniem do montażu należy bezwzględnie odłączyć ujemną klemę akumulatora, aby uniknąć zwarć i uszkodzeń instalacji elektrycznej pojazdu. Wzmacniacz powinien być montowany w miejscu dobrze wentylowanym, z dala od wilgoci i źródeł ciepła. Należy unikać montażu bezpośrednio na metalowych elementach karoserii, aby wyeliminować ryzyko powstawania pętli masy i niepożądanych zakłóceń. Wszystkie przewody zasilające muszą być zabezpieczone bezpiecznikiem umieszczonym w odległości nie większej niż 30 cm od akumulatora.
Podłączenie i konfiguracja
Urządzenie oferuje elastyczne opcje wejścia sygnału: poprzez złącza RCA lub wejście wysokopoziomowe (High Level). Ważne jest, aby nie używać obu typów wejść jednocześnie. Wzmacniacz posiada wbudowane filtry dolnoprzepustowy (Low Pass) oraz subsonic, które pozwalają na precyzyjne dostrojenie pasma przenoszenia do charakterystyki używanych głośników. Proces ustawiania wzmocnienia (Gain) powinien być przeprowadzony przy użyciu sygnału testowego 60Hz, monitorując wskaźnik CLIP, aby uniknąć przesterowania sygnału.
Konserwacja i eksploatacja
Aby zapewnić długotrwałą i bezawaryjną pracę, należy okresowo czyścić radiator wzmacniacza z kurzu za pomocą suchej szmatki lub pędzla. Należy pamiętać, że podczas pracy obudowa może osiągać temperatury przekraczające 60 stopni Celsjusza, dlatego przed dotknięciem urządzenia należy upewnić się, że jest ono wystarczająco schłodzone. W przypadku problemów z działaniem systemu, należy sprawdzić poprawność połączeń zasilania, masy oraz sygnału, a także upewnić się, że impedancja podłączonych głośników jest zgodna z wymaganiami modelu.
Informacje o producencie
SounDigital
Praktyczna pomoc
Typowe problemy
Wzmacniacz nie włącza się
Sprawdź bezpiecznik, napięcie na terminalu +12V oraz poprawność podłączenia przewodu zdalnego sterowania (REM).
Słyszalne zakłócenia (szumy/buczenie)
Upewnij się, że wzmacniacz nie jest zamontowany bezpośrednio na metalu oraz że przewody sygnałowe są prowadzone z dala od przewodów zasilających.
Wskaźnik CLIP świeci się podczas pracy
Zmniejsz czułość (Gain) wzmacniacza, aby uniknąć przesterowania sygnału, które może uszkodzić głośniki.
Przed użyciem
- Odłącz ujemną klemę akumulatora przed instalacją.
- Sprawdź napięcie akumulatora (powinno wynosić 12.6V - 14.4V).
- Upewnij się, że używasz przewodów zasilających o przekroju min. 10mm² (7 AWG).
- Zainstaluj bezpiecznik w odległości do 30 cm od akumulatora.
- Upewnij się, że impedancja głośników nie jest niższa niż dopuszczalna dla danego modelu.
- Sprawdź, czy otwory wentylacyjne wzmacniacza nie są zasłonięte.

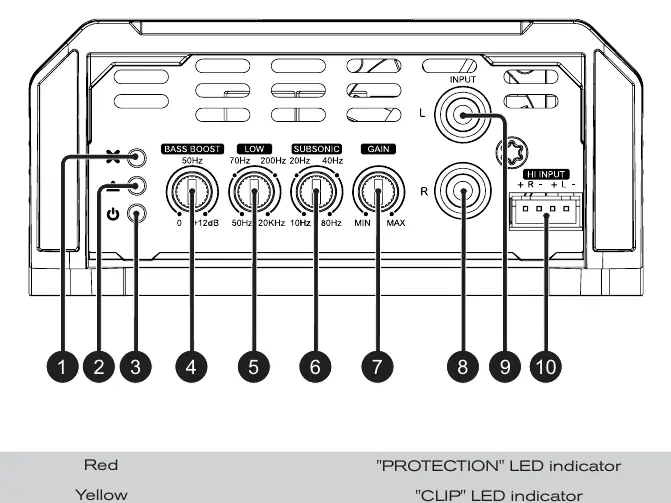

Parametry w praktyce
- Filtr Subsonic
- Filtr odcinający bardzo niskie częstotliwości, które mogą powodować uszkodzenia głośników niskotonowych.
- Filtr Low Pass
- Filtr przepuszczający tylko niskie częstotliwości, idealny do zasilania subwooferów.
- Wskaźnik CLIP
- Dioda informująca o przesterowaniu sygnału wejściowego, wymagająca korekty ustawienia wzmocnienia.
Ilustracje i schematy

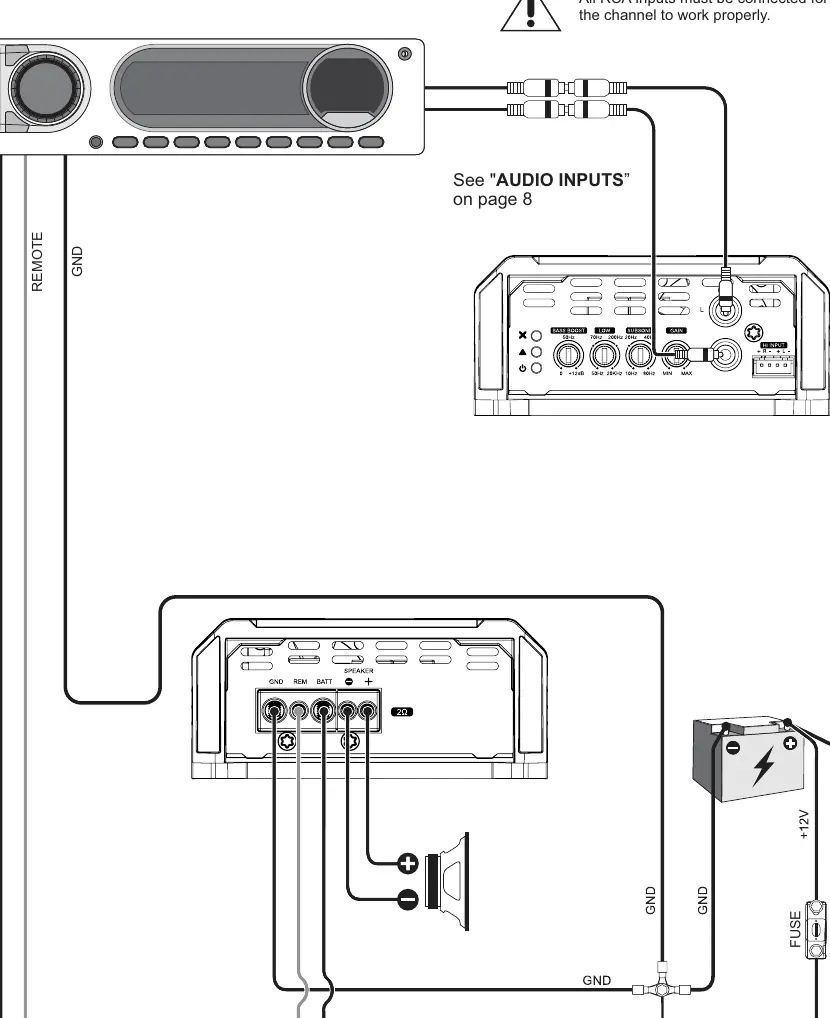

- Schemat połączeń pokazuje poprawne podłączenie zasilania (+12V, GND, REM) oraz głośników.
- Wskazano konieczność użycia bezpieczników na przewodzie zasilającym.
- Zilustrowano sposób podłączenia sygnału RCA oraz wejścia wysokopoziomowego.
- Pokazano sposób montażu przewodu masowego do podwozia pojazdu z usunięciem lakieru w punkcie styku.
Zgodność modelu
- Wzmacniacz wymaga zasilania DC 12.6V - 14.4V.
- Nie używaj jednocześnie wejść RCA i High Level.
- Zalecane stosowanie wyłącznie przewodów OFC (Oxygen Free Copper).
