Instrukcja obsługi wzmacniacza samochodowego SounDigital 800.1 EVO 5
Szybki przewodnik po instalacji i konfiguracji wzmacniacza SounDigital 800.1 EVO 5. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować filtry, ustawić wzmocnienie (gain) oraz bezpiecznie zamontować urządzenie w pojeździe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacz SounDigital 800.1 EVO 5 to urządzenie klasy D zaprojektowane do systemów audio w samochodach. Przed przystąpieniem do instalacji należy upewnić się, że napięcie w instalacji elektrycznej pojazdu mieści się w zakresie 12.6V - 14.4V. Producent zaleca stosowanie wyłącznie kabli OFC (Oxygen Free Copper) i bezwzględnie zabrania używania kabli CCA. Bezpiecznik musi być zainstalowany w odległości maksymalnie 30 cm od akumulatora.

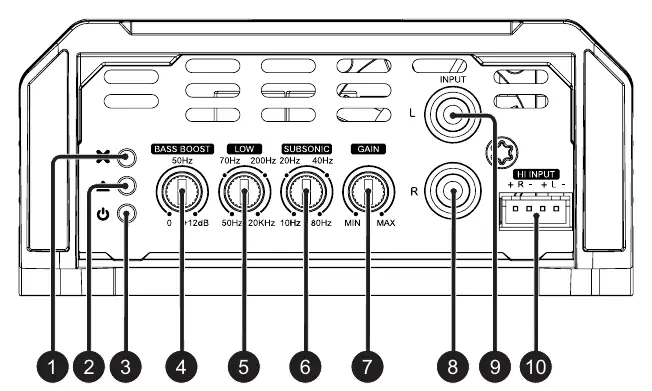

Opis panelu sterowania
Panel wzmacniacza zawiera następujące elementy sterujące:
- Wskaźniki LED: Czerwony (ochrona), Żółty (clip/przesterowanie), Niebieski (zasilanie).
- Bass Boost: Regulacja podbicia basu w zakresie 0dB do +12dB przy częstotliwości 50Hz.
- Filtr Low Pass: Regulacja filtra dolnoprzepustowego (50Hz - 20kHz).
- Filtr Subsonic: Regulacja filtra poddźwiękowego (10Hz - 80Hz).
- Gain: Płynna regulacja wzmocnienia sygnału wejściowego.
- Wejścia audio: Złącza RCA oraz wejście wysokopoziomowe (High Level) do podłączenia bezpośrednio z wyjść głośnikowych radia.

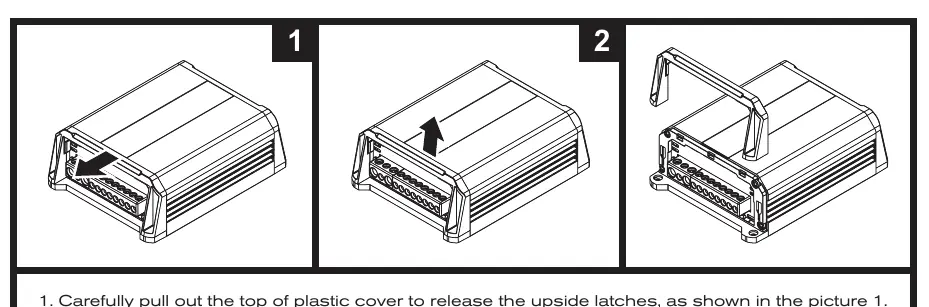

Montaż i demontaż osłony
Wzmacniacz posiada plastikową osłonę maskującą śruby montażowe.
- Demontaż: Delikatnie odciągnij górną część osłony, aby zwolnić zatrzaski, a następnie przesuń ją w górę.
- Montaż: Wsuń punkt A osłony w punkt B wzmacniacza, a następnie dociśnij boki osłony, aż usłyszysz kliknięcie.
Instalacja i podłączenie
Podczas instalacji należy przestrzegać następujących kroków:
- Odłącz ujemny biegun akumulatora przed rozpoczęciem prac.
- Zamontuj wzmacniacz w wentylowanym miejscu, unikając montażu bezpośrednio na metalowych częściach pojazdu, aby zapobiec pętlom masy.
- Podłącz kable zasilające (+12V, GND, REM) zgodnie z polaryzacją. Kabel uziemiający (GND) powinien być jak najkrótszy i podłączony do podwozia pojazdu (należy usunąć lakier w miejscu styku).
- Podłącz kable sygnałowe (RCA lub High Level) oraz głośnikowe, zachowując odpowiednią polaryzację.
- Nie używaj jednocześnie wejść RCA i High Level.
Konfiguracja wzmacniacza
Aby poprawnie ustawić wzmocnienie (Gain):
- Skręć Gain na minimum, wyłącz wszelkie korektory dźwięku w radiu.
- Ustaw głośność radia na 3/4 skali.
- Użyj sygnału testowego 60Hz (0dB).
- Zwiększaj Gain, aż dioda "CLIP" zacznie migać, a następnie cofnij regulację do momentu, gdy dioda zgaśnie.
Dane techniczne
Wzmacniacz dostępny jest w wersjach 2Ω i 4Ω. Wymagane przekroje kabli to 10mm² (7 AWG) dla zasilania oraz 2 x 2mm² (12 AWG) dla głośników. Minimalna zalecana pojemność akumulatora to 60Ah.
Informacje o producencie
SounDigital
Praktyczna pomoc
Typowe problemy
Wzmacniacz nie włącza się
Sprawdź napięcie akumulatora (musi wynosić 12.6V-14.4V), sprawdź połączenie kabla REM lub upewnij się, że sygnał High Level jest poprawnie podłączony.
Słyszalne zakłócenia (szumy)
Sprawdź uziemienie (GND) – musi być krótkie i podłączone do czystego metalu podwozia. Upewnij się, że kable sygnałowe biegną z dala od kabli zasilających.
Dioda CLIP świeci się ciągle
Zmniejsz czułość (Gain) wzmacniacza lub głośność źródła dźwięku, aby uniknąć przesterowania sygnału.
Uszkodzenie wzmacniacza
Nigdy nie używaj jednocześnie wejść RCA i High Level. Może to trwale uszkodzić urządzenie.
Przed użyciem
- Odłącz ujemny biegun akumulatora przed instalacją.
- Upewnij się, że napięcie akumulatora wynosi 12.6V - 14.4V.
- Zainstaluj bezpiecznik w odległości max 30 cm od akumulatora.
- Użyj kabli OFC (Oxygen Free Copper).
- Zapewnij odpowiednią wentylację wzmacniacza.
- Sprawdź, czy impedancja głośników jest zgodna z modelem wzmacniacza (2Ω lub 4Ω).
Parametry w praktyce
- Subsonic filter
- Filtr odcinający bardzo niskie częstotliwości (10Hz-80Hz), chroni głośniki przed uszkodzeniem.
- Low Pass filter
- Filtr dolnoprzepustowy (50Hz-20kHz), pozwala na odtwarzanie tylko niskich tonów.
- Input Sensitivity
- Zakres czułości wejściowej (0.2V-2V dla RCA, 1.5V-15V dla High Level).
Ilustracje i schematy

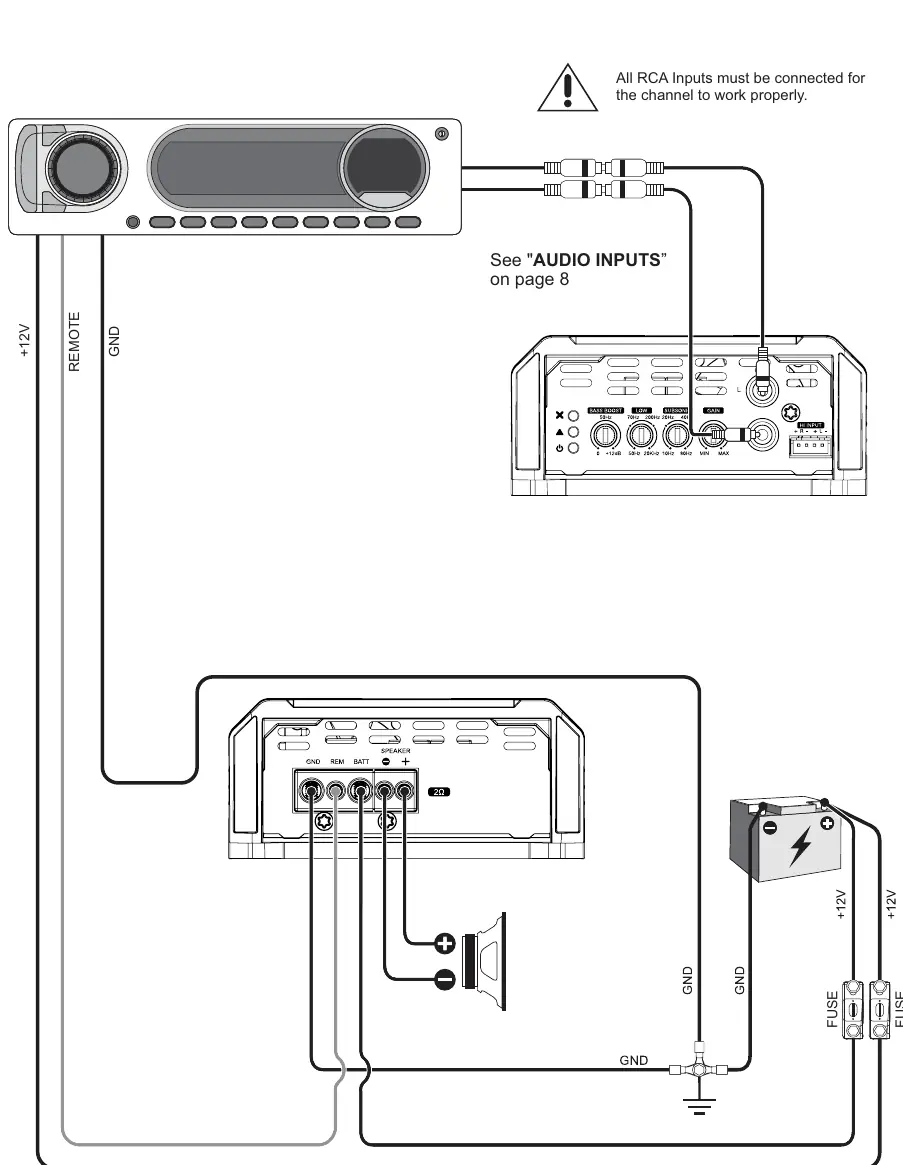

- Schemat połączeń pokazuje podłączenie zasilania (+12V, GND, REM) oraz głośników.
- Panel sterowania zawiera regulację Bass Boost, filtrów oraz wzmocnienia (Gain).
Zgodność modelu
- Wersje 2Ω i 4Ω mają różne parametry mocy wyjściowej.
- Wymagane użycie kabli zasilających 10mm² (7 AWG).
