Instrukcja obsługi wzmacniacza Redback A 4017 15W

Najważniejsze informacje

Wzmacniacz Redback A 4017 to kompaktowe urządzenie typu PA o mocy 15W RMS, zaprojektowane do mniejszych instalacji nagłośnieniowych. Urządzenie jest zasilane napięciem 12V DC, co umożliwia jego wykorzystanie w pojazdach. Wzmacniacz posiada wbudowane zabezpieczenia przed przeciążeniem, zwarciem i przegrzaniem, automatycznie wznawiając pracę po ustąpieniu usterki.

Opis urządzenia

Urządzenie wyposażone jest w panel przedni oraz tylny:

• Panel przedni: Zawiera wejście mikrofonowe (jack 6.5mm), wejście muzyczne (jack 3.5mm), pokrętła głośności mikrofonu i Aux oraz włącznik zasilania.

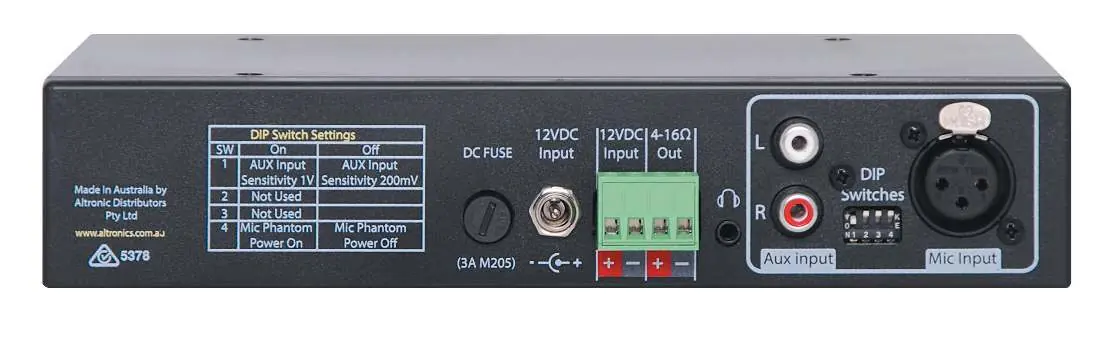

• Panel tylny: Zawiera wejście mikrofonowe (XLR), wejścia Aux (RCA), złącza zasilania 12V DC, bezpiecznik, wyjścia głośnikowe oraz przełączniki DIP do konfiguracji czułości i zasilania phantom.

Instalacja i podłączenia

Przed przystąpieniem do podłączania upewnij się, że urządzenie jest wyłączone.

• Zasilanie: Podłącz zasilanie 12V DC do odpowiednich zacisków. Wymagane jest zasilanie o wydajności prądowej co najmniej 2A. Zwróć uwagę na polaryzację.
• Głośniki: Podłącz głośniki do zacisków oznaczonych 4-16Ω. Całkowita impedancja obciążenia musi mieścić się w tym zakresie.
• Wejścia audio: Mikrofon można podłączyć przez tylne gniazdo XLR lub przednie gniazdo jack 6.5mm. Urządzenia przenośne (telefony, odtwarzacze) podłącz przez tylne gniazda RCA lub przednie gniazdo jack 3.5mm.

Konfiguracja przełączników DIP

Przełączniki DIP znajdujące się na tylnym panelu służą do konfiguracji:

• SW 1: Ustawienie czułości wejścia Aux (1V lub 200mV).
• SW 4: Włączanie/wyłączanie zasilania Phantom (12V DC) dla wejścia mikrofonowego.
• SW 2 i 3: Nieużywane.

Rozwiązywanie problemów

Jeśli wzmacniacz nie działa poprawnie, sprawdź następujące punkty:

• Brak zasilania: Sprawdź, czy włącznik jest w pozycji ON oraz czy bezpiecznik DC (3A M205) nie jest przepalony.
• Zniekształcony dźwięk: Upewnij się, że impedancja głośników jest zgodna z wymaganiami (4-16Ω) i sprawdź, czy na linii głośnikowej nie ma zwarć.
• Bardzo cichy dźwięk: Sprawdź poziom wejściowy sygnału oraz czy złącza nie są zwarte.
• Ciągłe przepalanie bezpieczników: Sprawdź, czy linia głośnikowa nie jest zwarta oraz czy używasz właściwych głośników.

Dane techniczne

• Moc wyjściowa: 15W RMS przy 13.8V (obciążenie 4Ω).
• Zasilanie: 12V DC (min. 2A).
• Pasmo przenoszenia: 50Hz - 12kHz (mikrofon), 50Hz - 20kHz (wejścia liniowe).
• Wymiary: 210W x 140D x 44H mm.
• Waga: ok. 0.38kg.
