Instrukcja obsługi 5-strefowego tłumika audio Redback A 2365 100W

Najważniejsze informacje z instrukcji

Redback A 2365 to 5-strefowy panel tłumika audio przeznaczony do montażu w szafie rack (2RU). Urządzenie pozwala na niezależną regulację głośności w pięciu strefach, z których każda obsługuje do 100W obciążenia (łącznie 500W). Kluczową funkcją jest wbudowany przekaźnik 24V DC, który umożliwia obejście regulacji głośności w sytuacjach awaryjnych (np. komunikaty ewakuacyjne), wymuszając pełną głośność niezależnie od ustawienia pokrętła.

Opis urządzenia

Panel posiada pięć identycznych sekcji tłumików. Każda sekcja oferuje 10 poziomów tłumienia oraz pozycję wyłączoną (Off). Urządzenie jest przeznaczone do pracy z systemami PA 100V. Nie należy podłączać go do wzmacniaczy z wyjściem niskoomowym (voice coil).

Podłączenie i instalacja

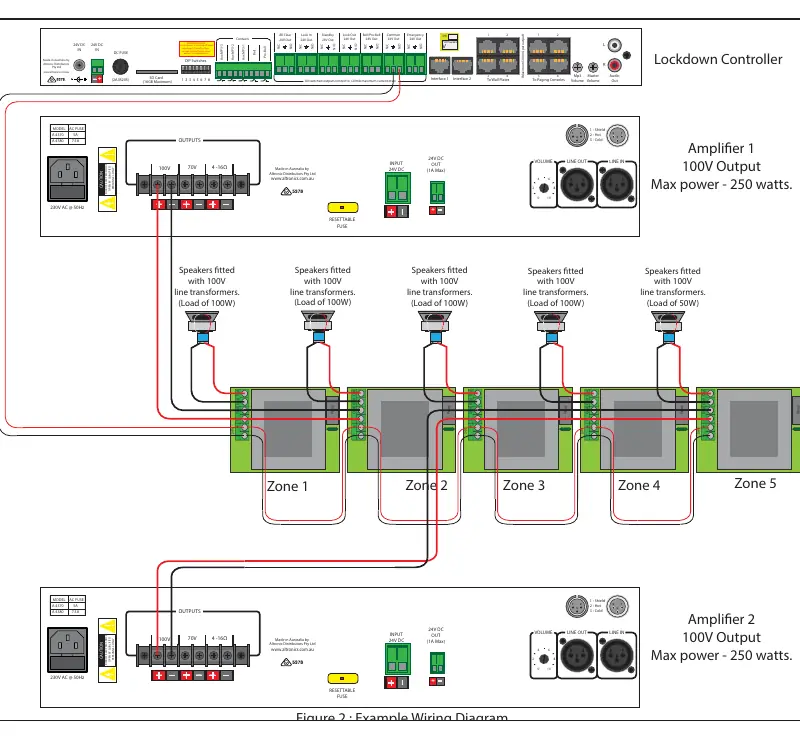

Każdy tłumik jest niezależny i może być podłączony do indywidualnych wzmacniaczy lub wielu tłumików do tego samego wzmacniacza. Wymagane jest użycie głośników wyposażonych w transformatory linii 100V.

• Wejście: Sygnał audio 100V ze wzmacniacza PA.
• Wyjście: Do głośników z transformatorami 100V (maksymalnie 100W na strefę).
• Przekaźnik 24V: Terminale do podłączenia napięcia 24V DC w celu aktywacji funkcji obejścia (override).

Podczas instalacji należy upewnić się, że całkowite obciążenie na strefę nie przekracza 100W. W przypadku łączenia wielu tłumików równolegle, należy upewnić się, że wzmacniacz jest w stanie obsłużyć sumaryczną moc.

Funkcja przekaźnika 24V

Funkcja override jest niezbędna w systemach rozgłoszeniowych i ewakuacyjnych. Gdy na terminale 24V podane zostanie napięcie, przekaźnik automatycznie omija obwód tłumika, co powoduje, że komunikat jest odtwarzany z pełną głośnością, nawet jeśli pokrętło jest ustawione na minimum lub wyłączone.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia, sprawdź poniższe punkty:

• Strefa gra zbyt cicho: Sprawdź połączenia terminali wejściowych i wyjściowych, aby upewnić się, że są bezpieczne i poprawne.
• Strefa zawsze gra na maksymalnej głośności: Sprawdź, czy na terminalach 24V DC nie jest przypadkowo podane napięcie. Jeśli napięcie jest obecne, przekaźnik obejścia jest stale aktywny.

Dane techniczne

• Moc całkowita: 500W (100W na strefę).
• Napięcie przekaźnika: 24V DC.
• Tłumienie: Off, 3, 6, 9, 12, 15, 18, 21, 27 i 33dB.
• Wymiary: 484 x 50 x 88 mm (2RU).
• Waga: 4 kg.
