Przewodnik zastosowań wzmacniaczy Crown
Kompletny przewodnik po instalacji, okablowaniu i konfiguracji wzmacniaczy Crown. Dowiedz się, jak poprawnie podłączyć systemy audio, ustawić strukturę wzmocnienia, rozwiązywać problemy z szumami i przegrzewaniem oraz optymalizować...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy przewodnik stanowi uzupełnienie instrukcji obsługi wzmacniaczy Crown. Zawiera techniczne wskazówki dotyczące instalacji, okablowania, konfiguracji systemów głośnikowych oraz optymalizacji struktury wzmocnienia. Przewodnik jest przeznaczony zarówno dla początkujących, jak i profesjonalistów.
Chłodzenie w szafach rack
Prawidłowe chłodzenie jest kluczowe dla wydajności wzmacniacza. Wzmacniacze z chłodzeniem wspomaganym wentylatorem oraz chłodzone konwekcyjnie wymagają różnych technik instalacji:
- Modele z wentylatorem: Upewnij się, że przednie otwory wentylacyjne i filtry nie są zablokowane. Nie używaj wentylowanych paneli dystansowych między wzmacniaczami; najlepiej układać je jeden na drugim.
- Modele konwekcyjne: Pozostaw jedną wolną przestrzeń rackową między wzmacniaczami, aby umożliwić odprowadzanie ciepła.
- Przepływ powietrza: Jeśli szafa rack posiada drzwi, zapewnij odpowiednią wentylację poprzez kratki lub wymuszone ciśnienie powietrza (np. za pomocą dmuchawy typu "squirrel cage").
Okablowanie systemu
Przewodnik szczegółowo opisuje:
- Okablowanie wejściowe: Różnice między źródłami zbalansowanymi i niezbalansowanymi. Stosuj wyłącznie kable ekranowane. Unikaj prowadzenia kabli sygnałowych obok kabli zasilających.
- Okablowanie wyjściowe: Podłączanie głośników przy użyciu złączy 5-Way Binding Post, Barrier Block oraz Neutrik Speakon.
- Tryby pracy: Instrukcje dla trybów Stereo (Dual), Bridge-Mono oraz Parallel-Mono.
Rozwiązywanie problemów z sygnałem
W przypadku wystąpienia problemów, takich jak szumy, brzęczenie (hum/buzz) lub oscylacje wysokiej częstotliwości, należy:
- Sprawdzić połączenia kablowe pod kątem pętli masy.
- Zainstalować odpowiednie filtry (np. dolnoprzepustowe dla RF, górnoprzepustowe dla prądów sub-sonicznych).
- Unikać używania ekranowanych kabli głośnikowych, które mogą działać jak anteny.
Systemy głośnikowe i konfiguracja
Przewodnik omawia:
- Systemy rozproszone: Wyjaśnienie "stałego napięcia" (constant voltage) i użycia transformatorów.
- Systemy wielodrożne: Projektowanie systemów z wykorzystaniem modułów rozszerzeń i zwrotnic aktywnych.
- Struktura wzmocnienia (Gain Structure): Procedura ustawiania poziomów sygnału na każdym etapie systemu w celu uzyskania najlepszego stosunku sygnału do szumu.
Diagnostyka i konserwacja
Instrukcja zawiera schematy blokowe (flowcharts) ułatwiające rozwiązywanie problemów z brakiem zasilania, brakiem dźwięku, zniekształceniami oraz przegrzewaniem. Znajdziesz tu również słowniczek pojęć technicznych używanych w profesjonalnym audio.
Praktyczna pomoc
Typowe problemy
Przegrzewanie wzmacniacza
Sprawdź przepływ powietrza w szafie rack, upewnij się, że filtry nie są zatkane, sprawdź czy impedancja obciążenia nie jest zbyt niska.
Brak dźwięku
Sprawdź zasilanie, czy wskaźniki sygnału migają, czy kontrolki poziomu są podkręcone, czy głośniki są poprawnie podłączone.
Szum lub brzęczenie
Sprawdź połączenia kablowe pod kątem pętli masy, upewnij się, że kable sygnałowe nie biegną równolegle do kabli zasilających.
Oscylacje wysokiej częstotliwości
Nie używaj ekranowanych kabli głośnikowych, nie prowadź kabli głośnikowych różnych wzmacniaczy w tym samym korycie.
Przed użyciem
- Upewnij się, że otwory wentylacyjne wzmacniacza nie są zablokowane.
- Sprawdź, czy impedancja głośników jest zgodna z możliwościami wzmacniacza.
- Używaj wyłącznie ekranowanych kabli sygnałowych wysokiej jakości.
- Przed zmianą połączeń wyłącz zasilanie i skręć poziomy wzmocnienia na minimum.
- Sprawdź, czy źródło sygnału jest zbalansowane lub niezbalansowane i dobierz odpowiedni schemat okablowania.
Parametry w praktyce
- Współczynnik tłumienia (Damping Factor)
- Wskaźnik kontroli wzmacniacza nad głośnikami niskotonowymi; wyższy oznacza lepszą kontrolę.
- Gain Structure
- Ustawienie poziomów sygnału na każdym etapie systemu w celu uzyskania najlepszego stosunku sygnału do szumu.
- Constant Voltage
- Systemy rozproszone (np. 70V), pozwalające na podłączenie wielu głośników na długich dystansach.
Ilustracje i schematy
- Schematy okablowania wejściowego (str. 7-8) pokazują różnice między źródłami zbalansowanymi i niezbalansowanymi.

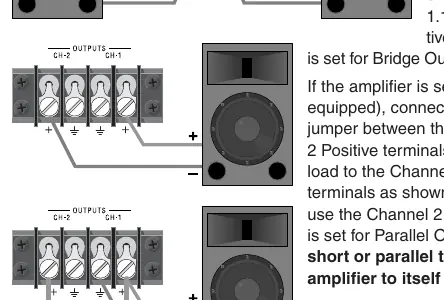

- Schematy połączeń wyjściowych (str. 10-11) ilustrują podłączenie głośników w trybach Stereo, Bridge-Mono i Parallel-Mono.
- Schemat chłodzenia (str. 5) pokazuje prawidłowy przepływ powietrza w szafie rack.
Zgodność modelu
- Przewodnik dotyczy wzmacniaczy Crown i uzupełnia ich instrukcje obsługi.
- Niektóre funkcje (np. moduły PIP, czułość wejściowa) zależą od konkretnego modelu wzmacniacza.
