Instrukcja montażu fotela z zawieszeniem Rugged Ridge 13406.XX
Kompletny przewodnik montażu i obsługi fotela z zawieszeniem Rugged Ridge 13406.XX. Dowiedz się, jak zainstalować fotel, zamontować pompkę lędźwiową i poprawnie korzystać z regulacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu foteli z zawieszeniem Rugged Ridge (modele 13406.XX oraz 13416.XX) w pojazdach Jeep CJ i Wrangler z lat 1976-2002. Uwaga: Wszystkie fotele instalowane w modelach Jeep TJ Wrangler z lat 1997-2002 wymagają zastosowania dodatkowego wspornika (adaptera).
Elementy zestawu
- Fotel
- Osłony plastikowe (lewa i prawa)
- Pokrętło regulacji oparcia
- Pompka powietrzna z przewodem
Montaż fotela
- Wciśnij plastikowe osłony na boki metalowego wspornika oparcia fotela.
- Umieść pokrętło regulacji na trzpieniu i dociśnij. Powtórz dla drugiej strony.
- Upewnij się, że osłony i pokrętła są solidnie zamocowane przed instalacją fotela w pojeździe.
- Zdemontuj stary fotel z podstawy, odkręcając 4 śruby. Zachowaj śruby do ponownego użycia.
- Zdemontuj suwaki ze starego fotela, odkręcając 4 śruby. Zachowaj śruby. Wskazówka: Aby uzyskać dostęp do tylnych 2 śrub, naciśnij ramię suwaka w dół i przesuń suwak do przodu.
- Umieść suwaki na nowym fotelu, używając podkładek ze starego fotela do wyrównania.
- Przykręć suwaki do nowego fotela, używając śrub zachowanych z demontażu.
- Umieść fotel z suwakami na podstawie i przykręć go 4 śrubami zachowanymi z demontażu starego fotela.
Instalacja pompki lędźwiowej
Po zamontowaniu fotela:
- Poprowadź przewód powietrzny i pompkę pod fotelem do przedniego lewego lub prawego narożnika.
- Użyj dołączonych pasków na rzepy po lewej lub prawej stronie fotela, aby zamocować pompkę w zależności od strony pojazdu (kierowca: zalecane po prawej stronie/wewnętrznej; pasażer: zalecane po lewej stronie).
- Aby dodać powietrze do wsparcia lędźwiowego: zamknij zawór powietrza i pompuj gruszkę. Nie pompuj zbyt mocno.
- Aby spuścić powietrze: odkręć zawór i wypuszczaj powietrze do uzyskania komfortowego ustawienia.
Bezpieczeństwo i pasy
Fotel posiada dodatkowe szczeliny przeznaczone do montażu wyścigowych pasów bezpieczeństwa. Użytkownik jest odpowiedzialny za prawidłowe rozmieszczenie pasów barkowych oraz przestrzeganie instrukcji producenta pasów, jeśli instalowane są inne niż fabryczne (OE).
Praktyczna pomoc
Typowe problemy
Trudności z dostępem do tylnych śrub montażowych suwaka.
Naciśnij ramię suwaka w dół i przesuń suwak do przodu, aby odsłonić śruby.
Brak wsparcia lędźwiowego lub zbyt twarde oparcie.
Zamknij zawór powietrza i pompuj gruszkę, aby zwiększyć wsparcie. Odkręć zawór, aby wypuścić powietrze i zmniejszyć twardość.
Przed użyciem
- Sprawdź, czy posiadasz adapter (wymagany dla Jeep TJ 1997-2002).
- Upewnij się, że zachowałeś wszystkie śruby z demontażu starego fotela.
- Sprawdź, czy pokrętła i osłony są solidnie zamocowane.
- Upewnij się, że przewód powietrzny nie jest zagięty pod fotelem.
Parametry w praktyce
- 13406.XX / 13416.XX
- Oznaczenia modeli foteli z zawieszeniem Rugged Ridge.
Ilustracje i schematy
- Schemat montażu pokrętła i osłony na trzpieniu oparcia.

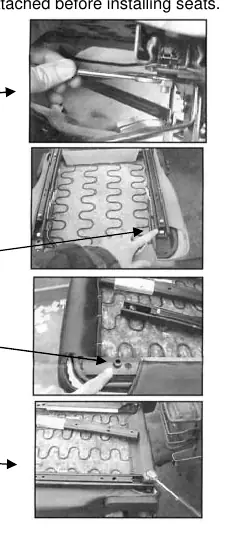

- Zdjęcia ilustrujące proces demontażu suwaków ze starego fotela i ich montażu na nowym.
Zgodność modelu
- Pasuje do Jeep CJ i Wrangler z lat 1976-2002.
- Wymagany adapter dla modeli TJ 1997-2002.
