Instrukcja montażu foteli Rugged Ridge 13402.XX
Dowiedz się, jak poprawnie zamontować fotele Rugged Ridge w pojazdach Jeep CJ i Wrangler (1976-2002). Instrukcja zawiera kroki montażu osłon, pokręteł oraz wymiany prowadnic foteli.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu foteli typu Factory Style Replacement w pojazdach Jeep CJ oraz Wrangler z lat 1976-2002. Uwaga: W przypadku montażu foteli w modelach Jeep TJ Wrangler z lat 1997-2002, konieczne jest zastosowanie dodatkowego wspornika adaptacyjnego (seat adaptor bracket).
Elementy zestawu
- Fotel
- Osłona plastikowa (lewa)
- Osłona plastikowa (prawa)
- Pokrętło mechanizmu odchylania
Montaż osłon i pokręteł
- Wciśnij plastikowe osłony na boki metalowego wspornika mechanizmu odchylania (po obu stronach).
- Umieść pokrętło na trzpieniu mechanizmu i dociśnij je mocno. Powtórz czynność dla drugiej strony.
- Upewnij się, że osłony i pokrętła są stabilnie zamocowane przed przystąpieniem do montażu fotela w pojeździe.
Wymiana foteli
- Zdemontuj stary fotel z podstawy, odkręcając 4 śruby. Zachowaj śruby do ponownego użycia.
- Zdemontuj prowadnice ze starego fotela, odkręcając 4 śruby. Zachowaj śruby. Wskazówka: Aby uzyskać dostęp do tylnych śrub, dociśnij ramię prowadnicy i przesuń fotel do przodu.
- Zamontuj prowadnice na nowym fotelu. Użyj podkładek dystansowych ze starego fotela, aby odpowiednio wyrównać prowadnicę.
- Przykręć prowadnice do nowego fotela za pomocą śrub zdemontowanych w poprzednim kroku.
- Umieść fotel z prowadnicami na podstawie i przykręć go 4 śrubami zdemontowanymi w pierwszym kroku.
Praktyczna pomoc
Typowe problemy
Trudny dostęp do tylnych śrub prowadnicy podczas demontażu.
Dociśnij ramię prowadnicy w dół i przesuń fotel do przodu, aby odsłonić śruby.
Fotel nie pasuje do Jeepa TJ Wrangler (1997-2002).
Wymagane jest użycie dedykowanego wspornika adaptacyjnego (seat adaptor bracket).
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy: fotel, osłony, pokrętło.
- Upewnij się, że posiadasz odpowiedni model fotela dla swojego rocznika Jeepa.
- Przygotuj narzędzia do odkręcenia 8 śrub (4 od podstawy, 4 od prowadnic).
- W przypadku Jeepa TJ (1997-2002) upewnij się, że posiadasz wspornik adaptacyjny.
Parametry w praktyce
- 13402.XX / 13412.XX
- Oznaczenie modelu fotela typu Factory Style Replacement.
Ilustracje i schematy
- Schemat przedstawia sposób montażu plastikowych osłon na wspornik mechanizmu odchylania.

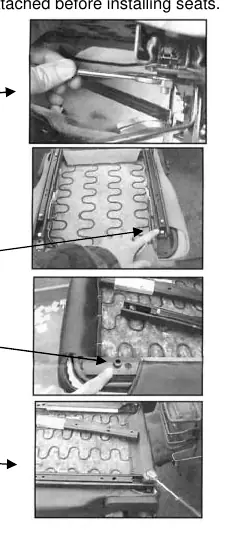

- Zdjęcia ilustrują proces demontażu starych śrub z podstawy i prowadnic.
Zgodność modelu
- Kompatybilne z Jeep CJ i Wrangler (1976-2002).
- Modele Jeep TJ Wrangler (1997-2002) wymagają dodatkowego wspornika adaptacyjnego.
