Instrukcja obsługi kamery Runcam 10X Hitcham 4K
Szybki przewodnik po obsłudze kamery Runcam 10X Hitcham 4K. Dowiedz się, jak skonfigurować ustawienia obrazu, kalibrować celownik, korzystać z trybów nagrywania i zarządzać funkcjami urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kamera Runcam 10X Hitcham 4K to zaawansowane urządzenie optyczne wyposażone w funkcje nagrywania w wysokiej rozdzielczości. Przed rozpoczęciem użytkowania należy upewnić się, że karta MicroSD jest poprawnie włożona, a urządzenie naładowane za pomocą kabla USB typu C. Kamera posiada fizyczne pierścienie do regulacji zoomu, przysłony oraz ostrości, co pozwala na precyzyjne dostosowanie obrazu do warunków otoczenia.
Obsługa menu OSD
Nawigacja po menu odbywa się za pomocą przycisków na obudowie:
- Menu (Confirm): Długie naciśnięcie wywołuje lub zamyka menu OSD. Krótkie naciśnięcie zatwierdza wybór.
- Przyciski góra/dół: Służą do poruszania się po opcjach menu oraz do obsługi zoomu cyfrowego.
- Przyciski lewo/prawo: Służą do szybkiego przełączania trybów scenariusza (Day, Night, Green Image, Negative).
Ustawienia obrazu i celownika
Urządzenie oferuje zaawansowane opcje konfiguracji obrazu:
- Rozdzielczość: Możliwość wyboru między 4K, 2.7K oraz 1080P przy różnych wartościach klatek na sekundę.
- Zero Reticle (Celownik): Funkcja pozwala na kalibrację celownika dla czterech różnych profili użytkownika. Po wybraniu profilu należy przejść do ekranu kalibracji, ustawić kursor na pozycji trafienia i zatwierdzić wybór.
- Parametry obrazu: W menu Image Settings można dostosować balans bieli (AWB), ISO, czas naświetlania (Shutter), ekspozycję (EV), kontrast, nasycenie oraz ostrość.
Tryby nagrywania i funkcje specjalne
- FlashBack: Funkcja wymaga użycia dedykowanego kabla FlashBack. Pozwala na nagranie materiału z zakresu 5-15 sekund przed wyzwoleniem oraz 15 sekund po wyzwoleniu.
- Tryby scenariusza: Dostępne są cztery tryby: Day (kolor), Night (czarno-biały z podczerwienią), Green Image (z podczerwienią) oraz Negative.
- Loop Recording: Nagrywanie w pętli z możliwością ustawienia czasu trwania plików (1, 3, 5 minut). Gdy karta SD jest pełna, najstarsze pliki są automatycznie usuwane.
Konfiguracja i konserwacja
W menu systemowym można skonfigurować funkcję automatycznego wyłączania (Auto PowerOff), wibracje, formatowanie karty SD oraz zmianę języka. W przypadku problemów z działaniem urządzenia można przywrócić ustawienia fabryczne (Reset). Aktualizacje oprogramowania układowego (firmware) można pobrać ze strony http://www.hitcam.com/download/hitcam. Po aktualizacji urządzenie może automatycznie się wyłączyć.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Kamera nie nagrywa lub występuje błąd karty SD.
Sprawdź, czy karta MicroSD jest poprawnie włożona. Jeśli problem nadal występuje, sformatuj kartę SD w menu urządzenia.
Obraz jest nieostry.
Użyj pierścienia regulacji ostrości (Focus Adjustment Ring) na obiektywie, aby wyostrzyć obraz.
Brak połączenia WiFi.
Włącz funkcję WiFi w menu OSD. Na ekranie wyświetli się SSID oraz hasło potrzebne do połączenia.
Przed użyciem
- Włóż kartę MicroSD do slotu.
- Naładuj urządzenie za pomocą kabla USB typu C.
- Zamontuj kamerę na szynie Picatinny za pomocą dołączonego uchwytu.
- Ustaw ostrość, przysłonę i zoom za pomocą pierścieni na obiektywie.
- Skonfiguruj profil użytkownika w menu Zero Reticle przed pierwszym użyciem.
Parametry w praktyce
- Zero Reticle
- Funkcja kalibracji celownika dla 4 różnych profili użytkownika.
- Scenario Mode
- Tryby obrazu: Day, Night, Green Image, Negative.
Ilustracje i schematy

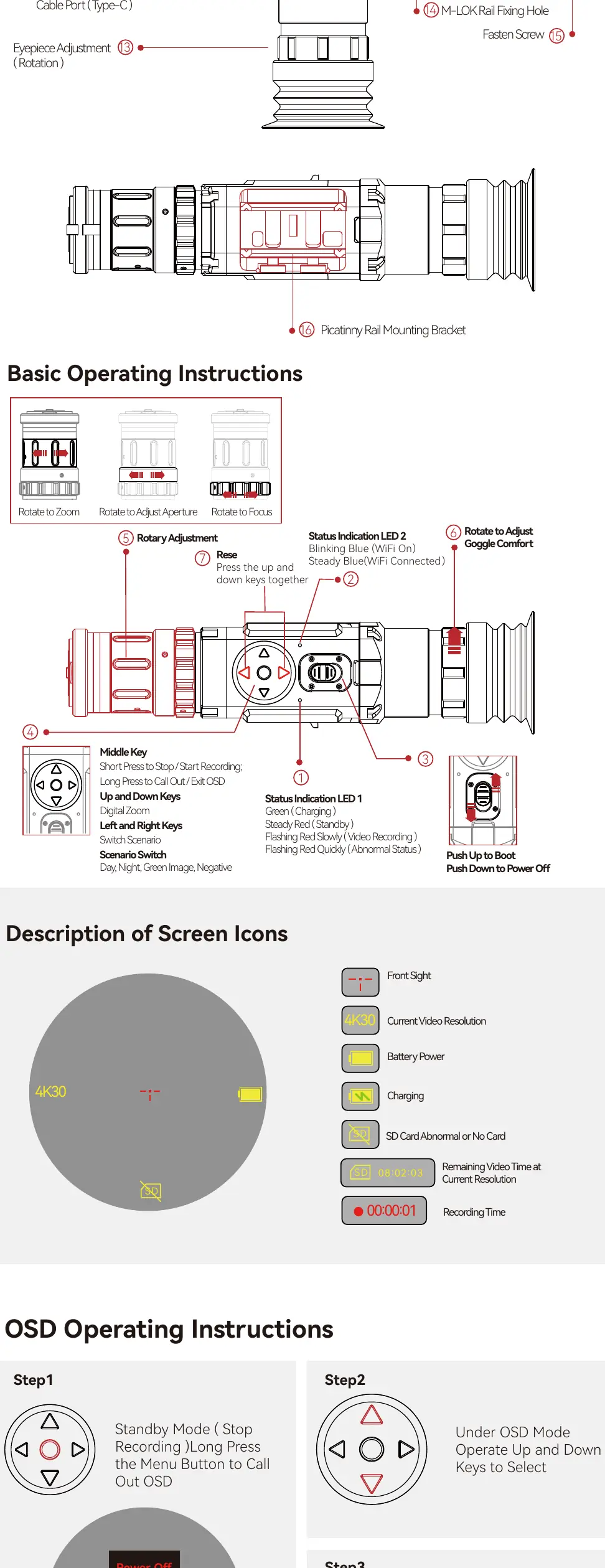

- Schemat Quickstart Guide pokazuje rozmieszczenie przycisków, portów i pierścieni regulacyjnych.

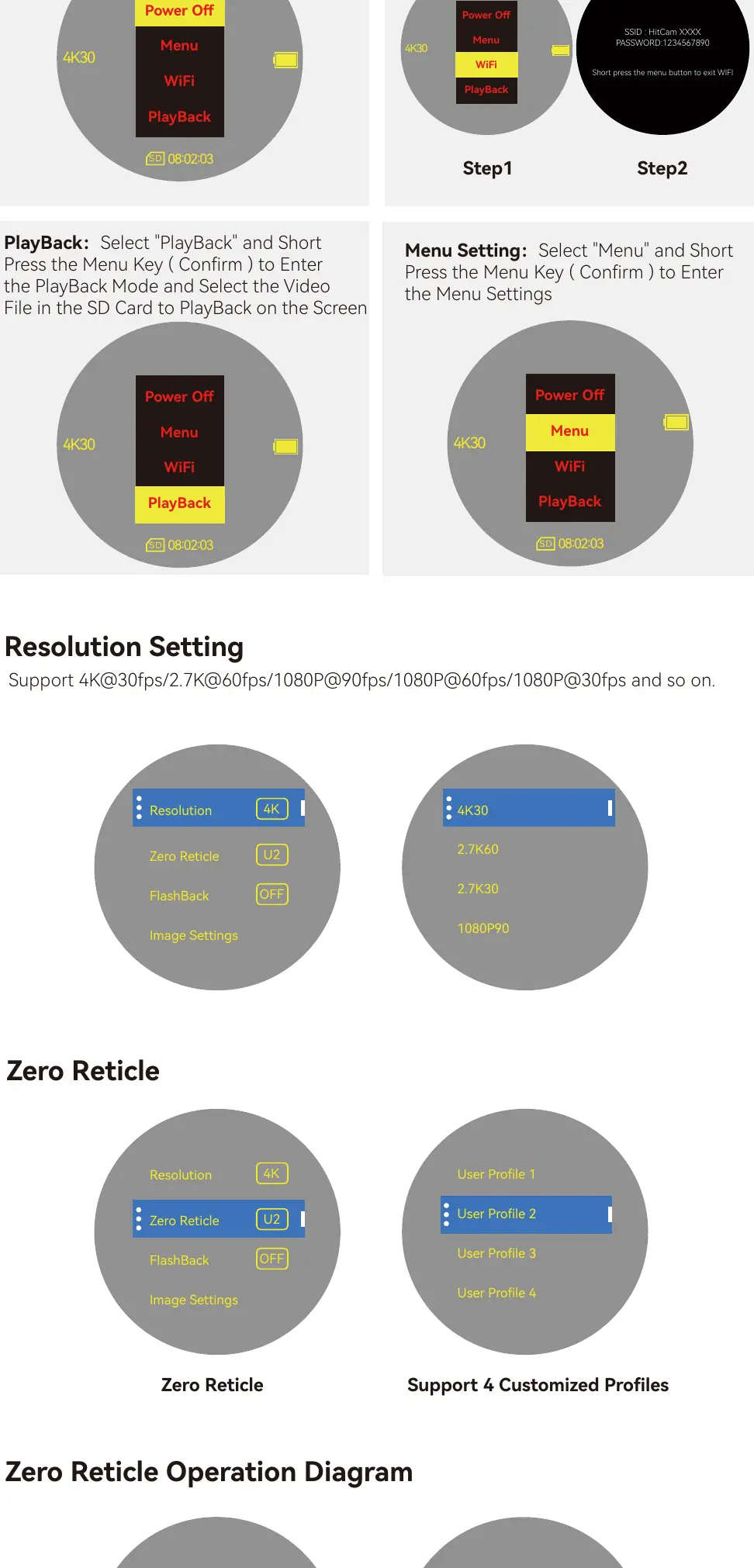

- Schemat OSD Operating Instructions wyjaśnia nawigację po menu za pomocą przycisków.
- Schemat Zero Reticle Operation Diagram pokazuje proces kalibracji celownika.
Zgodność modelu
- Kamera wymaga karty MicroSD do zapisu nagrań.
- Funkcja FlashBack wymaga użycia dedykowanego kabla FlashBack.
- Montaż na szynie Picatinny.
