Instrukcja obsługi narzędzia obrotowego Ryobi 12V TVM01
Szybki przewodnik po instrukcji obsługi narzędzia obrotowego Ryobi 12V TVM01. Dowiedz się, jak bezpiecznie używać, ładować, wymieniać akcesoria i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
To narzędzie obrotowe 12V jest przeznaczone do prac takich jak szlifowanie, polerowanie, grawerowanie, cięcie i wiercenie. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć obrażeń. Narzędzie posiada wbudowany akumulator litowo-jonowy ładowany przez port USB-C. Pamiętaj, aby zawsze używać odpowiednich akcesoriów i przestrzegać zaleceń dotyczących prędkości obrotowej dla danego materiału.
Opis urządzenia
Narzędzie wyposażone jest w szybkozaciskową tuleję (collet), pokrętło regulacji prędkości (1-5), wskaźnik LED stanu baterii oraz wieszak narzędziowy. Zasilane jest akumulatorem ładowanym przez port USB-C.
Ładowanie
Aby naładować narzędzie, podłącz kabel USB-C do portu w urządzeniu oraz do zasilacza USB. Wskaźnik LED informuje o stanie baterii:
- Zielony (ciągły): Normalny stan.
- Czerwony (ciągły): Poziom baterii poniżej 25%.
- Czerwony (migający 3 razy): Niski poziom baterii.
- Czerwony (migający 6 razy): Nadmierna siła nacisku.
- Czerwony (migający 9 razy): Przegrzanie.
Obsługa i regulacja prędkości
Narzędzie posiada zakres prędkości od 5 000 do 35 000 obr./min. Prędkość reguluje się za pomocą pokrętła (ustawienia 1-5). Niższe prędkości są zalecane do polerowania i delikatnych prac, natomiast wyższe do cięcia i szlifowania twardych materiałów.
Wymiana akcesoriów
Aby wymienić akcesorium:
- Wyłącz narzędzie.
- Wciśnij i przytrzymaj przycisk blokady wrzeciona.
- Obracaj tuleję, aż blokada zaskoczy.
- Poluzuj tuleję, włóż akcesorium i dokręć tuleję.
Narzędzie jest kompatybilne z akcesoriami o średnicy trzpienia 1/8 cala. Nie używaj akcesoriów o średnicy 1/16 cala z dołączoną tuleją.
Konserwacja
Utrzymuj narzędzie w czystości, używając suchej szmatki. Unikaj stosowania rozpuszczalników. W przypadku przechowywania narzędzia przez okres dłuższy niż 30 dni, przechowuj je w stanie rozładowanym w temperaturze poniżej 27°C (80°F).
Bezpieczeństwo
Zawsze noś okulary ochronne. Nie używaj narzędzia w pobliżu materiałów łatwopalnych. W przypadku zablokowania akcesorium, natychmiast wyłącz narzędzie. Nie używaj narzędzia do celów medycznych lub weterynaryjnych.
Informacje o producencie
Ryobi
Praktyczna pomoc
Typowe problemy
Narzędzie wyłącza się automatycznie podczas pracy.
Doszło do przeciążenia lub przegrzania. Odczekaj 5 sekund, przesuń przełącznik do pozycji OFF, a następnie ponownie do ON.
Dioda LED miga na czerwono podczas ładowania.
Wystąpił błąd ładowania. Odłącz kabel USB i spróbuj naładować narzędzie później.
Przed użyciem
- Sprawdź, czy akcesoria są w dobrym stanie (brak pęknięć, wyszczerbień).
- Upewnij się, że narzędzie jest naładowane.
- Załóż okulary ochronne z osłonami bocznymi.
- Upewnij się, że akcesorium jest poprawnie zamocowane w tulei.
- Sprawdź, czy w obszarze pracy nie ma materiałów łatwopalnych.
Parametry w praktyce
- 5,000-35,000/min (RPM)
- Zakres prędkości obrotowej regulowany pokrętłem.
- 1/8 in. Universal
- Rozmiar tulei zaciskowej (collet) obsługującej standardowe akcesoria.
Ilustracje i schematy

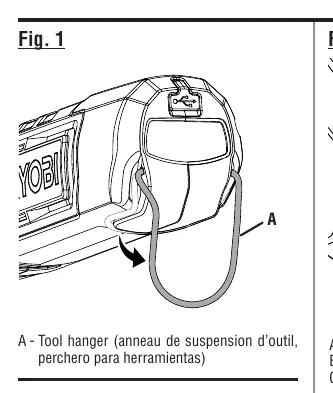

- Rysunek 1: Sposób użycia wieszaka narzędzia.
- Rysunek 2: Ładowanie urządzenia przez port USB-C i wskaźnik LED.

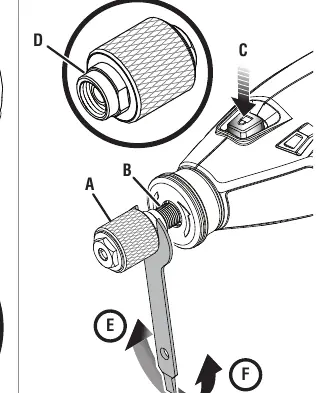

- Rysunek 3-4: Procedura wymiany akcesoriów i tulei zaciskowej.

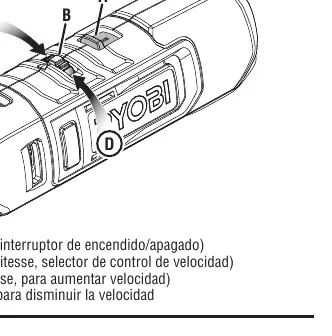

- Rysunek 7: Regulacja prędkości obrotowej za pomocą pokrętła.
- Rysunek 8-9: Prawidłowe techniki trzymania narzędzia (chwyt golfowy i ołówkowy).
Zgodność modelu
- Tuleja zaciskowa nie jest kompatybilna z trzpieniami o średnicy 1/16 cala.
- Używaj tylko akcesoriów zalecanych przez producenta.
