Instrukcja obsługi odkurzacza ręcznego Ryobi PCL704
Szybki przewodnik po instrukcji obsługi odkurzacza ręcznego Ryobi PCL704. Dowiedz się, jak bezpiecznie używać urządzenia, czyścić filtr, opróżniać zbiornik na kurz i instalować akcesoria.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Odkurzacz ręczny Ryobi PCL704 służy do lekkiego odkurzania powierzchni suchych. Urządzenie jest zasilane akumulatorem 18V ONE+ i wymaga regularnego czyszczenia filtra oraz zbiornika na kurz. str. 4, 5
Najważniejsze czynności
- Opróżnianie zbiornika na kurz str. 5
- Czyszczenie filtra str. 5
Pierwsze uruchomienie
- Włóż akumulator do portu baterii, upewniając się, że zatrzaski zaskoczyły. str. 4
Problemy i rozwiązania
Słaba siła ssania
Opróżnij zbiornik na kurz i wyczyść filtr.
str. 5Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Część zamienna filtra | 019183001012 | Numer katalogowy filtra do wymiany | str. 5 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3
- Montaż i obsługa str. 4, 5
- Ilustracje str. 6, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Odkurzacz ręczny Ryobi PCL704 to urządzenie zasilane akumulatorem 18V ONE+, przeznaczone wyłącznie do lekkiego odkurzania powierzchni suchych. Urządzenie nie jest przeznaczone do wciągania płynów. Przed użyciem należy zapoznać się z instrukcją bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub obrażeń.
Montaż i obsługa
Przed rozpoczęciem pracy upewnij się, że urządzenie jest w pełni zmontowane i nie posiada uszkodzonych części.
- Instalacja akumulatora: Wsuń akumulator do portu baterii, aż zatrzaski po obu stronach zaskoczą na swoje miejsce.
- Włączanie/Wyłączanie: Użyj przełącznika ON/OFF znajdującego się na górze obudowy.
- Instalacja akcesoriów: Włóż akcesorium do otworu w zbiorniku na kurz. W przypadku akcesoriów 1-7/16 cala użyj dołączonego adaptera.
Konserwacja i czyszczenie
Regularna konserwacja zapewnia optymalną siłę ssania.
- Opróżnianie zbiornika na kurz: Wyjmij akumulator, naciśnij przycisk zwalniający na górze urządzenia i zdejmij zbiornik.
- Czyszczenie filtra: Wyjmij zbiornik na kurz, a następnie obudowę filtra. Obróć filtr w kierunku przeciwnym do ruchu wskazówek zegara, aby go wyjąć. Wytrzep lub delikatnie wyczyść filtr i obudowę. W razie potrzeby umyj części wodą.
- Suszenie: Po umyciu części pozostaw je do całkowitego wyschnięcia na 24 godziny przed ponownym montażem.
Zalecany numer części zamiennej filtra to 019183001012.
Bezpieczeństwo
Nigdy nie używaj urządzenia bez zamontowanego zbiornika na kurz i filtra. Nie odkurzaj materiałów palących się lub dymiących (np. niedopałków papierosów, gorącego popiołu). Nie używaj urządzenia w pobliżu łatwopalnych cieczy. W przypadku uszkodzenia akumulatora lub urządzenia, nie próbuj naprawiać ich samodzielnie.
Informacje o producencie
Ryobi
Praktyczna pomoc
Typowe problemy
Odkurzacz nie wciąga zanieczyszczeń
Sprawdź, czy zbiornik na kurz jest pełny, czy filtr nie jest zapchany oraz czy wlot powietrze nie jest zablokowany.
Urządzenie nie uruchamia się
Upewnij się, że akumulator jest naładowany i poprawnie zainstalowany w porcie baterii.
Przed użyciem
- Upewnij się, że zbiornik na kurz i filtr są poprawnie zamontowane.
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że wlot powietrza nie jest zablokowany.
- Upewnij się, że używasz urządzenia tylko do odkurzania na sucho.
Parametry w praktyce
- Dry vacuuming only
- Urządzenie przeznaczone wyłącznie do odkurzania na sucho; nie wciągać płynów.
Ilustracje i schematy

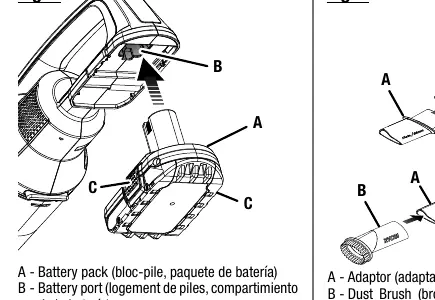

- Rysunek 1: Instalacja akumulatora.
- Rysunek 2: Włącznik ON/OFF.
- Rysunek 3: Instalacja akcesoriów.

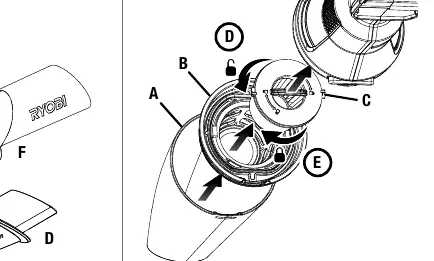

- Rysunek 4-6: Demontaż i czyszczenie zbiornika na kurz oraz filtra.
Zgodność modelu
- Używaj tylko z akumulatorami i ładowarkami Ryobi 18V ONE+.
- Używaj tylko akcesoriów zalecanych przez producenta.
