Instrukcja obsługi pilarki łańcuchowej Ryobi 18V P25013
Szybki przewodnik po instrukcji obsługi pilarki łańcuchowej Ryobi 18V P25013. Dowiedz się, jak bezpiecznie montować, używać, konserwować i ostrzyć łańcuch urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pilarka 18V P25013 służy do lekkiego przycinania drzew i krzewów. Wymaga oburęcznego chwytu i regularnego sprawdzania napięcia łańcucha. str. 13, 15
Najważniejsze czynności
- Wymiana łańcucha str. 17
- Naciąganie łańcucha str. 18
Pierwsze uruchomienie
- Sprawdź czy pilarka jest w całości zmontowana, zainstaluj naładowany akumulator, chwyć oburącz i naciśnij przycisk blokady oraz spust. str. 14, 15
Problemy i rozwiązania
Łańcuch nie obraca się
Sprawdź napięcie łańcucha lub uszkodzenia prowadnicy.
str. 20Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V DC | Zasilanie akumulatorowe | str. 13 |
Gdzie szukać w PDF
- Opis urządzenia str. 2
- Instrukcje bezpieczeństwa str. 6, 7, 8, 9
- Konserwacja i ostrzenie str. 17, 18, 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pilarka łańcuchowa Ryobi 18V P25013 jest przeznaczona do lekkich prac ogrodowych, takich jak przycinanie drzew i krzewów. Urządzenie wymaga oburęcznego chwytu podczas pracy. Kluczowe jest regularne sprawdzanie napięcia łańcucha oraz dbanie o jego ostrość, aby uniknąć zjawiska odbicia (kickback), które jest najczęstszą przyczyną wypadków.

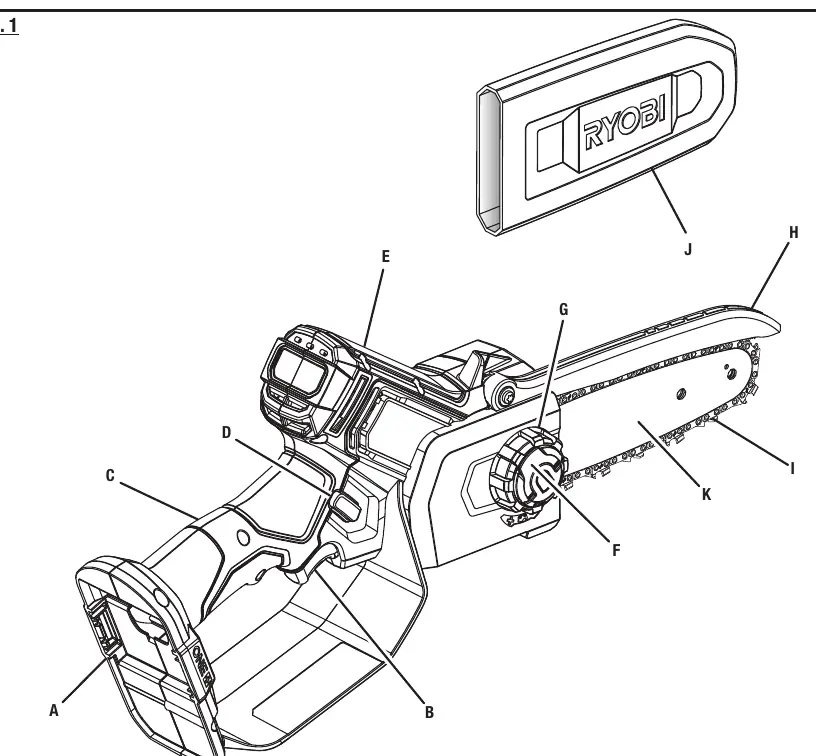

Opis urządzenia
Główne elementy pilarki to:
- A - Port baterii
- B - Spust włącznika
- C - Tylny uchwyt
- D - Przycisk blokady
- E - Przedni uchwyt
- F - Pokrętło blokady pokrywy łańcucha
- G - Pierścień regulacji napięcia łańcucha
- H - Przednia osłona łańcucha
- I - Łańcuch
- J - Pochwa (osłona prowadnicy)
- K - Prowadnica
Montaż i przygotowanie
Urządzenie jest dostarczane w stanie zmontowanym. Przed użyciem należy sprawdzić, czy wszystkie elementy są dokręcone i czy łańcuch jest prawidłowo napięty. Zawsze wyjmuj akumulator przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub regulacji.
Obsługa
Aby uruchomić pilarkę, należy wcisnąć i przytrzymać przycisk blokady, a następnie nacisnąć spust włącznika. Podczas pracy zawsze trzymaj pilarkę oburącz: lewa ręka na przednim uchwycie, prawa na tylnym. Upewnij się, że Twoje ciało znajduje się po lewej stronie linii łańcucha.
Konserwacja i ostrzenie
Regularnie sprawdzaj napięcie łańcucha. Łańcuch jest prawidłowo napięty, gdy przylega do prowadnicy, ale można go swobodnie obracać ręką. Ostrzenie łańcucha powinno odbywać się przy użyciu pilnika okrągłego 5/32 cala, zachowując kąt 30 stopni dla płytek górnych.
Rozwiązywanie problemów
Jeśli pilarka dymi lub łańcuch się nie obraca, najczęstszą przyczyną jest zbyt mocne napięcie łańcucha lub uszkodzenie prowadnicy. W takim przypadku należy wyregulować napięcie lub sprawdzić stan techniczny prowadnicy i łańcucha.
Informacje o producencie
Ryobi
Praktyczna pomoc
Typowe problemy
Pilarka dymi i przegrzewa się
Sprawdź napięcie łańcucha – może być zbyt mocno naciągnięty.
Silnik pracuje, ale łańcuch się nie obraca
Sprawdź napięcie łańcucha lub uszkodzenia prowadnicy/łańcucha.
Przed użyciem
- Sprawdź, czy wszystkie śruby i elementy są dokręcone
- Nałóż rękawice ochronne
- Sprawdź napięcie łańcucha
- Upewnij się, że łańcuch jest naostrzony
- Sprawdź, czy bateria jest naładowana
Parametry w praktyce
- Długość prowadnicy
- 6 cali (ok. 15 cm)
- Prędkość łańcucha
- 4.8 m/s
Ilustracje i schematy
- Fig 1: Schemat budowy pilarki
- Fig 2-4: Ostrzeżenia dotyczące odbicia (kickback)

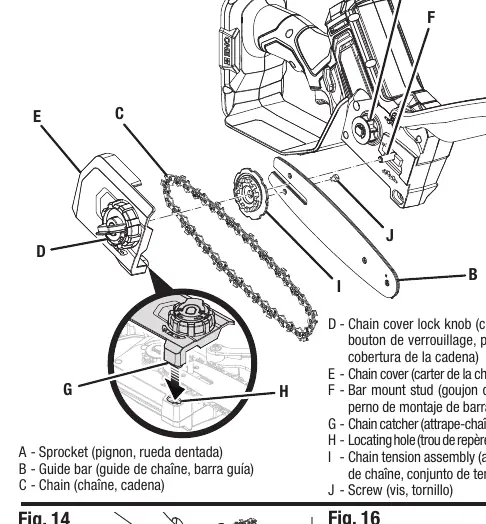

- Fig 13-18: Wymiana prowadnicy i łańcucha
- Fig 23-26: Ostrzenie łańcucha
Zgodność modelu
- Używaj tylko łańcuchów i prowadnic zalecanych przez producenta
- Tylko do lekkich prac ogrodowych
