Instrukcja obsługi wiertarko-wkrętarki udarowej Ryobi PBLHM101
Kompletny przewodnik użytkownika dla wiertarko-wkrętarki udarowej Ryobi PBLHM101. Dowiedz się, jak bezpiecznie obsługiwać, montować, konserwować i rozwiązywać problemy z urządzeniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarko-wkrętarka Ryobi PBLHM101 obsługiwana jest za pomocą spustu włącznika, selektora kierunku obrotów oraz pierścienia regulacji momentu. Tryb pracy (wiercenie, wkręcanie, udar) wybiera się selektorem trybu, a prędkość przełącznikiem dwubiegowym. str. 6, 7, 8
Najważniejsze czynności
- Instalacja akumulatora str. 6

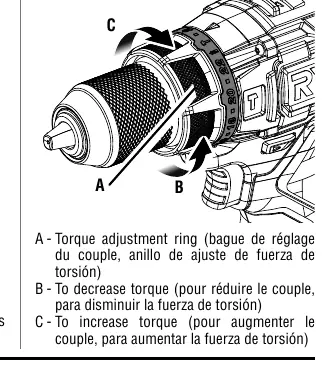

- Regulacja momentu obrotowego str. 8
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj uchwyt pomocniczy, włóż wiertło i ustaw odpowiedni tryb pracy. str. 5, 6
Problemy i rozwiązania
LED miga 3 razy
Niski poziom baterii, wymień akumulator.
str. 9
LED miga 9 razy
Przegrzanie, pozwól narzędziu ostygnąć.
str. 9Konserwacja i reset
- W przypadku przegrzania (9 mignięć), pozwól narzędziu ostygnąć. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment obrotowy | 750 in.lb | Maksymalna siła dokręcania. | str. 5 |
| Prędkość bez obciążenia | 0-500 / 0-2100 RPM | Prędkość obrotowa na biegach 1 i 2. | str. 5 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3, 4
- Konserwacja i diagnostyka str. 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka udarowa Ryobi PBLHM101 to narzędzie akumulatorowe przeznaczone do wiercenia w betonie, cegle, drewnie, metalu oraz do wkręcania śrub. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu i słuchu. Narzędzie posiada funkcję hamulca elektrycznego, który zatrzymuje obroty po zwolnieniu spustu.
Opis urządzenia
Główne elementy narzędzia obejmują:
- Uchwyt bezkluczykowy
- Pierścień regulacji momentu obrotowego
- Przełącznik dwubiegowy (HI-LO)
- Selektor kierunku obrotów (przód/tył/blokada)
- Spust włącznika
- Uchwyt pomocniczy
Montaż i przygotowanie
Montaż uchwytu pomocniczego: Uchwyt można zamontować po obu stronach narzędzia. Należy zdjąć akumulator, poluzować uchwyt, umieścić go na żebrach montażowych za pierścieniem regulacji momentu i dokręcić.
Instalacja akumulatora: Wsuń akumulator do narzędzia, aż zatrzaski po obu stronach klikną, zabezpieczając go.
Montaż wierteł: Zablokuj spust włącznika, otwórz szczęki uchwytu, włóż wiertło i dokręć uchwyt ręcznie.
Obsługa i tryby pracy
Narzędzie oferuje trzy główne tryby pracy wybierane za pomocą selektora:
- Tryb wiercenia: Do wiercenia w metalu, drewnie i innych twardych materiałach.
- Tryb wkręcania: Aktywowany przy ustawieniu momentu obrotowego (1-22).
- Tryb udarowy: Do wiercenia w murze i betonie.
Przełącznik dwubiegowy pozwala na wybór niskiej prędkości (1) dla wysokiego momentu obrotowego lub wysokiej prędkości (2) dla szybkiego wiercenia.
Wiercenie i wkręcanie
Podczas pracy należy zawsze używać uchwytu pomocniczego, aby kontrolować reakcje momentu obrotowego. W przypadku wiercenia w twardych powierzchniach warto użyć punktaka. Jeśli wiertło się zakleszczy, należy natychmiast zatrzymać narzędzie.
Konserwacja i rozwiązywanie problemów
Narzędzie posiada wbudowaną diagnostykę LED:
- Solidne światło: Normalna praca.
- 3 mignięcia: Niski poziom baterii (wymień akumulator).
- 6 mignięć: Nadmierna siła (odczekaj 5 sekund).
- 9 mignięć: Przegrzanie (pozwól narzędziu ostygnąć).
Do czyszczenia używaj czystej szmatki; unikaj rozpuszczalników, które mogą uszkodzić plastikowe elementy.
Informacje o producencie
Ryobi
Praktyczna pomoc
Typowe problemy
Narzędzie nie działa lub LED miga
Sprawdź kody LED: 3 mignięcia (niska bateria), 6 mignięć (nadmierna siła), 9 mignięć (przegrzanie).
Wiertło ślizga się w uchwycie
Upewnij się, że wiertło jest włożone prosto i uchwyt jest mocno dokręcony ręcznie.
Trudności ze zmianą biegów
Obróć uchwyt ręcznie, aż koła zębate się zazębią.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że wiertło jest prawidłowo zamontowane.
- Sprawdź ustawienie kierunku obrotów.
- Wybierz odpowiedni tryb pracy (wiercenie/wkręcanie/udar).
- Ustaw odpowiedni bieg (1 lub 2).
Parametry w praktyce
- Moment obrotowy
- 750 in.lb - siła dokręcania.
- Prędkość bez obciążenia
- 0-500 / 0-2100 obr./min.
- Prędkość udaru
- 0-5400 / 0-31000 uderzeń na minutę.
Ilustracje i schematy

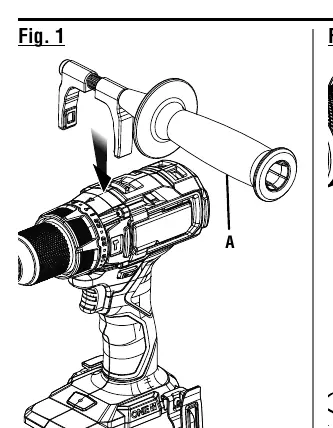

- Rysunek 1: Montaż uchwytu pomocniczego.

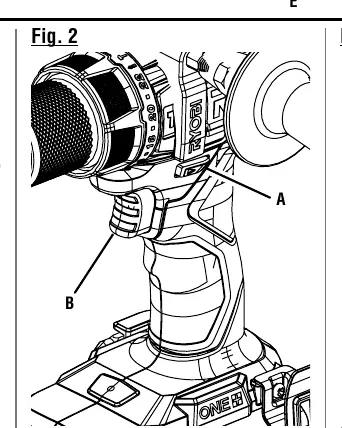

- Rysunek 2: Selektor kierunku obrotów i spust.

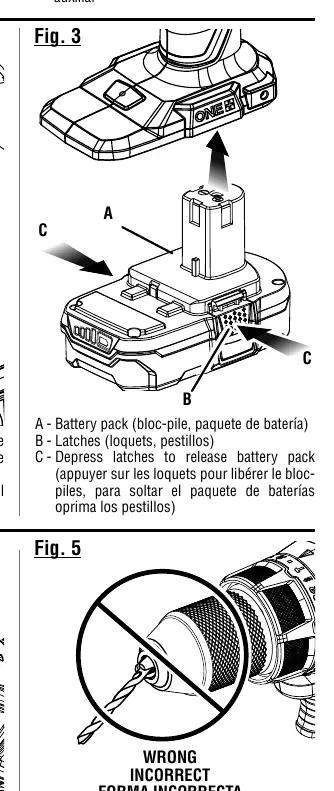

- Rysunek 3: Instalacja akumulatora.

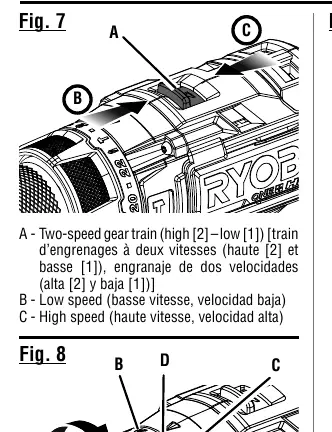

- Rysunek 7: Przełącznik dwubiegowy.

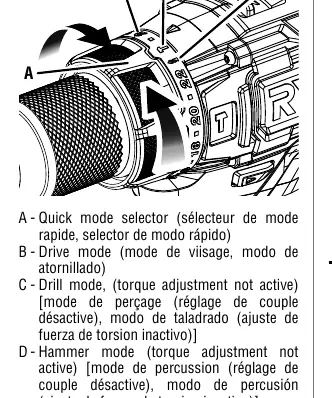

- Rysunek 8: Selektor trybu pracy.
Zgodność modelu
- Używaj tylko akumulatorów i ładowarek określonych w instrukcji.
- Nie używaj do mieszania gęstych substancji (beton, gips).
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
