Instrukcja obsługi przetwornika ciśnienia S+S Regeltechnik PREMASGARD 211x / 212x
Szybki przewodnik po instalacji, konfiguracji i kalibracji przetworników ciśnienia i różnicy ciśnień S+S Regeltechnik serii PREMASGARD 211x oraz 212x. Dowiedz się jak poprawnie podłączyć urządzenie, ustawić zakresy pomiarowe za pomocą...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przetworniki PREMASGARD 211x/212x służą do pomiaru ciśnienia, różnicy ciśnień i przepływu powietrza. Konfiguracja odbywa się za pomocą przełączników DIP na płytce drukowanej, a kalibracja punktu zerowego za pomocą przycisku 'key'. str. 3, 7
Najważniejsze czynności
- Kalibracja punktu zerowego str. 7
- Zmiana zakresu pomiarowego str. 6, 7
Pierwsze uruchomienie
- Podłączenie zasilania i sygnału str. 6, 9
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Błędne odczyty
Sprawdź poprawność podłączenia wężyków P+ i P- oraz czy nie są zagięte.
str. 5, 9Konserwacja i reset
- Kalibracja punktu zerowego (Auto Zero) str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 24V AC/DC (± 10%) | Napięcie zasilania | str. 3 |
| Wyjście | 0-10V / 4-20mA | Sygnał wyjściowy (przełączalny) | str. 3, 6 |
| Temperatura pracy | -20...+50 °C | Zakres temperatur otoczenia | str. 3 |
Gdzie szukać w PDF
- Dane techniczne str. 3
- Schematy montażu str. 5
- Konfiguracja DIP str. 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przetworniki ciśnienia serii PREMASGARD 211x oraz 212x służą do pomiaru ciśnienia, różnicy ciśnień oraz przepływu objętościowego w powietrzu i innych nieagresywnych gazach. Urządzenia są wyposażone w 8 przełączalnych zakresów pomiarowych oraz 2 sygnały wyjściowe (0-10V lub 4-20mA). Instalacja i uruchomienie muszą być przeprowadzane przez wykwalifikowany personel.
Montaż i instalacja
Urządzenie można montować w dowolnej pozycji. Należy zwrócić uwagę na poprawne podłączenie króćców ciśnieniowych:
- P+: podłączany do wyższego ciśnienia.
- P-: podłączany do niższego ciśnienia.
W przypadku montażu na zewnątrz należy zastosować osłonę pogodową WS-04. Podczas wprowadzania kabli należy uważać, aby nie uszkodzić płytki drukowanej ani połączeń wężyków.
Konfiguracja (przełączniki DIP)
Konfiguracja urządzenia odbywa się za pomocą przełączników DIP znajdujących się na płytce drukowanej:
- DIP 1 i 2: Ustawienie zakresu pomiarowego (zależne od modelu).
- DIP 3: Wybór trybu zakresu (jednokierunkowy lub dwukierunkowy).
- DIP 4: Wybór charakterystyki wyjściowej (liniowa lub pierwiastkowa dla przepływu).
- DIP 5: Filtrowanie sygnału (1s lub 10s).
- DIP 6: Wybór sygnału wyjściowego (napięciowy 0-10V lub prądowy 4-20mA).
Kalibracja punktu zerowego
Urządzenie posiada funkcję automatycznej kalibracji punktu zerowego:
- Upewnij się, że urządzenie pracuje od co najmniej 60 minut.
- Połącz wejścia P+ i P- za pomocą wężyka (różnica ciśnień = 0 Pa).
- Naciśnij i przytrzymaj przycisk key (auto zero) przez 5 sekund.
- Dioda LED zasygnalizuje kalibrację krótkim miganiem. Po zakończeniu, poprawne ustawienie zostanie potwierdzone ciągłym świeceniem diody przez 3 sekundy lub komunikatem na wyświetlaczu (PROG 0).
Możliwa jest również manualna korekta offsetu za pomocą potencjometru OFFSET (zakres ± 10% wartości końcowej).
Dane techniczne
- Zasilanie: 24V AC/DC (± 10%).
- Temperatura pracy: -20 do +50 °C.
- Przyłącze ciśnieniowe: króćce dla węża Ø 6 mm.
- Stopień ochrony: IP 67 (typ 211x/212x) lub IP 54 (typ 212x-SD).
Praktyczna pomoc
Typowe problemy
Błędne odczyty ciśnienia
Sprawdź, czy przewody P+ i P- są podłączone zgodnie z kierunkiem przepływu i czy nie są zagięte lub uszkodzone.
Błąd zasilania / brak sygnału
Upewnij się, że zasilanie 24V AC/DC jest podłączone zgodnie z polaryzacją, a wyjście sygnału jest mierzone względem potencjału zerowego (GND).
Wartość offsetu nie jest zapisywana
Upewnij się, że przycisk 'key' jest przytrzymany przez pełne 5 sekund. Zwolnienie przycisku przed zakończeniem odliczania przerywa proces.
Przed użyciem
- Sprawdź, czy model urządzenia odpowiada wymaganemu zakresowi ciśnienia.
- Upewnij się, że zasilanie jest odłączone przed instalacją.
- Przygotuj przewody o średnicy 6 mm.
- W przypadku montażu zewnętrznego użyj osłony pogodowej WS-04.
- Upewnij się, że urządzenie pracuje min. 60 minut przed kalibracją punktu zerowego.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat A: Pomiar podciśnienia (P+ otwarte, P- w kanale).
- Schemat B: Pomiar na filtrze (P+ przed, P- za filtrem).
- Schemat C: Pomiar na wentylatorze (P+ za, P- przed wentylatorem).
- Schemat D: Pomiar przepływu objętościowego (P+ dynamiczne, P- statyczne).
Zgodność modelu
- Urządzenie przeznaczone do powietrza i nieagresywnych, niepalnych gazów.
- Wymaga zasilania 24V AC/DC.

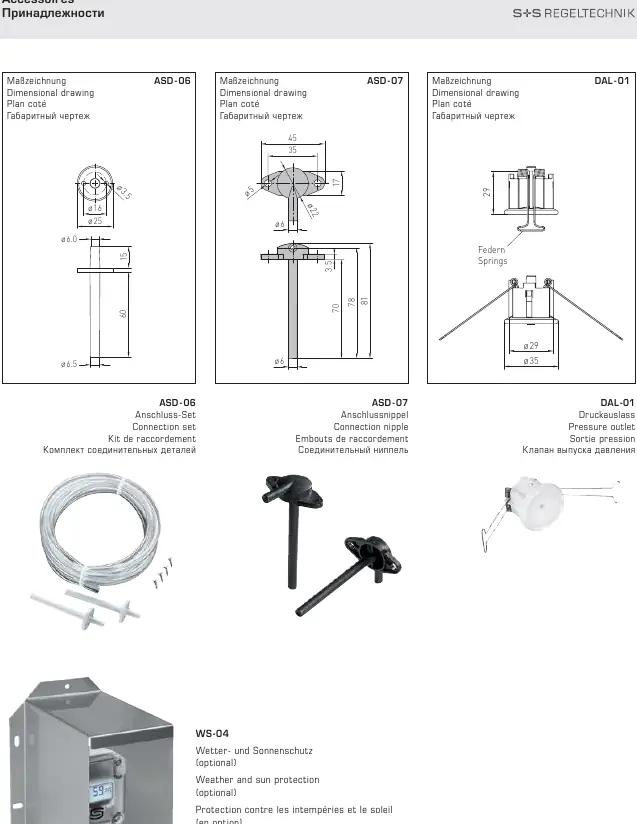

- Kompatybilne z akcesoriami ASD-06, ASD-07, DAL-01, WS-04.
